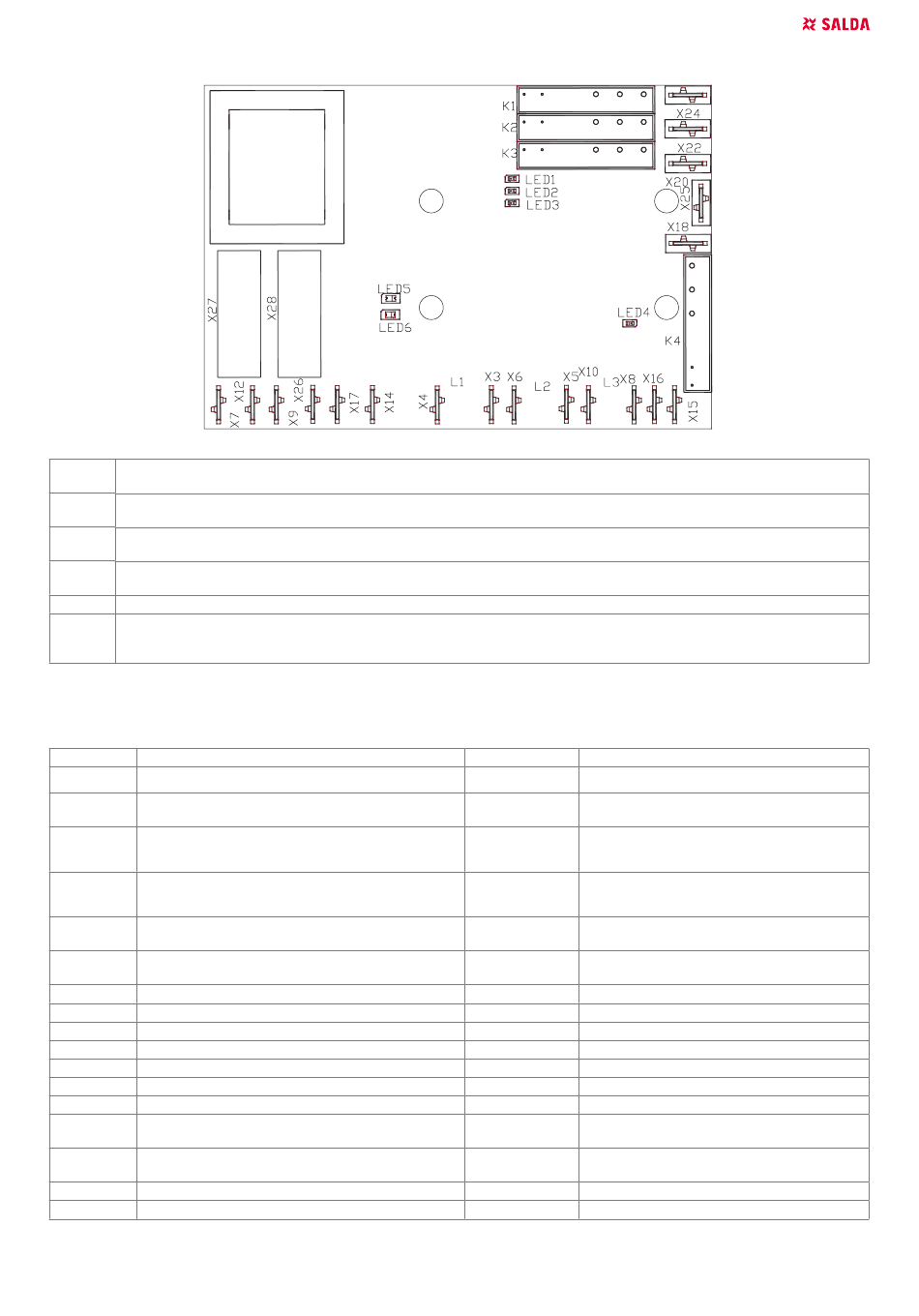

20.3. INDICATIONS LED DU CONTRÔLEUR RG2
Éclaire : le premier étage supplémentaire de la batterie électrique est connecté
LED1
N'éclaire pas : le premier étage supplémentaire de la batterie électrique est déconnecté
Éclaire : le deuxième étage supplémentaire de la batterie électrique est connecté ;
LED2
N'éclaire pas : le deuxième étage supplémentaire de la batterie électrique est déconnecté
Éclaire : le troisième étage supplémentaire de la batterie électrique est connecté ;
LED3
N'éclaire pas : le troisième étage supplémentaire de la batterie électrique est déconnecté
Éclaire : le quatrième étage supplémentaire de la batterie électrique est connecté ;
LED4
N'éclaire pas : le quatrième étage supplémentaire de la batterie électrique est déconnecté
LED5 Clignote : la durée du clignotement dépend de la valeur du régulateur PID et peut varier de 0 à 100 %
Clignote à intervalle de 8 s : valeur réglée de la batterie (Tset) 0°C
LED6 Clignote à intervalle de 1 s : valeur réglée de la batterie Tset > 0°C, ou 0-10V
Éclaire constamment : panne du contrôleur RG2
20.4. SIGNES CONVENTIONNELS ET PARAMÈTRES DU CONTRÔLEUR RG1 ET DES NŒUDS DU SYS-
TÈME
Inscription Caractéristique de l'inscription
M1 Servomoteur du clapet de dérivation (« By-pass »)
M2 Servomoteur du clapet d'air neuf
M3 Servomoteur du clapet d'air rejeté
M4 Pompe de circulation de l'aérotherme eau chaude
M5
Servomoteur de la soupape du refroidisseur à eau
M6
Servomoteur de la soupape de l'aérotherme
EAS Signal d'alarme externe (anti-incendie)
TL Sonde de température de l'air neuf (ambiant)
TJ Sonde de température de l'air soufflé
TA Sonde température de l'air rejeté.
PV Ventilateur d'air soufflé
IV Ventilateur d'air rejeté
T1 Thermostat antigel de l'aérotherme eau chaude
Sonde de température antigel du caloporteur de retour de
TV
l'aérotherme eau chaude
Relais de la pompe de circulation du refroidisseur à fréon
K1
ou de l'aérotherme eau chaude
K2
Relais du circuit de puissance de la batterie électrique
K3 Relais du servomoteur du clapet d'air neuf/rejeté
VEKA INT EKO v2019.05
Sortie
K4, (X17- N, L, By) Alimentation : 230V AC; Type: ON/OFF.
K3, (X17: N, L, Alimentation : 230V AC; Type: ON/OFF (avec res-
Sup) sort).
K3, (X17: N, L,
Alimentation : 230V AC; Type: ON/OFF.
Sup)
K1, (X18: NO_F,
Alimentation : 1f, 230V AC.
NO_F)
(X9: VAL, VAL+)
Alimentation : 24V AC; Type: Type: 3-positione.
(X9: VAL, VAL-)
X9: +24V, 0-10V,
Alimentation : 24V DC; Valdymas: 0-10V DC.
GND
X9: Alarm, GND Type de signal: NC - inactif.
X8: T_L, COM Élément sensible : NTC; Tipas: gaine.
X7: T_J, COM Élément sensible : NTC; Tipas: gaine.
X21: T_A, COM Élément sensible : NTC; Tipas: gaine.
X13, X15 Contrôle : 0-10V DC.
X14, X15 Contrôle : 0-10V DC.
X20: T_V, COM Type: CO4C.
X20: T_V, COM Élément sensible : NTC; Tipas: surface.
X18: NO_F, NO_F Charge maximale : 16A.
X6 Charge maximale : 16A.
X17: N, L, Supl Charge maximale : 16A.
