Retrait d'un adaptateur

Les informations suivantes vous indiquent comment retirer un adaptateur.
Avant de commencer
Lisez les informations de sécurité contenues dans «Sécurité», à la page xi et
«Conseils d'installation», à la page 39.
Si vous remplacez un composant serveur sur le serveur, mettez ce dernier et les
périphériques hors tension, débranchez les cordons d'alimentation et tous les câbles
externes.
Pourquoi et quand exécuter cette tâche
Pour retirer un adaptateur, procédez comme suit.
Procédure
1. Retirez le carter (voir «Retrait du carter», à la page 42).
2. Retirez l'assemblage à carte mezzanine PCI (voir «Retrait de l'assemblage à
carte mezzanine PCI», à la page 45).
3. Débranchez les câbles de l'adaptateur.
4. Saisissez la carte de bus PCI par les bords avant et arrière, puis soulevez-la
pour la retirer du serveur.
5. Posez la carte de bus PCI sur une surface plane antistatique.
6. Saisissez délicatement l'adaptateur par le bord ou les coins supérieurs, puis
sortez-le de l'assemblage à carte mezzanine PCI.
Adaptateur

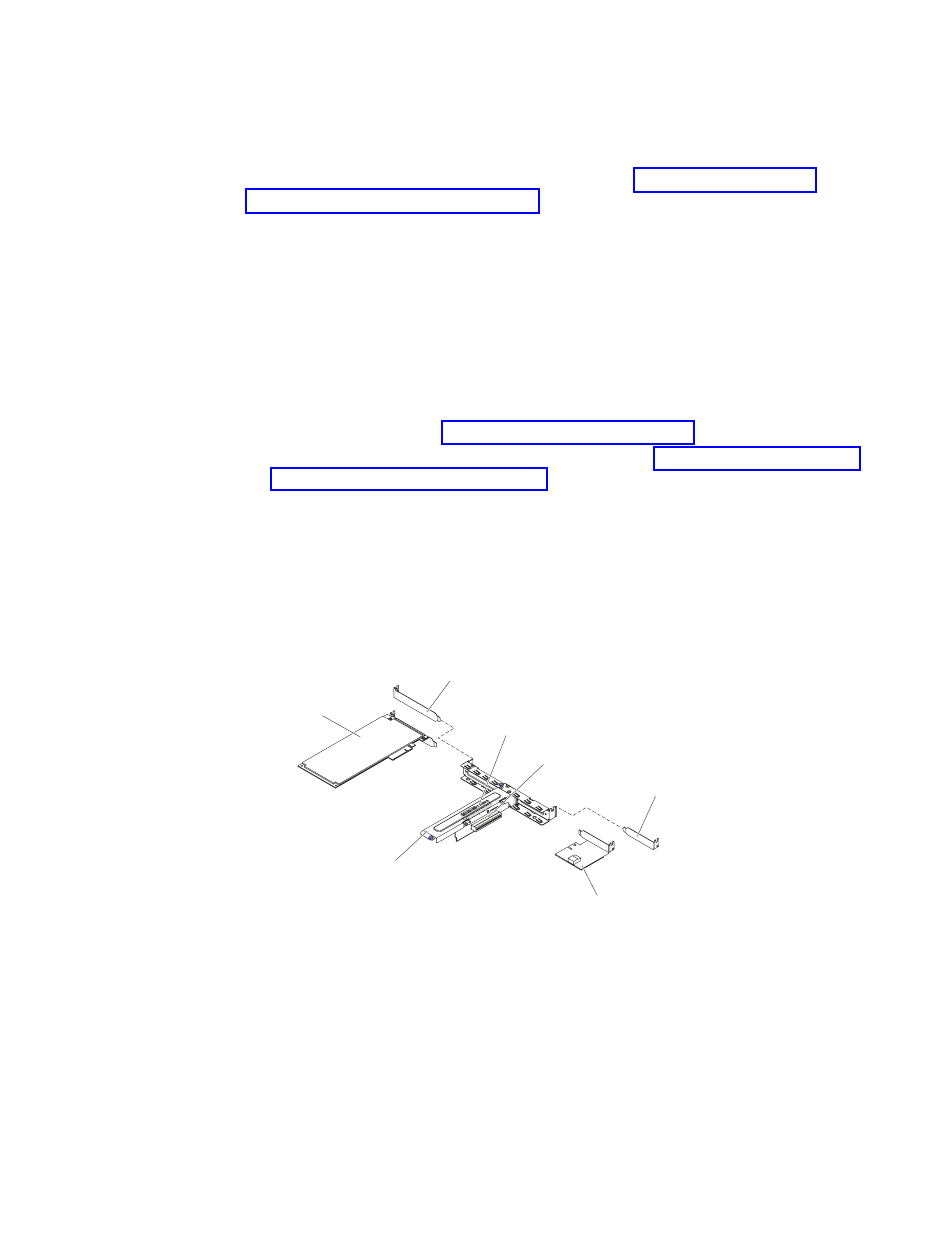

Figure 38. Retrait de l'adaptateur
7. Installez le cache d'emplacement de carte sur l'assemblage à carte mezzanine
PCI.
Que faire ensuite
Si vous devez renvoyer le composant serveur ou le périphérique facultatif, suivez
toutes les instructions d'emballage et utilisez tous les éléments d'emballage que
vous avez reçus pour l'expédier.
Cache d'emplacement de carte
Emplacement d'extension 2
Emplacement de carte 1
Assemblage à carte
mezzanine
Cache d'emplacement de carte
Adaptateur
