A N N E X E B
Gérer à distance votre système par le biais d'une interface série RS-232
Brancher votre système de contrôle local au
projecteur SMART UX80
En branchant un ordinateur ou un système de contrôle local à l'interface série RS-232 du
projecteur SMART UX80, vous pouvez sélectionner des entrées vidéo, démarrer ou éteindre
votre système de tableau interactif et demander des informations comme l'utilisation de la lampe
du projecteur, les paramètres actuels et les adresses réseau.

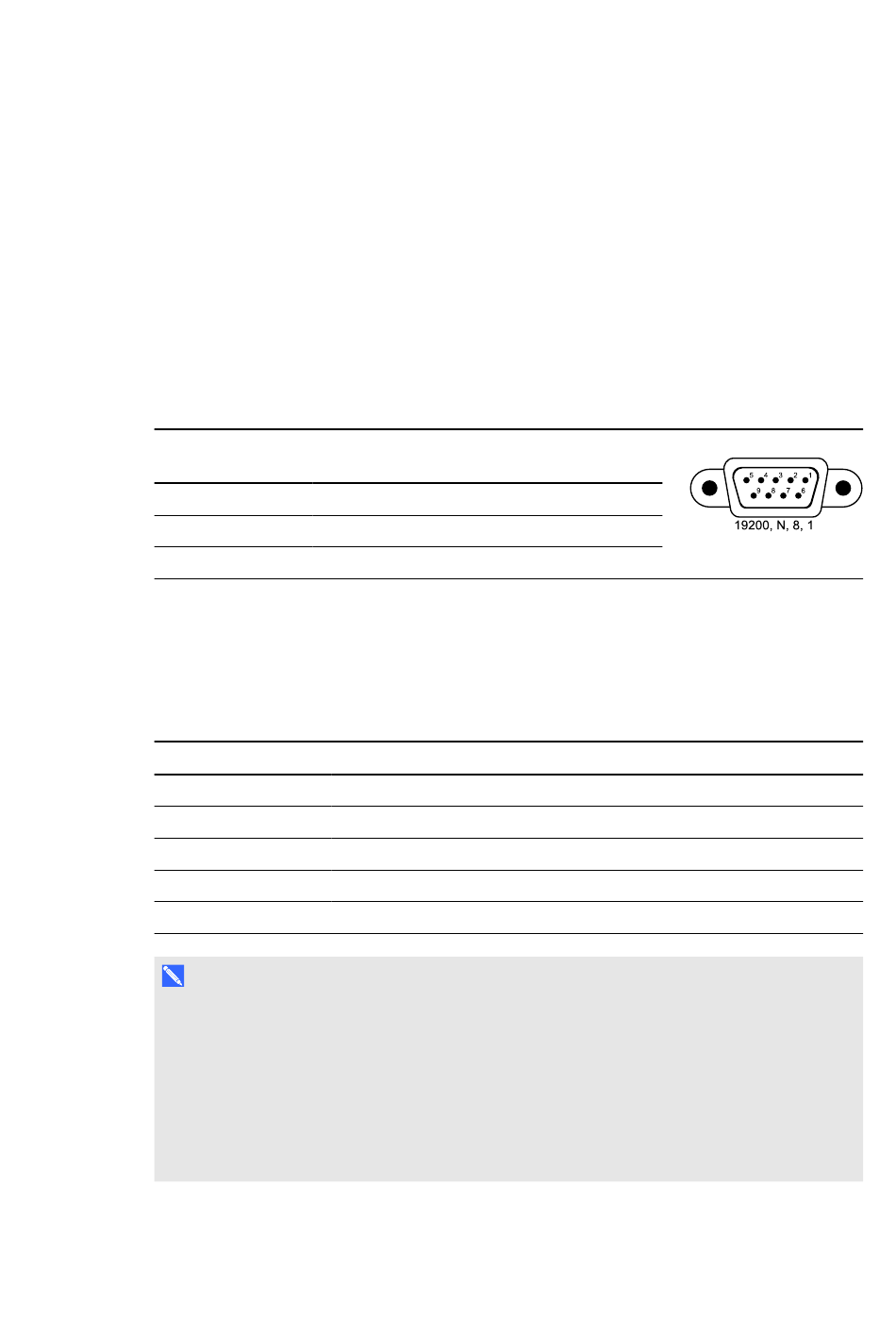

Configuration des broches sur le connecteur RS-232 du projecteur
Le tableau suivant indique la configuration des broches du projecteur SMART UX80. Cette
configuration des broches correspond à une connexion à trois câbles, de manière à ce qu'un
câble série RS-232 droit mâle à femelle se branche à l'interface série du projecteur comme suit :
Numéro de la
Connecteur RS-232 femelle du projecteur
broche
2
Réception des données (Rx)
3
Transmission des données (Tx)
5
Retour commun du signal (GND)
Paramètres de l'interface série
Pour que vous puissiez utiliser le port de contrôle du projecteur, votre équipement informatique ou
votre système de contrôle local doit être configuré pour correspondre à ces paramètres de
communication de données série.
Paramètre
Débit binaire
Bits de données
Parité
Bits d'arrêt
Contrôle du flux
R E M A R Q U E S
Le mode asynchrone est désactivé par défaut dans le projecteur.
l
Toutes les commandes doivent être au format ASCII. Terminez toutes les commandes
l
par un retour chariot.
Toutes les réponses du projecteur se terminent par une invite de commande. Attendez de
l
recevoir l'invite de commande, qui indique que le système est prêt pour une autre
54
Valeur
19,2 kbps
8
Aucune
1
Aucun
