Gain de la référence de fréquence
n39
Plage de
sélection
Unité de sél.
Pente de la référence de fréquence
n40
Plage de sél.
Unité de sél.
•Ces paramètres s'utilisent pour sélectionner la relation entre la tension analogique et
les fréquences de référence lorsque les références de fréquence sont entrées par ter-
minal FR ou FC.
•Gain de la référence de fréquence (n39) : spécifiez une tension d'entrée correspon-
dant à la fréquence maximum (n24) qui soit un multiple de 10 V.
•Pente de référence de fréquence (n40) : spécifiez une fréquence de référence corres-
pondant 0 V de tension d'entrée qui soit un pourcentage de la fréquence maximum
(n24).

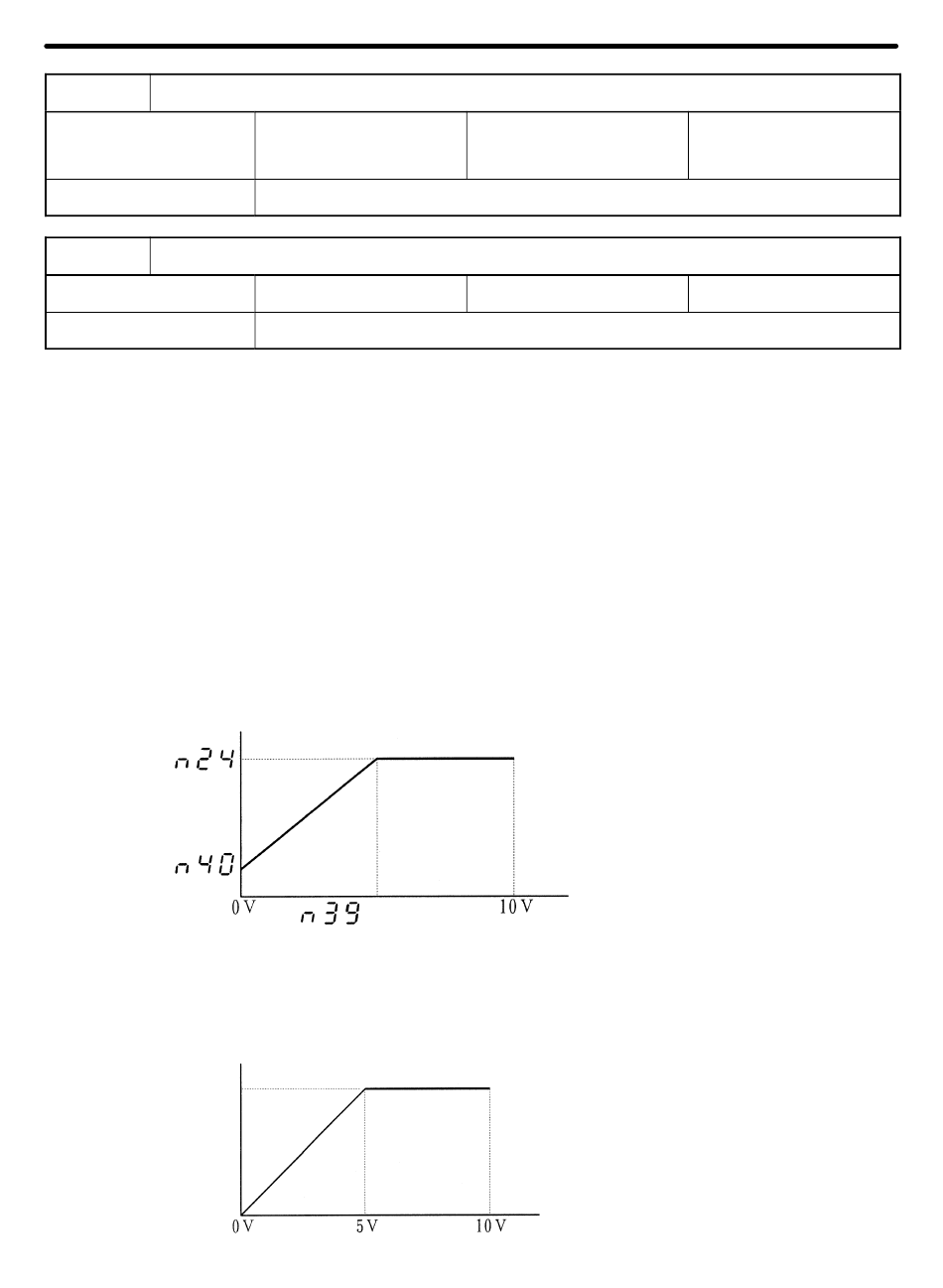

Explication du gain et de la pente de la référence de fréquence
Fréquence de
référence
Fréquence maximum
Sél. de pente
Exemple de sélection :
fréquence maximum atteinte lorsque la tension passe de 0 à 5 V
Fréquence de
référence
0,10 à 2,00
(fois)
0,01 (fois)
– 99 à 99 (%)
1 (%)
Sélection de gain = 10 V x (sélection de n39)
Sélection de pente = fréquence max. x (sél. de n40)/100
Sél. de gain
Fréquence maximum
Sélection
d'origine
Sél. d'origine
Tension d'entrée
Sélections :
n39 = 0,50 (fois)
n40 = 0 (%)
Tension d'entrée
Chapitre 4
1,00 (fois)
0 (%)
4–17
