Préparation à la mise en marche

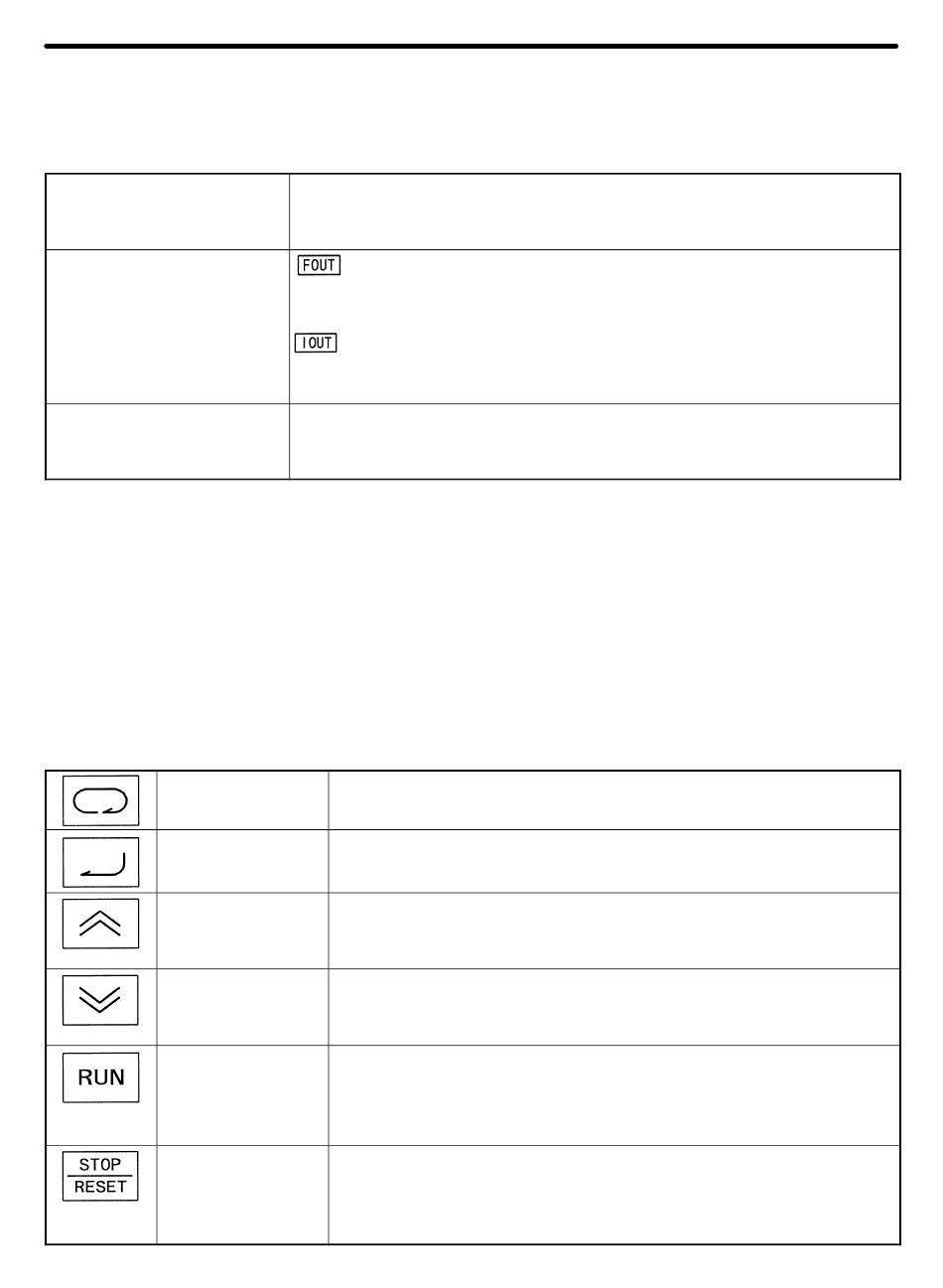

H Fonction de chaque élement
D Zones d'affichage
Zone d'affichage des
données
Voyants de surveillance
Voyants des paramètres La valeur sélectionnée parmi les paramètres correspondant au
Rem. :
Voyants en service (verts)
Ces éléments peuvent être surveillés ou leur paramètre sélectionné même pen–
dant le fonctionnement du variateur.
Voyants d'arrêt (rouges)
Les paramètres de ces éléments ne peuvent être sélectionnés que lorsque le
variateur ne fonctionne pas.
Dans cet affichage, le sens de rotation du moteur apparaît pendant le fonctionnement.
D Touches de fonctionnement
Touche mode
Touche ENTER
Touche
d'incrémentation
Touche de
décrémentation
Touche RUN
Touche
STOP/RESET
4-2
Valeurs de fréquence de référence et de fréquence de sortie,
valeurs de sortie en cours, sélection des constantes et codes
d'erreur
Lorsque ce voyant est allumé, la valeur de la fréquence
de sortie (Hz) s'affiche dans la zone d'affichage des
données.
Lorsque ce voyant est allumé, la valeur en cours du
courant de sortie (A) est affichée dans la zone d'affichage
des données.
voyant allumé est affichée dans la zone d'affichage des
données. On peut sélectionner une nouvelle valeur.
Appuyez sur cette touche pour passer des voyants des
éléments de surveillance aux voyants de paramètres.
Appuyez sur cette touche pour enregistrer la valeur
sélectionnée dans un paramètre.
Appuyez sur cette touche pour passer à un numéro de
constante supérieur ou pour augmenter la valeur d'un
paramètre.
Appuyez sur cette touche pour passer à un numéro de
constante inférieur ou pour réduire la valeur d'un
paramètre.
Appuyez sur cette touche pour faire fonctionner le variateur
(cette touche ne fonctionne que lorsque le mode console
de programmation a été sélectionné et que tous les
voyants d'arrêt sont éteints).
Appuyez sur cette touche pour arrêter le variateur (cette
touche ne fonctionne que lorsque le mode console de
programmation a été sélectionné) ou pour remettre le
variateur à zéro lorsqu'une erreur se produit.
Chapitre 4
