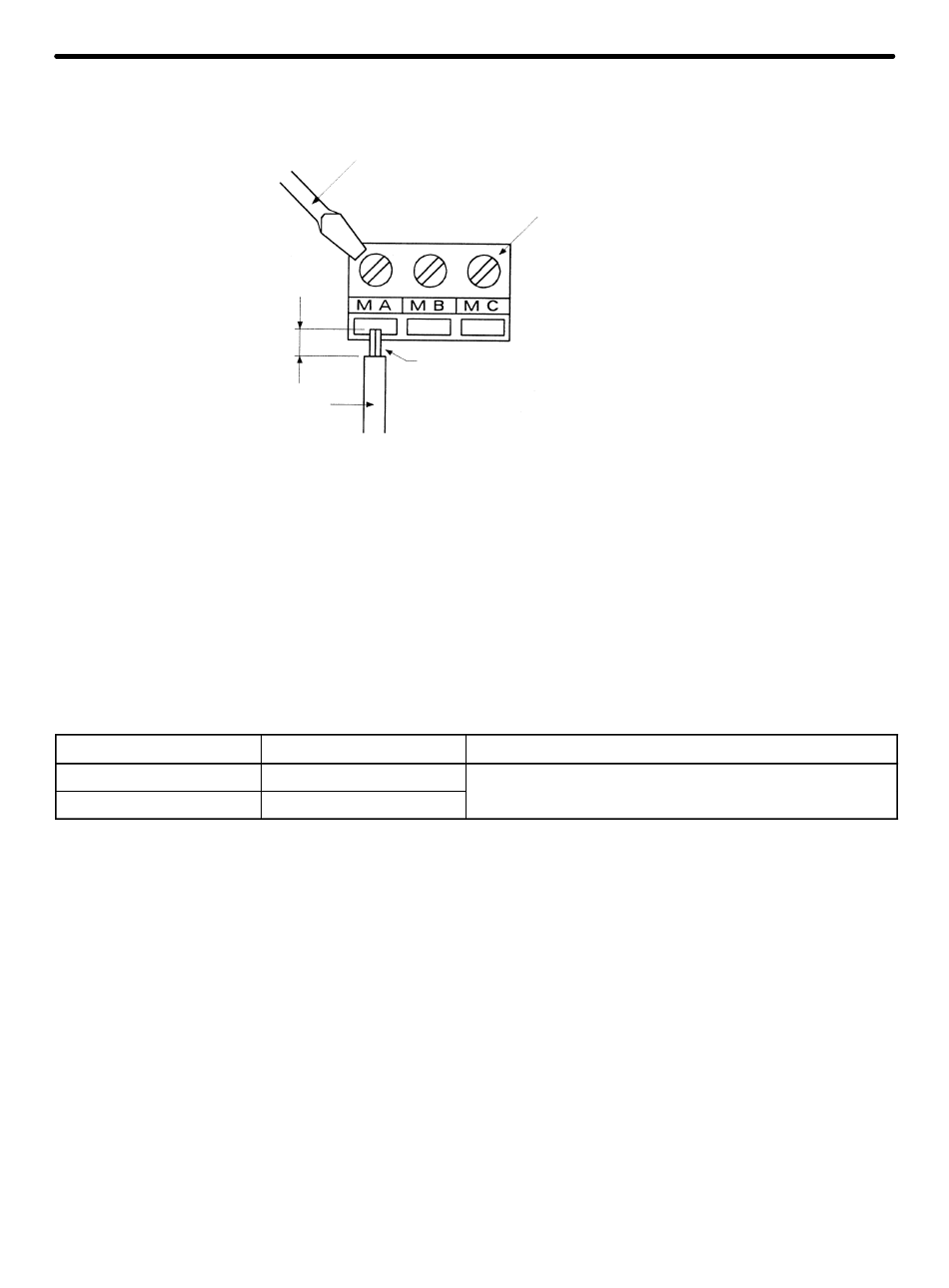

•Séparez toujours la ligne de signal des câbles du circuit principal et des autres câbles
de puissance.
Partie dénudée :
5,5 mm env.
H Câblage des bornes d'entrée de la référence de fréquence
Si les références de fréquence sont entrées par le biais d'une unité D/A (convertisseur
digital/analogique) ou par une alimentation externe, câblez les bornes d'entrée de réfé
rence de fréquence (FR et FC) comme suit :
D Câbles à utiliser
Utilisez toujours des câbles blindés à paire torsadée pour prévenir les dysfonctionne-
ments dus aux parasites :
Type de câble
Câble simple
Câble torsadé
D Méthodes de câblage
•La procédure de câblage est la même que pour les bornes d'entrée/sortie précédem-
ment décrite.
•Séparez toujours les câbles du circuit principal et les autres câbles de puissance.
•Connectez le blindage à la borne de terre du variateur et non à l'appareil de contrôle.
•Isolez le câble blindé à l'aide d'un ruban spécial afin de l'empêcher d'entrer en contact
avec d'autres lignes de signal et d'autres appareils.
3-18
Tournevis à lame fine
Ne pas souder cette partie
(un faux contact peut apparaître)
Fil
Taille du câble
2
0,5 à 1,25 mm
2
0,5 à 1,25 mm
Bornier du
circuit de
contrôle
Câble à utiliser
Câble avec isolation de polyéthylène pour
instruments (blindé)
Chapitre 3
y
y
