Présentation

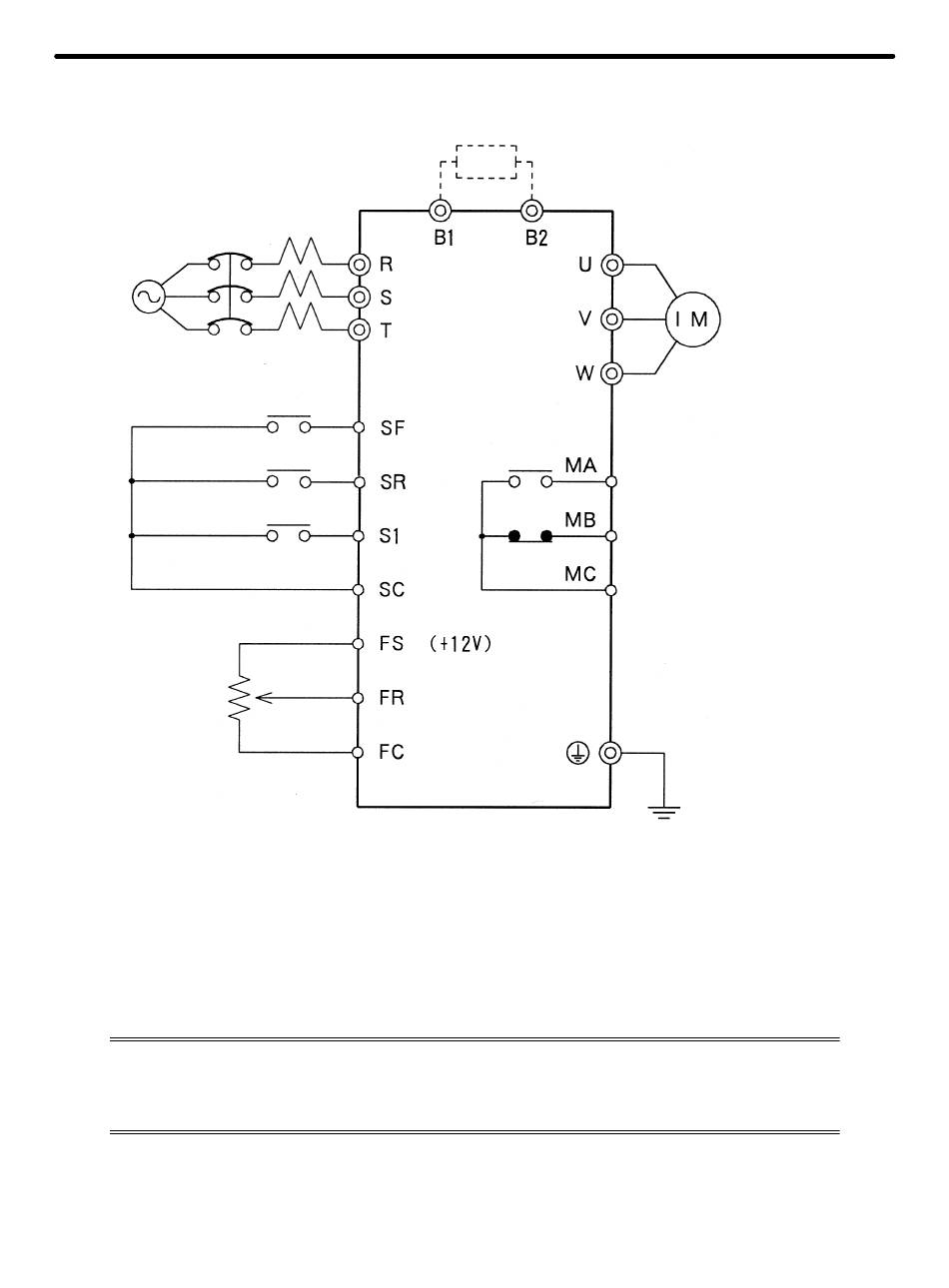

H Schéma des connexions standard
Alimentation :
triphasée, 200 à 230 Vc.a.,
380 à 460 Vc.a., 50/60 Hz
Disjoncteur
Avant/arrêt
Arrière/arrêt
Entrée multifonction
Commun d'entrée
Entrée
analogique
de
référence
de
fréquence
Rem. 1 En cas d'utilisation d'un 3G3EV-ABjjj en mode d'entrée monophasée, alimentez avec une tension monophasée
de 200 à 240 Vc.a. avec une fréquence de 50/60 Hz entre les bornes d'entrée R et S.
Rem. 2 Les entrées de commande peuvent être connectées en mode NPN ou PNP en fonction de la position du SW2 placé sur
la console de paramétrage. Le mode NPN est sélectionné d'origine.
3-2-2 Câblage du circuit principal
La fiabilité du sytème et la résistance aux parasites sont affectés par la
méthode de câblage utilisée. Il faut donc suivre les consignes suivantes
lors de la connexion du variateur aux appareils périphériques ou autres.
H Taille des câbles et du disjoncteur de circuit
Pour le circuit principal et la terre, utilisez toujours des câbles en chloride de polyvinyle
(PVC) de 600 V.
3-10
Résistance de freinage
(option)
Chapitre 3
Sortie contact multifonction
(contact A)
(contact B)
Commun
