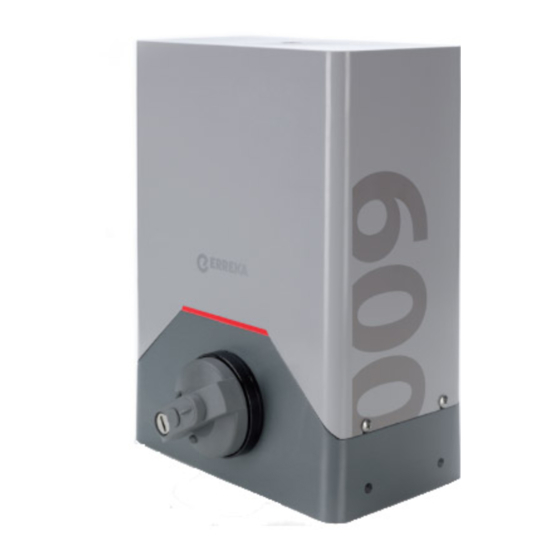

RINO
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx

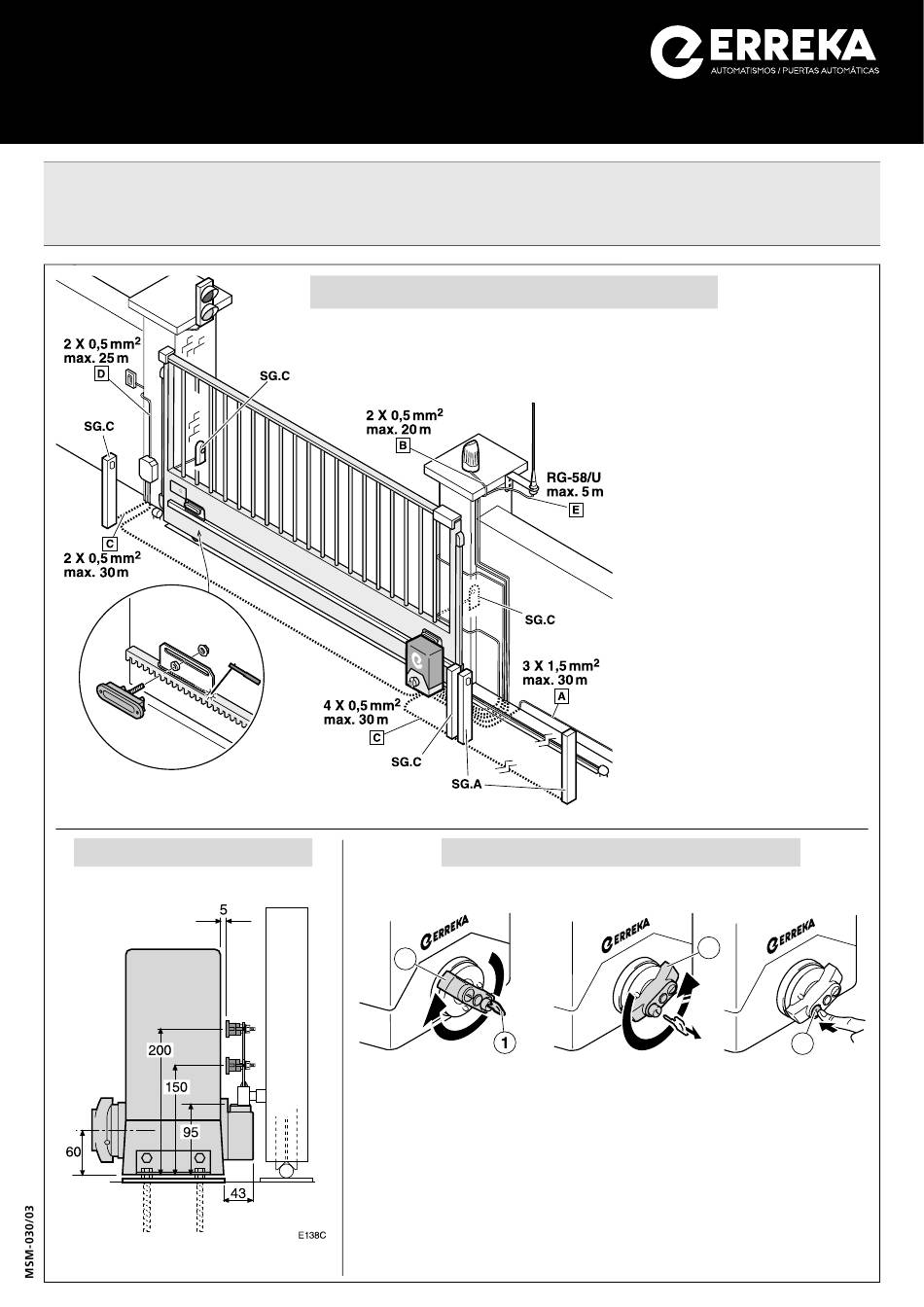

Cotas de montaje (mm)
Elementos de la instalación completa
Desbloqueo
2
D138A
Desbloqueo para
accionamiento manual:
• Introduzca la llave (1) y
gírela sin forzarla, en
sentido horario.
• Gire la maneta (2) 270º
en
sentido
horario
hasta
el
tope,
sin
forzarla.
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Antena
Fotocélulas
SG.A: fotocélula de apertura:
para habilitar el testeo,
DIP9 = ON.
SG.C: fotocélula de cierre:
para habilitar el testeo,
DIP6 = ON.
E138D
Desbloqueo
Bloqueo
2
Bloqueo para accionamiento
motorizado:
• Gire la maneta (2) 270º en sentido anti-
horario, sin forzarla.
• Gire la llave (1) en sentido anti-horario y
extráigala.
• Empuje el bombillo (3) hacia adentro y
mueva a mano la puerta para enclavarla en
el mecanismo de accionamiento.
Español
3
D138B
1
