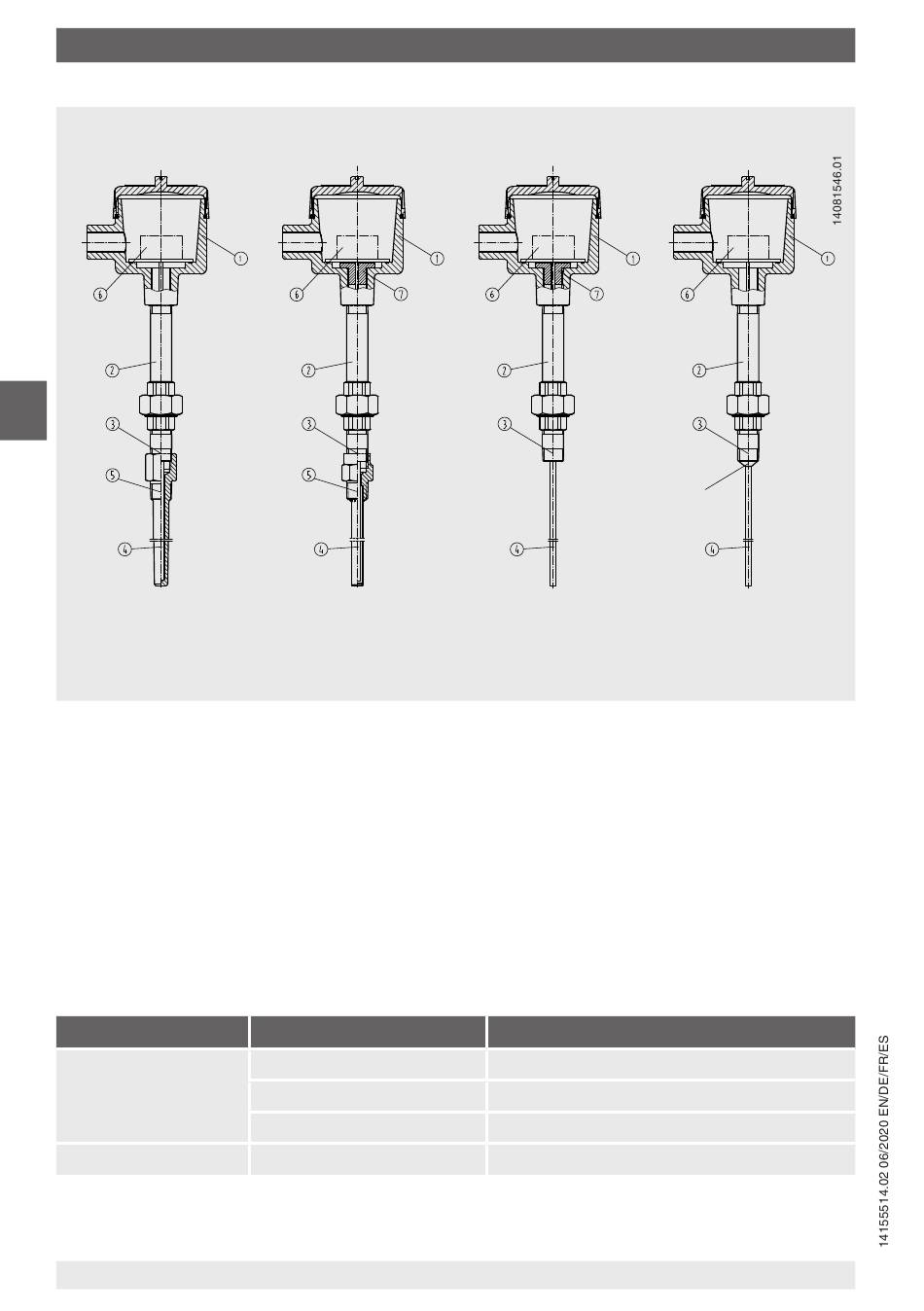

8. Indicaciones técnicas de seguridad
Vaina de una sola pieza
(espesor mínimo de pared 1 mm)
ES
Leyenda:
 Cabezal
 Cuello
 Conexión a la vaina
 Unidad extraíble
División en clases de temperatura, temperaturas ambiente
Con el transmisor incorporado puede producirse un calentamiento en el cabezal de
conexión debido a un sistema electrónico fallido. Las temperaturas ambientales se rigen por
las cajas utilizadas y del transmisor de cabezal incorporado adicionalmente.
Para todos los cabezales de conexión WIKA con transmisores de temperatura WIKA
incorporados rige la siguiente relación:
El aumento de temperatura en la superficie del cabezal de conexión o de la caja es inferior a
25 K cuando se cumplen las siguientes condiciones: corriente auxiliar U
cuando el transmisor se opera en la limitación de corriente de 22,5 mA.
De ello resulta la siguiente división en clases de temperatura:
Atmósfera
Atmósfera gaseosa
Atmósfera de polvo
La clase de temperatura depende de la aplicación del usuario y de la temperatura ambiental.
80
Vaina
(espesor mínimo de pared
1 mm)
 Conexión
 Zócalo de apriete/transmisor
 Casquillo de ajuste
Clase de temperatura
T6
T5
T4
T85 °C
WIKA manual de instrucciones modelos TR10-0, TC10-0 (Ex d)
Sin vaina Manguito para soldar
soldada
Límites de la temperatura ambiente
-20 ... +60 °C
-20 ... +75 °C
-20 ... +80 °C
-20 ... +60 °C
máximo DC 30 V,
B
