CDHb/CLHb
Installation - Équilibrage – Maintenance
Montage
• Quatre œillets permettent une installation suspendue. Figu-
res 1, 4 et 6.
- Les éléments de fixation/tiges filetées ne sont pas compris.
- Il est important que les quatre consoles de suspension soient
sur le même plan horizontal (±1,0 mm) pour que les filtres
s'ajustent de manière étanche. Se reporter à la Figure 1.
• Le raccord de gaine rectangulaire est un modèle à bride. Se
reporter à la Figure 5.
• Le raccord de gaine circulaire est un modèle à insertion. Se
reporter à la Figure 4.
• Pour éviter les fuites dans la zone au-dessus du faux plafond:
- Scellez tous les joints entre les diffuseurs d'air et la struc-
ture du plafond pour éviter les fuites d'air au niveau du
faux plafond.
- Les raccords de gaine vers CDH/CLH doivent être étanches;
vérifiez l'absence de fuites.
- Structure de faux plafond 600x600 La bride du caisson
du diffuseur doit être installée sous la structure. Veiller à
l'étanchéité entre diffuseur et structure (voir figures à la
page 2).
Équilibrage
Le produit n'a pas de plénum d'équilibrage. Il est recommandé
d'équiper les gaines en amont du diffuseur d'un dispositif per-
mettant l'équilibrage.
Filtre
• Pression résiduelle finale recommandée : 2x la perte de charge
initiale pour un filtre propre.
• Le filtre peut supporter une perte de charge maximale de 500 Pa.
REMARQUE : Dans ce cas, le niveau de séparation est proba-
blement pire que H14
• La perte de charge dans le filtre se mesure au niveau du point
situé sur la bride du caisson du diffuseur, par rapport à la
pression atmosphérique – se reporter à la figure 1.
• Pour accéder au point de mesure, il convient de retirer la
plaque du diffuseur.
• L'emballage du filtre et les étiquettes fournies par le fabricant
du filtre contiennent un protocole de test.
Remplacement du filtre
• Entretien des filtres : voir page 4.
• Détachez la plaque du diffuseur en la tirant délicatement
pour la libérer des consoles à ressorts.
• Remplacement du filtre CDH à joint en caoutchouc:
- Retirez des poutres en U les 4 boulons M8x40 qui main-
tiennent le filtre contre le caisson du diffuseur d'air – se
reporter à la Figure 2. Installer un nouveau filtre comme
décrit ci-dessus, en procédant dans l'ordre inverse.
• Serrer les vis à 4 Nm à l'aide d'une clé dynamométrique.
• Remplacement du filtre CLH à joint en gel:
- Enfoncer les ressorts qui maintiennent le filtre en place –
se reporter à la Figure 3. Pour installer un nouveau filtre,
mettre délicatement le filtre en place et appuyer pour qu'il
s'emboîte dans les ressorts.
• REMARQUE : Température maximale = 70°C en fonctionne-
ment continu.
C

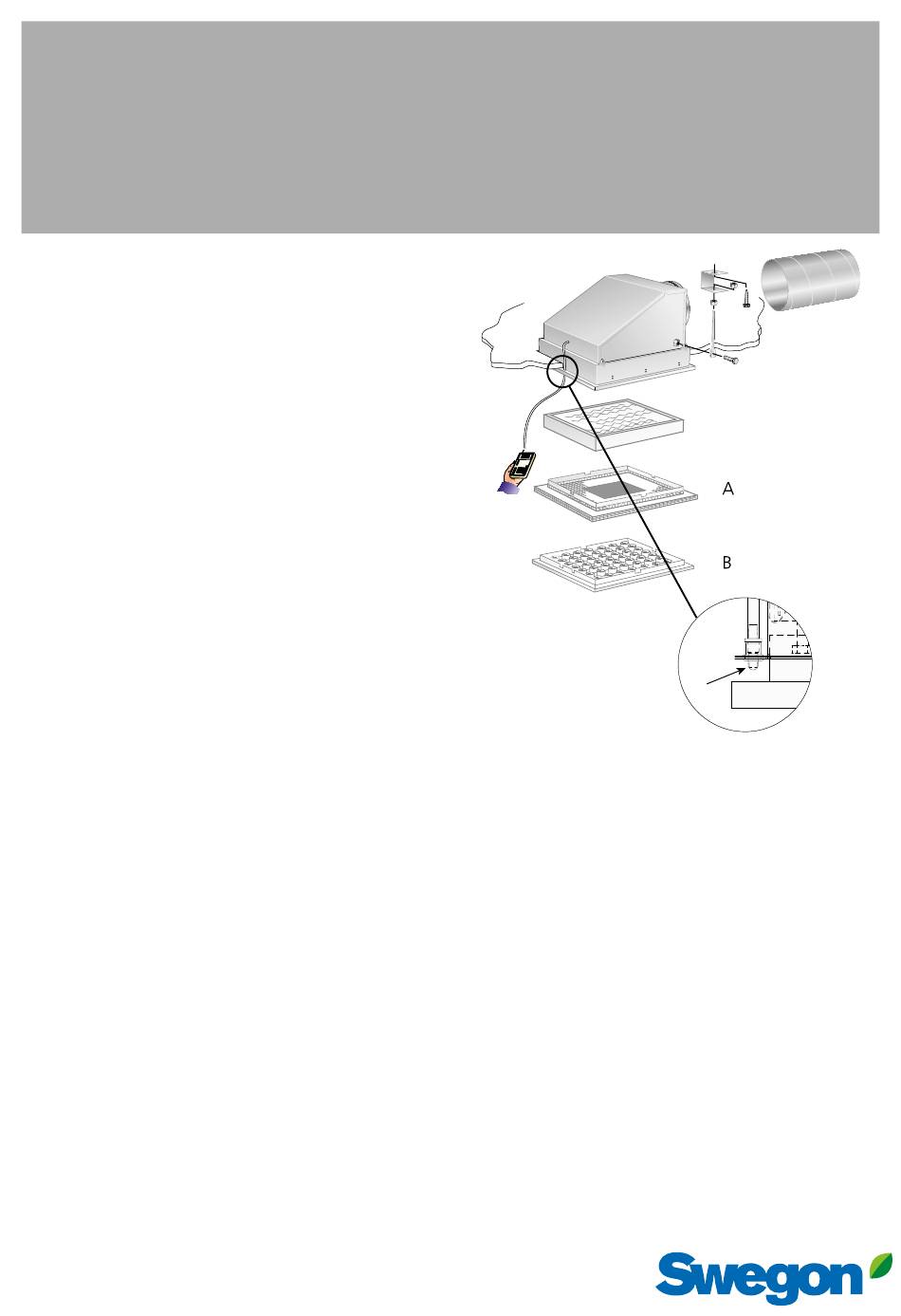

Figure 1. Montage.
A = Partie diffuseur perforée.
B = Partie diffuseur avec buses.
C= Point de mesure sur le filtre (test DOP
*)
Test de fuite sur le produit et contrôle DOP de l'efficacité du filtre (sépa-
ration des particules).
Test de perte de charge
Pour tester la perte de charge, utiliser la manchette située
derrière la face avant du diffuseur.
Entretien
Nettoyer au besoin le diffuseur avec de l'eau tiède et du liquide
vaisselle ou une solution d'alcool.
20210609
et pression).
*)
