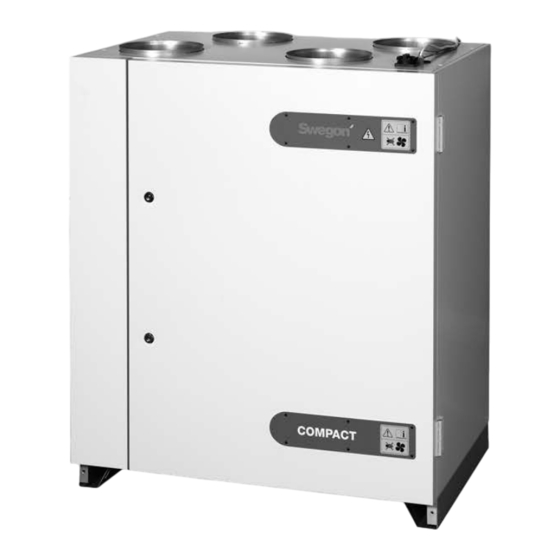

- Page 1 FR.COMPACTUTIN.210520 INSTRUCTIONS D’INSTALLATION POUR LES CENTRALES COMPACT UNIT ET COMPACT TOP COMPACT Top COMPACT Unit Ce document est une traduction de l’original en suédois. www.swegon.com Nous nous réservons le droit d’apporter des modifications sans préavis.
-
Page 2: Consignes De Sécurité
1.1 Interrupteur de sécurité/ dernières doivent être munies d’une protection (grillage de Interrupteur principal fil de fer). Sur la centrale COMPACT Unit, le coupe-circuit de sécurité Avertissement est installé à l'extérieur du boîtier de connexions. Les trappes d'inspection sur les éléments filtre/ven- Sur la centrale COMPACT Top, le coupe-circuit de sécurité... -
Page 3: Généralités
2.4.1 COMPACT Unit 2.4.1.1 Sens du débit 2.2 Transport sur le site La CTA COMPACT Unit n'existe qu'en un seul modèle où Avant de retirer la palette de transport de la CTA, vérifier tous les éléments (ventilateurs, échangeur de chaleur et si la centrale ne doit pas être amenée à... -
Page 4: Montage Du Capteur D'air Introduit
À l’aide de rivets ou d’adhésif, fixer le joint d’insertion ou Vis autotaraudeuse le coude dans la manchette de la CTA. Les gaines doivent être isolées conformément aux normes et réglementations en vigueur. Gaine Coude Joint d’insertion Gaine www.swegon.com Nous nous réservons le droit d’apporter des modifications sans préavis. -
Page 5: Branchement Au Réseau Électrique
FR.COMPACTUTIN.210520 2.7 Branchement au réseau électrique 2.8 Branchement des câbles externes Le câble d’alimentation secteur doit passer par le coupe- 2.8.1 COMPACT Unit circuit. Pour accéder au module de commande, retirer le panneau 2.7.1 Accès d’habillage de l’échangeur de chaleur. Retirer ensuite la partie supérieure du boîtier de connexions. - Page 6 FR.COMPACTUTIN.210520 Toute documentation est également disponible sous forme numérique téléchargeable de notre site www.swegon.com www.swegon.com Nous nous réservons le droit d’apporter des modifications sans préavis.
