6
Utilisation des accessoires
6. Utilisation des accessoires
6.1
Utilisation du connecteur de prise domestique LPC
Méthode :
1.
Branchez le connecteur LPC dans la prise de sortie de l'émetteur.
2.
Identifiez une prise 2P+T. Si un contacteur est monté sur la prise, mettez-le hors tension. Branchez le connecteur LPC sur
la fiche femelle secteur puis remettez-la sous tension.
3.
Une LED s'allume rouge ou verte. Faites correspondre la couleur avec le commutateur rotatif du LPC.
4.
Réglez l'émetteur à la fréquence devant être localisée. (une fréquence de 8 kHz ou de 32 kHz sont des fréquences
correctes pour cette application).
5.
Émettez le signal avec l'intensité minimale.
6.2
Utilisation de l'accessoire de recherche de défaut via un arceau
analogique
Pour détecter une section endommagée, la ligne doit être isolée et toute la liaison à la terre doit être retirée. Ceci garantit que le
défaut à la terre ne sera pas masqué par une liaison à la terre délibérée. L'arceau ne sait pas faire la différence entre ces deux
situations.
Une fois la ligne isolée, utilisez la fonction de mesure de résistance de l'émetteur ou un appareil de mesure de résistance dédié
pour confirmer qu'il y a un défaut à la terre. L'arceau détecte en règle générale des défauts jusqu'à 2 Mohms en fonction de la
distance de l'émetteur, des conditions du sol etc.
Un piquet de mise à la terre doit être enfoncé dans le sol avec le câble noir fixé dessus. Essayez de placer le piquet de mise
à la terre aussi loin que possible de la ligne devant être évaluée. Ceci garantit que les résultats ne seront pas faussés par des
courants de retour.
Connectez toujours le piquet de mise à la terre en premier lors du branchement et en dernier lors du débranchement.
Réalisez les branchements avant la mise sous tension puisque des tensions dangereuses sont présentes sur les pinces de
raccordement.

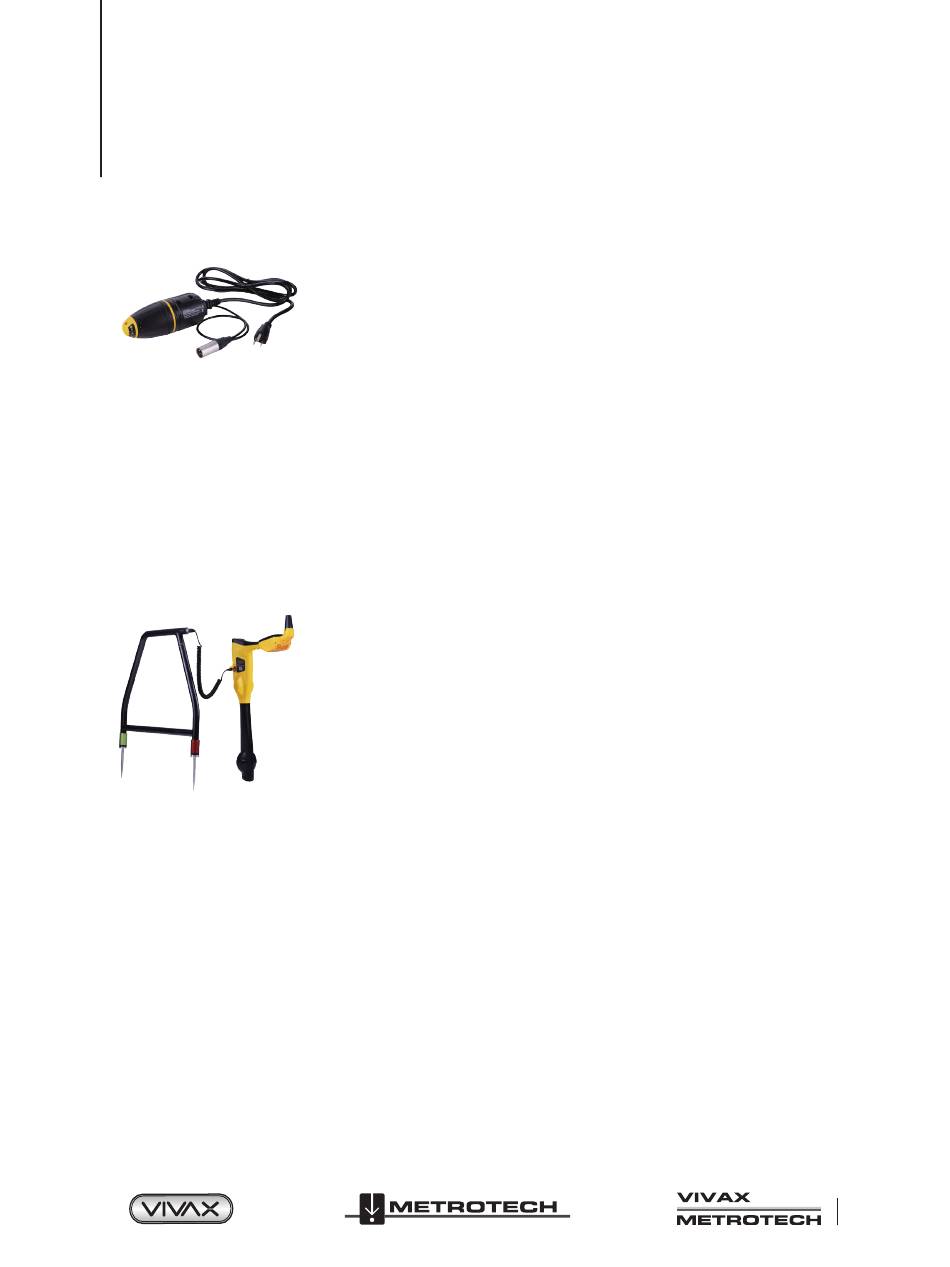

Le connecteur de prise domestique (LPC) est utilisé pour injecter en toute sécurité une
fréquence de manière sécurisée à travers une prise de courant domestique, afin que le
câble d'alimentation soit parfaitement repéré du point de raccordement jusqu'au poste de
transformation. Il convient à des tensions jusqu'à 250 Vca.
L'arceau analogique est utilisé pour détecter des défauts à la terre sur des canalisations et
des câbles. Dans le cas de canalisations, les défauts sont des défauts de revêtement. Dans
le cas de câbles, les défauts sont en général dus à une isolation détériorée permettant le
contact de la gaine métallique (ou du conducteur interne) avec la terre.
Cet accessoire est prévu pour être utilisé avec la gamme de récepteurs vLoc3 RTK-Pro et
nécessite l'application d'un signal de recherche de défaut sur le conducteur défectueux par
un émetteur compatible Vivax-Metrotech.
La recherche de défaut nécessite un signal non standard de « 8 kHz FF » (ou un signal de
recherche de défaut FF, mais qui garantit la compatibilité des réglages du Récepteur et de
l'Émetteur).
™
Page 59 sur 68
