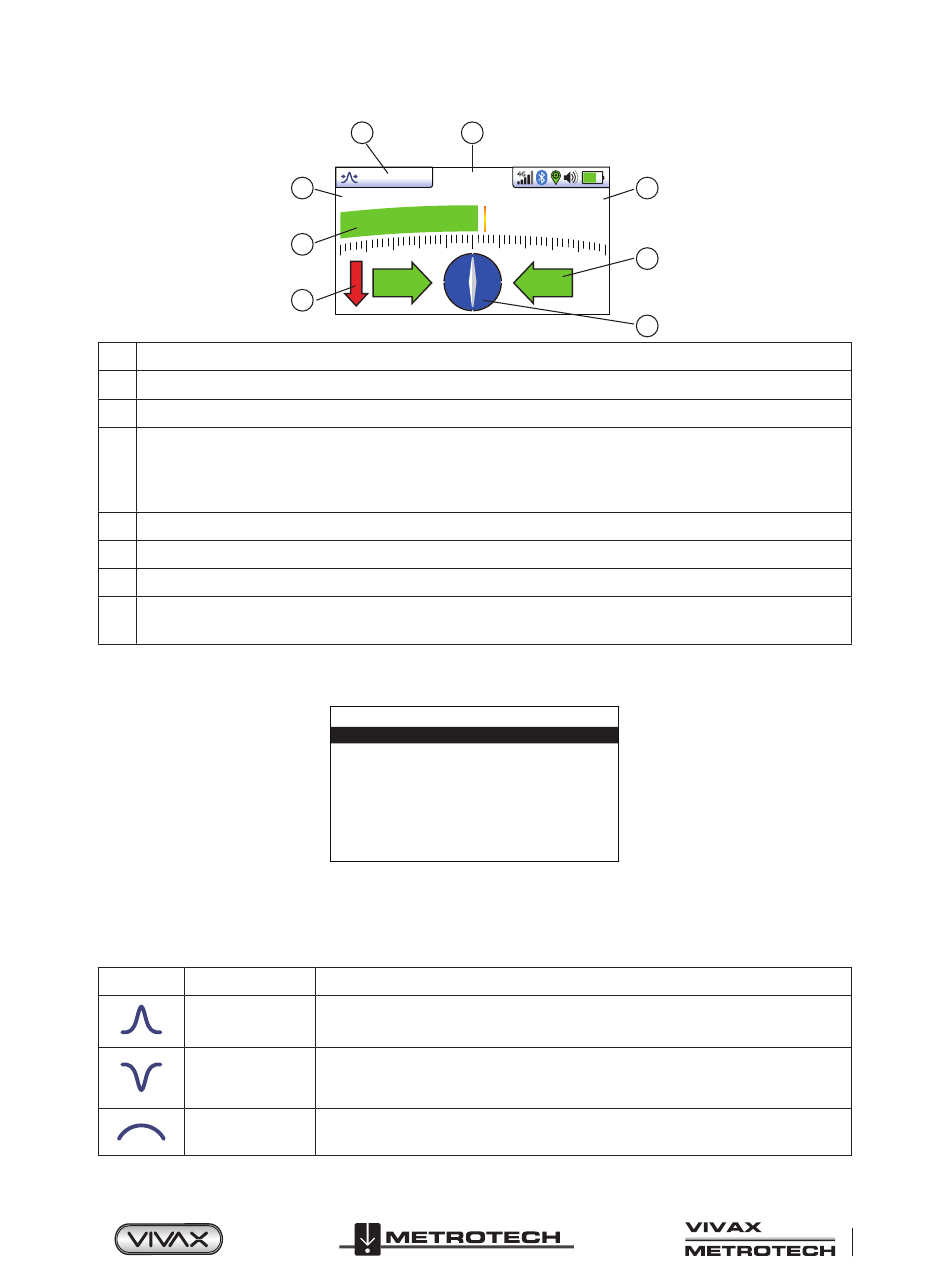

Récepteur vLoc3 RTK-Pro
1
Pourcentage de la force du signal (reflète le réglage du bargraphe)
2
Indicateur de niveau maxi.
3
Réglage du gain
Indicateur de la force du signal via un bargraphe (change de couleur en fonction du niveau de distorsion)
Vert : - faible distorsion.
4
Bleu : - distorsion mineure, procéder avec prudence.
Rouge : - distorsion excessive, traiter toutes les données et mesures avec précaution.
5
Flèche vers l'avant/arrière de direction du signal (actives uniquement avec des fréquences de direction de signal)
6
Compas indicateur de la direction de la ligne (devient bleu une fois aligné sur la ligne cible)
7
Flèches de direction à gauche/droite par rapport à la ligne cible
Sélection de la fréquence (une fréquence clignotante indique que la sélection de la fréquence n'est pas valide pour cet
8
écran. Choisir une autre fréquence)
Conseil :
Dans un écran de localisation, enfoncez et maintenez enfoncée la touche « f » pour faire apparaître le tableau des fréquences.
Utilisez les touches « + » et « - » pour accéder rapidement à la fréquence souhaitée. Appuyez sur la touche « i » pour
sélectionner un choix mis en surbrillance et revenir à l'écran de localisation.
Explication des icônes de l'écran
Configurations de l'écran classique/antenne :
Icône
Description
Max.
Min.
Max. Large
2
1
50mA
69.9
3
58dB
2'7"
4
5
Radio
SD-EUR
8kHz
8KFF
33kHz
83kHz
200kHz
Fonction/réponse
Deux antennes horizontales fournissant le signal maximum sur la ligne avec des
résultats très précis. Moins affecté par des signaux distordus.
Antenne verticale fournissant un signal minimum sur la ligne avec une réponse nette,
mais davantage affectée par de signaux distordus. Peut être utilisée pour identifier les
signaux distordus en comparant les résultats avec le mode Max.
Utilise une seule antenne. Pas aussi précis que deux antennes max. et ligne plus
difficilement repérable, mais fournit un signal amplifié pour les lignes profondes.
4 G
8
32.8kHz
7
6
™
