Récepteur vLoc3 RTK-Pro
Dans un écran de localisation, si l'utilisateur appuie rapidement sur le bouton « i » (Informations), cela affichera la profondeur et
le courant du signal.

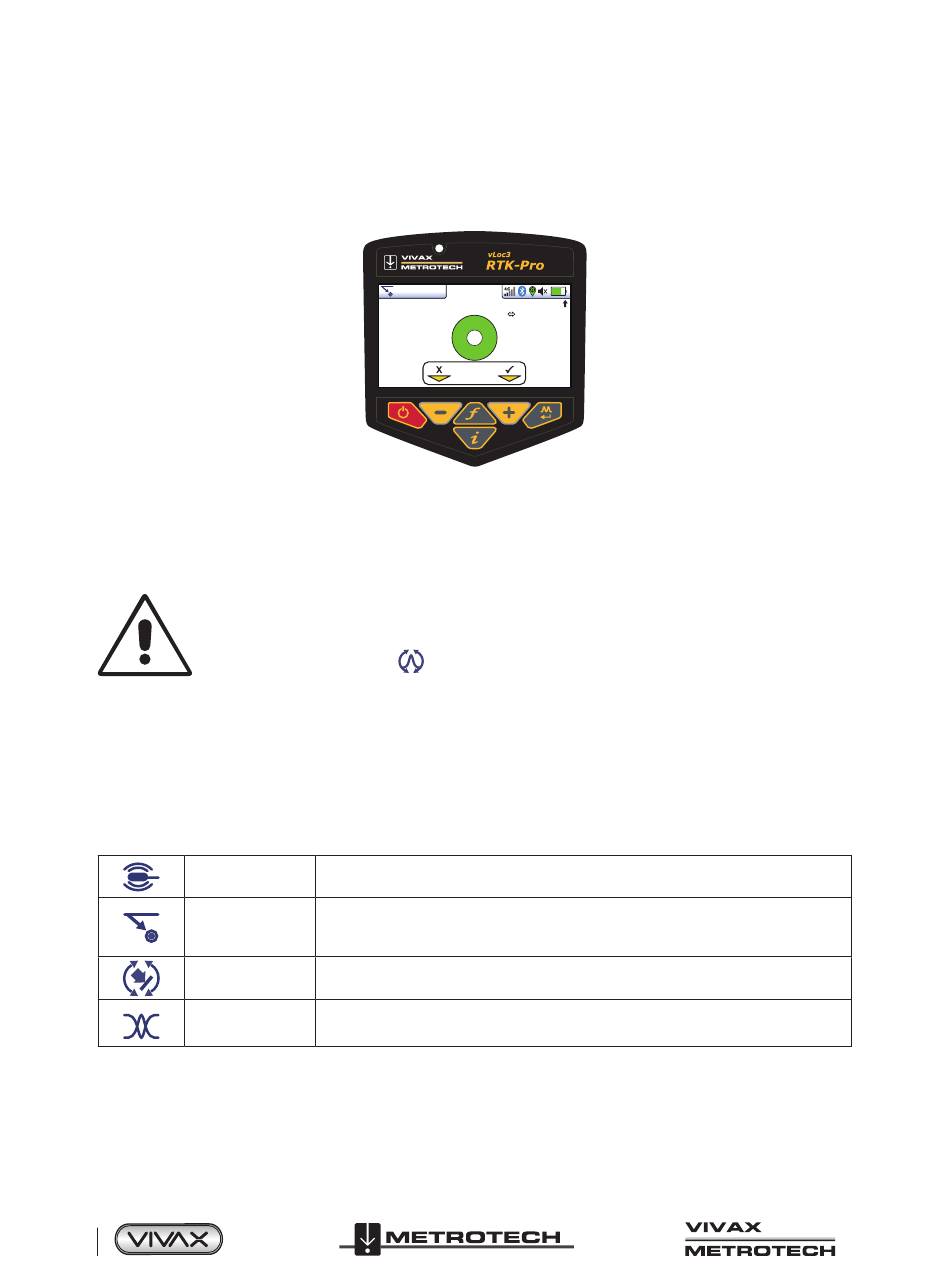

L'affichage illustré ci-dessus montre les informations de position de Longitude/Latitude. La hauteur au-dessus du niveau de la
mer est indiquée dans le coin en haut à droite. Cette information n'est affichée que lorsque l'équipement est jumelé avec un
système GPS valide et qu'un signal valide est reçu. Notez également que 2DRMS est indiqué, il s'agit de la précision GNSS/
RTK attendue.
Si un correctif GNSS/RTK valide est disponible, un écran supplémentaire sera affiché avec un niveau à bulle. Sa fonction est
décrite dans la section « Enregistrement des données ».
Il est également possible d'enregistrer les données dans la mémoire interne. Ceci est expliqué en détail dans la section «
Enregistrement des données ».
La précision des lectures de profondeur et de courant dépend de la qualité du positionnement du signal émis. Si le signal est
circulaire (non distordu), la lecture de la profondeur sera précise à plus ou moins 5 % de la profondeur réelle. Si le signal est
distordu, les lectures de profondeur seront moins exactes. Lors de la prise de mesure de profondeur, toujours tenir le récepteur
avec le tube d'antenne à la verticale.
Autres écrans de localisation
Comme indiqué précédemment, le vLoc3 RTK-Pro intègre de nombreux autres écrans. La section suivante décrit le
fonctionnement de ces écrans. Il revient à l'utilisateur de décider de l'écran le plus adapté à l'application spécifique.
Pour faire défiler les différents écrans disponibles, appuyez longuement sur la touche « retour ».
Écran Vectoriel Déporté 3D
L'écran Vectoriel Déporté affiche une vue en coupe dans le sol. Une vue en plan est également présentée pour faciliter
l'orientation de l'utilisateur au-dessus de la ligne. L'écran 3D est particulièrement utile lorsque l'accès juste au-dessus de la ligne
est impossible. Les distances de décalage en profondeur et à l'horizontale sont affichées, même lorsque l'utilisateur n'est pas
juste au-dessus de la ligne.
Page 20 sur 68
IMPORTANT
Lors de la localisation d'un câble ou d'une canalisation (« Ligne »), les mesures de profondeur et de
courant ne doivent être prises qu'avec la base du récepteur posée au sol et parfaitement parallèle à la
ligne cible. Sauf avec le mode
Sonde
Mode spécifique pour la détection et la localisation de sonde.
Configuration
vecteur déporté
Affiche une vue en 3D de la position du détecteur par rapport au sol et à la ligne cible
3D
Vue mode plan 2D
Fournit une vue en mode plan multidirectionnel avec le réseau symbolisé par une ligne.
Graphique
Affiche une représentation graphique de la forme du champ dans les modes Max. et
transversal
Min. (modes actifs uniquement). Utile pour l'analyse de la distorsion du signal.
63.3mA
4 G
50°42'59.90570''N
27.50m
3°26'35.54358''W
0'1'' (2DRMS)
Log
29
Omni direction, car dans ce cas, l'orientation importe peu.
™
