5
Émetteurs Loc3
5.1.2

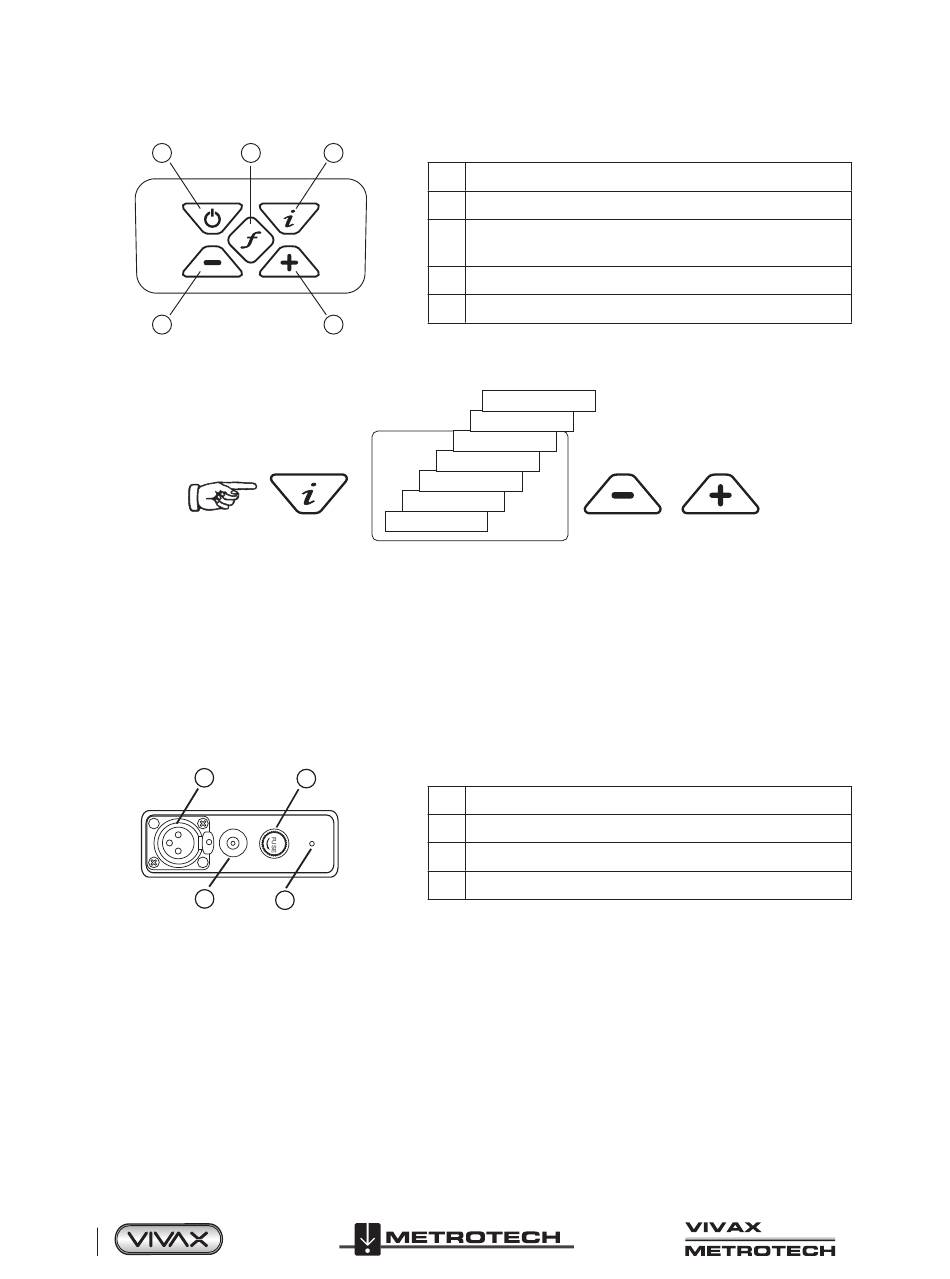

Clavier de commande
1
4
5.1.3
Bouton Informationson
Lorsque le bouton « i » (informations) est enfoncé, l'affichage indique le niveau de volume de l'audio ; utilisez les boutons-
poussoirs « + » et « - » pour augmenter/réduire le volume ou éteindre le beeper (arrêt – faible – moyen – élevé).
En continuant à appuyer sur le bouton « i » (informations), l'affichage peut être basculé pour afficher « tension », « résistance »
ou d'autres fonctions comme indiqué dans le schéma ci-dessus. L'affichage indique les mA par défaut et les volts ou ohms lors
de leur sélection.
REMARQUE : le nombre de pressions sur le bouton « I » et de sous-menus disponibles varient selon le mode dans lequel
l'émetteur se trouve.
5.1.4
Bloc de connexion
Toutes les connexions faites à l'émetteur sont réalisées au niveau du bloc de connexion à l'exception de la prise USB qui est
montée à l'intérieur du compartiment à batteries et utilisée pour la mise à jour du logiciel de l'émetteur.
Le bloc de connexion comprend les éléments suivants :
● Prise de sortie (XLR) : pour le cordon et la pince de raccordement direct.
La prise du chargeur (pour charger le pack de batteries rechargeables, la prise de charge est présente même si des
batteries rechargeables n'ont pas été achetées).
● Le fil d'alimentation 12 Vcc de l'émetteur pour alimenter l'émetteur depuis un véhicule et si des batteries rechargeables sont
installées, chargera l'émetteur simultanément.
● Un fusible 1,6 A/250 V protège les circuits de l'émetteur en cas de réception de tensions d'entrée jusqu'à 250 V sur les fils
de sortie ou supérieures au courant autorisé.
● Un beeper placé derrière le petit orifice.
Page 48 sur 68
2
3
5
1
2
4
3
1
Commande Marche/Arrêt
2
Sélection de fréquence
Informations (Volume, Volts, Ohms, Multifréquence, Contraste
3
LCD, Menu Bluetooth, Menu des fréquences)
4
Diminution de la puissance de sortie/Navigation
5
Augmentation de la puissance de sortie/Navigation
Menu Fréquences
Menu Bluetooth
Contraste LCD
Multifréquences
Résistance
Tension
Volume
1
Connexion de sortie
2
Protection de sortie (fusible 1,6 A/250 V)
3
Beeper
4
Prise de charge de batterie et entrée CC
™
Bouton
Bouton
