Utilisation du vLoc3 RTK-Pro
Ajustez la sensibilité afin que la barre d'indication de force du signal indique approximativement 50 %. En maintenant le vLoc3
RTK-Pro à la verticale, déplacez-vous légèrement sur le côté. Si le bargraphe augmente, cela signifie que vous avancez vers
la ligne. S'il diminue, vous vous en éloignez. Avancez vers la ligne comme indiqué par les flèches jusqu'à l'obtention d'un signal
maximal. Il peut être nécessaire de réduire la sensibilité pour que le bargraphe reste à l'échelle. C'est un processus normal.
Maintenez le vLoc3 RTK-Pro à la verticale sans le balancer, car cela pourrait fausser les relevés.
Déplacez le récepteur d'un côté à l'autre afin de détecter le signal maximal. Utilisez l'indicateur de niveau maximal pour vous
aider.
Lorsque le signal maximal est détecté et que le contour du compas est bleu, cela signifie que le vLoc3 RTK-Pro se trouve juste
au-dessus de la ligne et exactement perpendiculaire à celle-ci.
Si le signal n'est pas distordu, la position de signal maximal coïncide avec la position comme indiqué par les flèches. Si ces
deux positions ne concordent pas, il y a peut-être une distorsion du signal. Traitez les résultats avec précaution.
Continuez de suivre la ligne jusqu'à sa destination ou sa source.
Notez que si vous avez sélectionné la configuration d'antenne « Omni max. », les flèches n'apparaîtront pas de chaque côté du
compas. Cela est normal puisque la ligne peut dans ce cas être détectée depuis n'importe quelle direction en mode Omni.
3.5

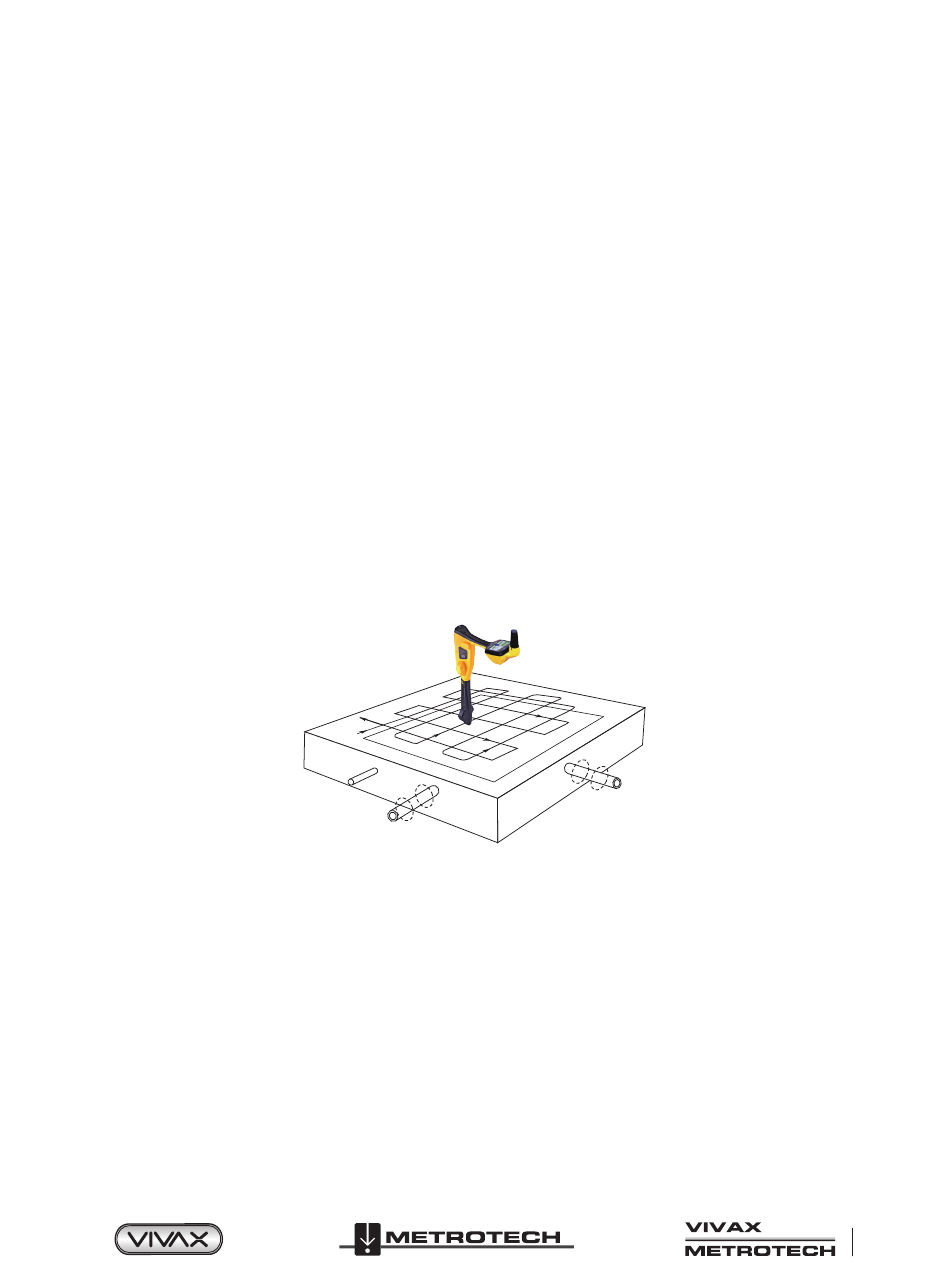

Recherche (balayage) dans une zone en mode Max.
Dans une zone donnée, il est probable que les canalisations et câbles enfouis ne soient pas parallèles entre eux, ils franchissent
souvent la zone analysée à différents angles et profondeurs. La réponse aux antennes du récepteur étant directionnelle (via
l'écran traditionnel), il est important de rechercher la zone de la même manière ou de manière similaire à ce qui est décrit ci-
dessous. Ceci oriente les antennes de manière à localiser tous les signaux émis par la ligne enterrée. Une fois qu'une réponse
apparaît, tracez et repérez la ligne ou le repère. La recherche dans une zone de cette manière s'effectue en règle générale, (mais
pas exclusivement) en mode « Max. » au moyen de la localisation passive.
3.6
Recherche (balayage) dans une zone en mode Omni Max.
La recherche dans une zone avec des antennes Omni est très similaire à ce qui est indiqué ci-dessus à l'exception près qu'il
suffit de balayer la zone que dans un seul sens. Ce qui signifie qu'un déplacement en zigzag est suffisant plutôt qu'une action
de quadrillage complet. Le récepteur peut en effet répondre à un signal émis par une ligne dans n'importe quel sens. Il présente
l'avantage de réduire de moitié le temps de balayage.
™
