5
Émetteurs Loc3
La LED sur le chargeur s'allume rouge pour indiquer que le cycle de charge est en cours. Lorsque les batteries sont entièrement
chargées, la LED devient verte.
REMARQUE
L'émetteur peut être utilisé lorsqu'il est en charge.
5.3
Modes d'émission
L'émetteur a trois modes d'émission qui sont sélectionnés automatiquement.
5.3.1

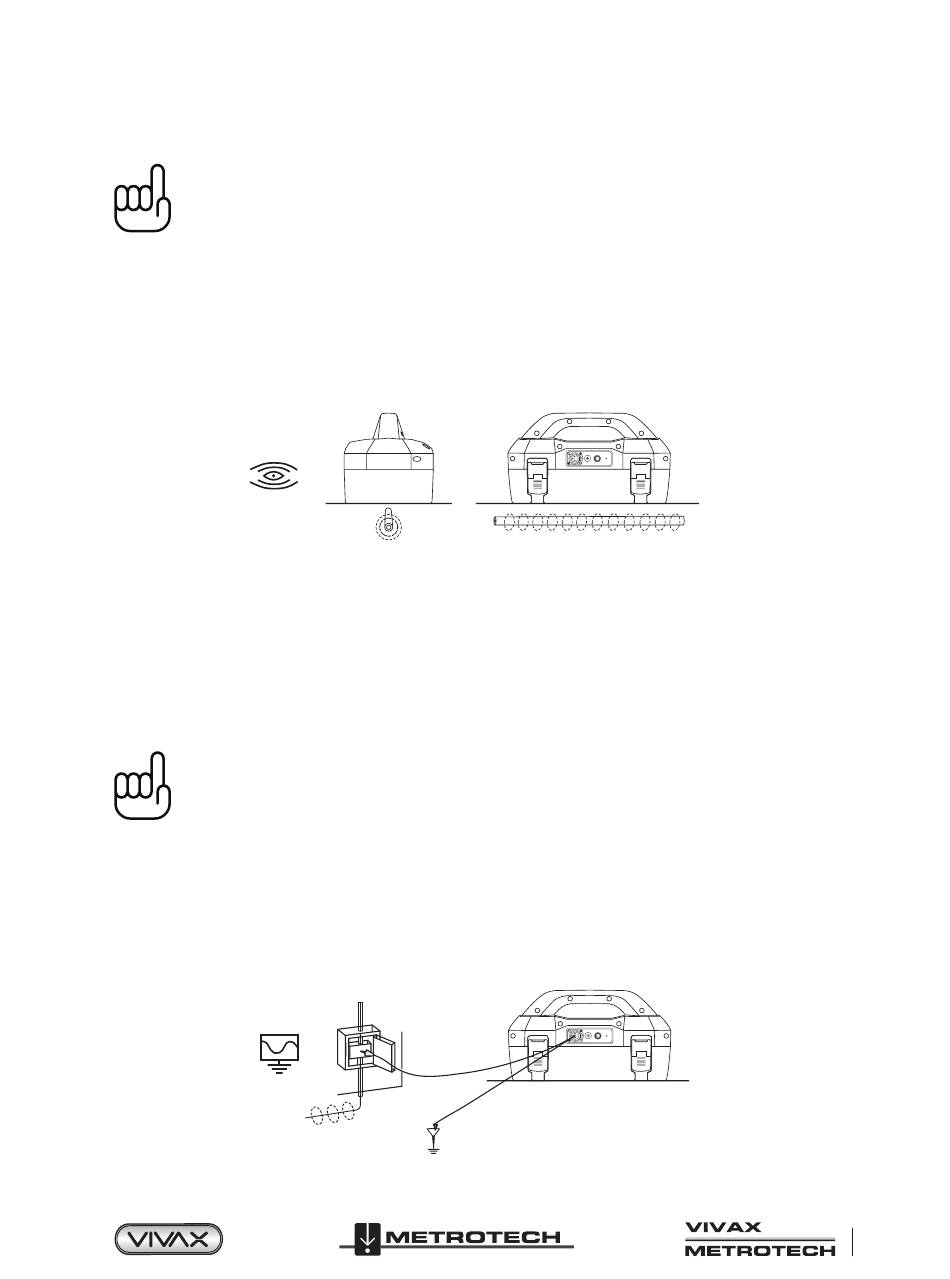

Mode Induction
Ce mode utilise une antenne interne pour induire une fréquence de localisation sur la canalisation ou le câble cible (ligne). Le
mode « Induction » est sélectionné automatiquement si aucun accessoire de connexion n'est branché sur la « prise de sortie ».
Une icône indiquant le mode « Induction » apparaît sur l'affichage. L'icône clignote lorsque l'émetteur est en train d'émettre. Afin
de générer une induction performante, l'émetteur doit être positionné sur la ligne cible et avec la poignée parallèle à la ligne cible.
Le mode « Induction » est utilisé généralement en l'absence d'accès pour établir un raccordement direct ou par pince. Lorsque
le mode Induction est utilisé, il est très probable que le signal induit sur la ligne cible soit également induit sur d'autres lignes
de la zone et sur des dispositifs hors sol comme des clôtures métalliques. Ceci peut avoir une incidence sur la précision des
mesures de localisation, de profondeur et de courant. Le mode « Induction » est également le moyen d'application du signal
d'émission sur la ligne cible le moins efficace. La distance localisée en mode « Induction » est généralement inférieure à celle
atteinte avec un raccordement direct ou par pince. Le mode « Induction » est uniquement disponible à partir de 8 kHz.
Les fréquences d'induction sont disponibles en fonction de la sélection de l'utilisateur. Voir la section 5.4.2 pour toute information
sur la « Fonction des fréquences les plus utilisées (Sélection de fréquence) » pour l'ajout et la suppression d'une fréquence de
la liste des fréquences favorite.
REMARQUE
Pour des mesures de profondeur et de localisation précises, le récepteur du récepteur devrait être
utilisé à au moins 20 m de l'émetteur.
5.3.2
Mode Raccordement direct
Le mode « Raccordement direct » est sélectionné automatiquement en branchant un fil de raccordement à la prise de sortie.
Une icône indiquant ce mode apparaît sur l'affichage. La vague dans l'icône ondule lorsque l'émetteur est en train d'émettre.
Le cordon de raccordement direct est composé de deux câbles, l'un (pince rouge) doit être relié au conducteur en cours de
localisation, l'autre (pince noire) à une terre adéquate (un piquet de mise à la terre est fourni avec l'émetteur).
Un raccordement correct est indiqué par une variation du débit de bips émis par le haut-parleur et la lecture du courant sur
l'affichage.
™
Page 51 sur 68
