3
Utilisation du vLoc3 RTK-Pro
3. Utilisation du vLoc3 RTK-Pro
3.1
Utilisation du récepteur
Localisation de ligne - À l'aide de l'écran « Classique ».
3.2

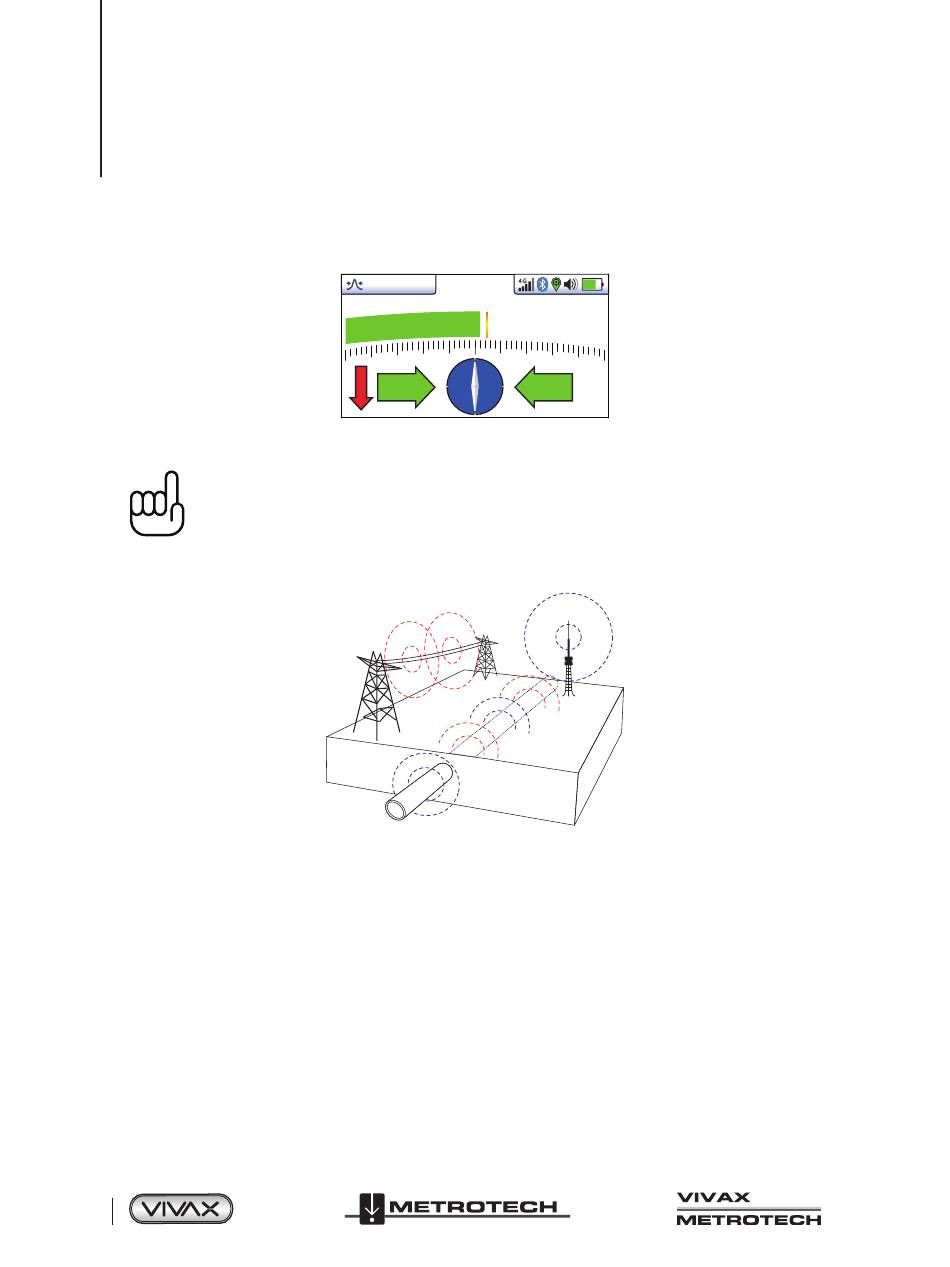

Localisation passive
La localisation passive consiste à détecter les signaux émis « naturellement » par les canalisations et les câbles. Ces signaux
sont classés en deux catégories : signaux radio et signaux de puissance.
Les signaux Radio sont générés par des émetteurs radio basse fréquence. Ils sont utilisés pour la radiodiffusion et les
communications. On les trouve dans le monde entier. Leurs fréquences étant très basses, ces signaux ont tendance à pénétrer
dans le sol et à suivre la courbure de la Terre. Lorsqu'ils rencontrent un long conducteur tel qu'une canalisation ou un câble, ils
sont réémis. Cette nouvelle émission peut être détectée par le mode Radio.
Les signaux 50Hz sont générés par l'électricité du réseau circulant dans les câbles d'alimentation. Leur fréquence est de 50 ou
60 Hz, selon le pays. Par exemple, 50 Hz au Royaume-Uni, mais 60 Hz aux États-Unis. Lorsque l'électricité est transportée sur
le réseau, une partie retourne à la centrale électrique via le sol. Ces courants vagabonds peuvent s'attacher aux canalisations
et aux câbles et générer des signaux de puissance. Un courant électrique doit circuler pour générer un signal détectable. Ainsi,
par exemple, un câble électrique non utilisé peut ne pas émettre de signal détectable. De la même manière, un câble très bien
équilibré, c'est-à-dire dans lequel le même courant circule sur la phase et le neutre, peut ne pas générer de signal. En pratique,
cela s'avère rare : les déséquilibres sont généralement assez nombreux dans le câble pour générer un signal correctement
détectable.
Page 24 sur 68
50mA
58dB
REMARQUE
Le compas d'orientation n'est pas disponible pendant la localisation passive.
69.9
4 G
2'7"
32.8kHz
™
