Introduction (suite)
Vue d'ensemble du réseau. Lorsque les panneaux de
commande d'alarme d'incendie individuels sont branchés à
d'autres nœuds de réseau, ils deviennent des composants d'un
système d'intelligence distribuée. Chaque panneau directement
branché au réseau est appelé un « nœud » de réseau et peut
effectuer la supervision et le contrôle individuel des dispositifs
auxquels il est branché; il a cependant la capacité d'informer le
NDU 4100ES (ainsi que les autres panneaux de commande du
réseau) du statut de point et de l'état du panneau. Cela permet
aux renseignements du système d'atteindre l'emplacement
approprié pour permettre une réponse appropriée du système.
Il est possible de brancher plusieurs NDU 4100ES (emballés
séparément) à un réseau afin de multiplier les renseignements
communs dans plusieurs emplacements ou encore afin de diriger
les renseignements sélectionnés par type, comme anomalies,
alarmes, commandes, etc.

Description de la baie de module NDU

La baie de contrôleur principal NDU (supérieur) comprend
une source d'alimentation de système particulière avec chargeur
de batterie (SPS), un panneau de contrôleur principal, un module
d'interface de réseau et un équipement d'interface de l'opérateur
similaire à ce qui est utilisé sur les modules de commande
d'alarme d'incendie normaux. Les prises 1 et 2 sont disponibles
pour les modules montés sur panneau à prise simple.
Le VCC comprend une baie d'extension où les éléments
suivants sont séparés : panneau de contrôleur principal, module
d'interface réseau et une source d'alimentation EPS avec module
IDNet 2. Cela fait en sorte que deux nœuds de réseau séparés se
trouvent dans la même armoire.
Dans la baie de VCC se trouve une connexion PDI double pour
accueillir un module à prise double ou deux modules de bloc. Il
est également possible de monter des modules à
DEL/commutateur. Le VCC se monte dans la baie 2 des
armoires à 2 baies et dans la baie 3 de la deuxième baie
d'expansion des armoires à 3 baies, comme montré ci-contre à
droite.
Le compartiment à batterie (inférieur) peut accueillir deux
batteries ayant une puissance pouvant atteindre 50 Ah; à monter
dans l'armoire sans nuire à l'espace du module.
Voir l'illustration de référence du NDU avec baie de module
VCC interne pour l'emplacement normal d'un module d'armoire
à trois baies.
Référence sur l'interface de l'opérateur
L'illustration suivante identifie les principales fonctions de
l'interface de l'opérateur.
L'interface de l'opérateur est
directement visible et accessible
ALARMES ADVERTISSMENT DU SYSTÈME
Alarme Feu Alarme Priorité 2 Supervison
Acc Acc Acc
Alarme Feu Priorité 2 Supv
Temps
Évén
Marche
Valider
Armer
Arrêl
Invalider Auto
Désarmer
Notice D'utilisation D'urgence
Condition D'alarme Ou D'avertissement
L'indicateur Du Système Clignote. La Tonalité Démarre.
Comment Accuser Les Événements Ou Les Visualiser
Appuyer Sur La Touche Acc Située Sous Le Voyant Clignotant.
Répéter L'opération Jusqu' à Ce Que Tous Les Événements Soient Accusés.
La Tonalité D'alerte S' arrêtera.
Port de téléchargement Directives de fonctionnement
sous couvercle glissant de base imprimées sur la
plaque de montage de
A B C D E F G H I
ZONE SIG AUX
1 2 3
J K L M N O P Q R
FB E/S IDNet
4 5 6
Alimentation
Trouble Silence Alarme S T U V W X Y Z /
P A L
7 8 9
'SP' ( ) , # :
Acc Silence Remise
Réseau ADR
Trouble Alarme Système SJP
0
Entrer Eff/Sortie
Plus
d'Info Precédént
Menu
Suivant
Vérif
Voyants
Commet Arrêter Les Signaux De L'immeuble
Appuyer Sur La Touche Silence Alarme
Comment Réinitialiser Le Système
Appuyer Sur La Touche Remise Système
Appuyer Sur Lat Touch Acc Pour Arrêter La Tonalité
Du Dispositif.
Vibreur du
panneau
l'interface
Baie de
Slot 1 Slot 2
contrôleur
Pris 1
principale de
Pris 2
NDU
Panneau de contrôleur principal :
La prise 3 est destinée à
l'interface réseau
La prise 4 est destinée au
contrôleur principal
Slot 1 Slot 2
Baie d'expansion 1
PDI
Panneau de contrôleur principal :
La prise 3 est destinée à l'interface
réseau
La prise 4 est destinée au contrôleur
principal
Slot 1 Slot 2
NDU avec VCC
Baie d'expansion 2
PDI
Panneau PDI avec
deux connecteurs
Compartiment à batterie

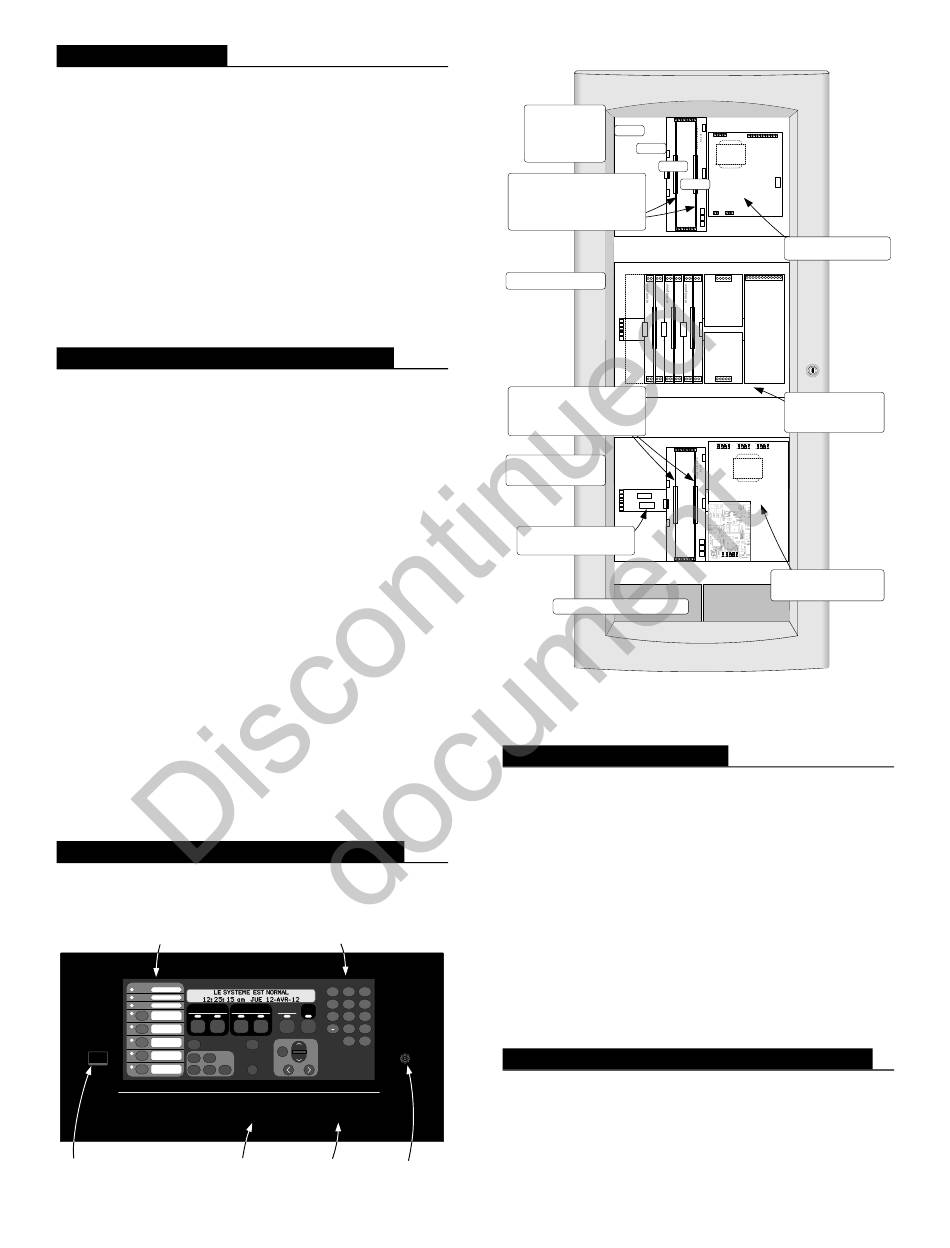

Référence de NDU avec baie de module VCC interne (disposition
exacte déterminée par les exigences spécifiques de système)
Disponibilité d'emballage

Les modules ne sont pas limités par la puissance (sauf si
spécifiquement noté autrement)

L'enceinte est disponible pour une unité à une, deux ou trois
baies ou pour un montage en support d'armoire

Les armoires supplémentaires peuvent être montées en
étroite proximité pour permettre l'expansion de module

Des boîtiers NEMA 1/IP30, des portes avec fenêtre de verre
trempé et des panneaux de revêtement sont disponibles en
platine ou rouge (commandé séparément)

La conception de l'ensemble d'armoire a été mise à l'essai avec
des essais de résistance sismique et est certifiée aux normes
IBC et CBC, ainsi qu'ASCE 7, catégories A à F; nécessite
l'option 4100-7912 pour supports stabilisateurs de carte
d'ancienne génération et des supports de batterie, tel
qu'indiqué dans la fiche technique S2081-0019

Se reporter à la fiche de données S4100-0037 pour en savoir
plus sur l'enceinte
Sommaire des caractéristiques logicielles

Le contournement de service programmable permet aux
opérateurs autorisés de supprimer les conditions d'alarme
pendant la réinitialisation du système, même si le statut est
passé à un statut d'anomalie avant la réinitialisation

Détection d'erreur d'adresse dédoublée

Programmation d'ordinateur commode à l'aide d'un
programme basé sur l'interface d'utilisateur de Microsoft
Windows
2
Slot 3 Slot 4 Slot 5 Slot 6 Slot 7 Slot 8
IDNet
NACs 1, 2 & 3
Pris 3
System Power
Supply
Pris 4
(SPS)
Btry
+
-
Aux
Aux Pwr
Relay
Source d'alimentation
du système
Slot 3 Slot 4 Slot 5 Slot 6 Slot 7 Slot 8
I/O Wiring I/O Wiring
4x5 Module
(Block E)
Expansion Power
Supply
(XPS)
(Blocks G & H)
4x5 Module
(Block F)
I/O Wiring
Baie d'expansion
avec modules de
différentes tailles
Slot 3 Slot 4
Alimentation EPS
avec module IDNet 2
S4100-0102-9 1/2016
