Manuels Connexes pour Avigilon H5M-DO
Sommaire des Matières pour Avigilon H5M-DO

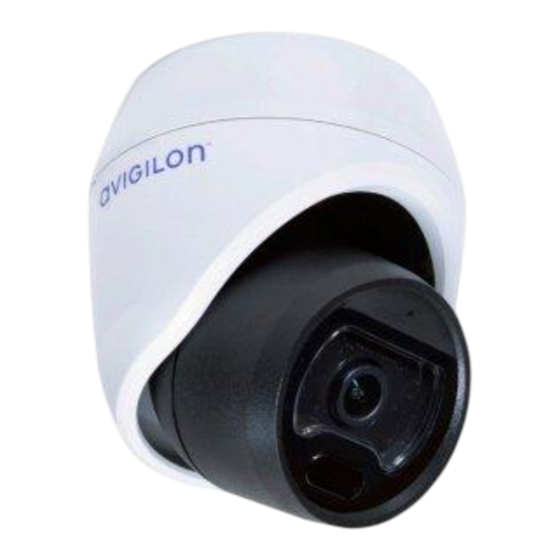

- Page 1 Guide d'installation Caméra dôme d'extérieur Avigilon H5M Surface : H5M-DO Plafond : H5M-DO plus H5M-MT-DCIL1...
-
Page 2: Mentions Légales
© 2020, Avigilon Corporation. Tous droits réservés. AVIGILON, le logo AVIGILON, AVIGILON CONTROL CENTER et ACC sont des marques commerciales de Avigilon Corporation. ONVIF est une marque déposée de Onvif, Inc. Les autres noms ou logos mentionnés dans le présent document sont susceptibles d’être des marques de commerce de leurs détenteurs respectifs. -
Page 3: Informations De Sécurité Importantes
été exposé à la pluie ou à l'humidité (présence de moisissure), lorsqu'il ne fonctionne pas normalement ou lorsqu'il a chuté. N'utilisez pas de détergents puissants ou abrasifs lorsque vous nettoyez le corps de l'équipement. Utilisez uniquement les accessoires recommandés par Avigilon. -
Page 4: Mentions Réglementaires
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement. -
Page 5: Table Des Matières
Table des matières Présentation générale Vue du capot - montage en surface Vue de l’adaptateur de montage en surface Vue du capot - Montage au plafond Vue de l'adaptateur de montage au plafond Vue du corps de la caméra Vue arrière du corps de la caméra Installation pour montage en surface Outils et matériel requis Contenu de la boîte de la caméra... -
Page 6: Présentation Générale
Présentation générale Vue du capot - montage en surface 1. Objectif de la caméra L’objectif se trouve derrière le capot de protection. 2. Corps de la caméra Le corps principal de la caméra, y compris les mécanismes internes d’orientation de la caméra. 3. -
Page 7: Vue De L'adaptateur De Montage En Surface
Vue de l’adaptateur de montage en surface 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Trous de fixation Trous pour fixer l’adaptateur de montage en surface au mur ou au plafond. 3. Fente d'entrée latérale du câble Fente pouvant être utilisée pour faire passer le câble Ethernet à... -
Page 8: Vue Du Capot - Montage Au Plafond
Vue du capot - Montage au plafond 1. Corps de la caméra Le corps principal de la caméra, y compris les mécanismes internes d’orientation de la caméra. 2. Pare-soleil de la caméra Utilisé pour protéger les dispositifs de montage de la caméra, l'intérieur de la caméra et l'adaptateur de montage au plafond. -
Page 9: Vue De L'adaptateur De Montage Au Plafond
Vue de l'adaptateur de montage au plafond 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Ressorts de fixation (non représentés) Ressorts en métal avec languettes en plastiques qui s'étirent vers l’extérieur pour maintenir l’adaptateur de montage au plafond en place. -
Page 10: Vue Du Corps De La Caméra
Vue du corps de la caméra 1. Port Ethernet Accepte une alimentation et une connexion Ethernet au réseau. La caméra ne peut fonctionner que sur du PoE (Power over Ethernet). La communication avec le serveur et la transmission des données d’images s’effectuent aussi grâce à cette connexion. 2. -
Page 11: Vue Arrière Du Corps De La Caméra
Vue arrière du corps de la caméra 1. Vis de blocage de l'inclinaison Vis cruciforme qui est serrée pour bloquer les mouvements d'inclinaison de la caméra une fois que la caméra a été orientée. Pour plus d'informations, voir Orientation de la caméra en page 29. -
Page 12: Installation Pour Montage En Surface
Contenu de la boîte de la caméra Assurez-vous que la boîte contient les éléments suivants : Caméra à dôme fixe H5M Avigilon (H5M-DO), la « caméra ». Autocollant du modèle de montage en surface 4 vis et chevilles pour les parois pleines (3 nécessaires pour l'installation, 1 fournie en supplément) -
Page 13: À L'aide De L'adaptateur De Monture Surface
À l’aide de l’adaptateur de monture Surface La caméra est fournie avec un adaptateur de montage en surface qui peut être fixé sur un mur ou au plafond. Si la caméra doit être installée avec l'adaptateur de montage au plafond (H5M-MT-DCIL1), voir À... -
Page 14: Câbles Acheminés Par Le Trou Passe-Câble Latéral
de montage. 3. Vissez les trois vis pour fixer l’adaptateur de montage à la surface de montage. Câbles acheminés par le trou passe-câble latéral Procédez comme suit si les câbles requis viennent de l'extérieur de la surface de montage et doivent longer le mur ou le plafond. - Page 15 Procédez comme suit pour installer l'adaptateur de surface sur la surface de montage : 1. Utilisez le gabarit de montage pour percer trois trous dans la surface de montage. 2. Coupez la languette du trou passe-câble latéral de l’adaptateur de montage en surface. 3.
-
Page 16: Installation Du Corps De La Caméra À L'adaptateur De Montage
de montage à la surface de montage. Installation du corps de la caméra à l’adaptateur de montage Important : Veillez à ne pas rayer ou toucher l'objectif de la caméra. Les marques ou traces de doigt qui en résultent sont susceptibles d'affecter la qualité globale de l'image. Laissez en place les protections extérieures de l'objectif de la caméra jusqu'à... - Page 17 a. Faites passer une extrémité du câble Ethernet à travers la gaine de protection du câble. Assurez-vous que l'orientation du câble et de la botte corresponde à celle qui est indiquée sur le schéma.s b. Sertissez le câble Ethernet. c. Après avoir connecté le câble à la caméra, faites glisser la botte sur le port Ethernet. 2.
- Page 18 sur l'adaptateur de montage. Inclinez la caméra de sorte que les deux clips avant s'accrochent sur le rebord de fixation de l'adaptateur de montage. 4. Poussez la partie arrière de la caméra dans l'adaptateur de montage. Le corps de la caméra s’enclenche et tient solidement.
-
Page 19: Installation De Montage Au Plafond
Contenu de la boîte de la caméra Assurez-vous que la boîte contient les éléments suivants : Caméra à dôme fixe H5M Avigilon (H5M-DO), la « caméra ». Les accessoires suivants sont inclus, mais pas requis, pour une installation avec un adaptateur de montage au plafond : Autocollant du modèle de montage en surface... -
Page 20: À L'aide De L'adaptateur De Montage Au Plafond
À l’aide de l’adaptateur de montage au plafond Si la caméra doit être installée au plafond, vous pouvez ignorer l’adaptateur de montage en surface qui est fourni avec la caméra et utiliser l’adaptateur de montage au plafond à la place. Remarque : L’épaisseur maximum de surface prise en charge pour le montage de l’adaptateur de montage au plafond est de 25 mm (1 po). - Page 21 1. Utilisez le gabarit de montage pour percer un trou d'entrée dans le plafond pour la caméra. 2. Insérez l’adaptateur de montage au plafond dans le trou d’entrée puis faites passer le câble nécessaire par l’adaptateur. À l’aide de l’adaptateur de montage au plafond...
- Page 22 3. Tirez le dispositif de retenue de la pince tenant les brides de serrage en place. 4. Poussez vers le haut les poignées de pince orange afin que les bras métalliques sortent de l’adaptateur de montage. À l’aide de l’adaptateur de montage au plafond...
-
Page 23: Installation Du Corps De La Caméra À L'adaptateur De Montage
5. Le pouce sur le bord extérieur de l’adaptateur de montage et l'index sur l'une des poignées de pince orange, forcez la pince vers le bas jusqu'à ce qu'elle soit fixée. 6. Répéter l' étape précédente de l'autre côté. Assurez-vous que les deux pinces soient au même niveau et horizontales. - Page 24 Remarque : Ce processus est le même pour les caméras montées en surface et au plafond. Le montage en surface est illustré dans les figures suivantes. Après avoir installé l’adaptateur de montage, fixez le corps de la caméra sur l’adaptateur, en suivant les étapes suivantes : 1.
- Page 25 3. Alignez les clips du boîtier de la caméra sur la base de la caméra au rebord de fixation de la caméra sur l'adaptateur de montage. Inclinez la caméra de sorte que les deux clips avant s'accrochent sur le rebord de fixation de l'adaptateur de montage. 4.
- Page 26 Installation du corps de la caméra à l’adaptateur de montage...
-
Page 27: Connexion À La Caméra
Ajouter un nouvel utilisateur pour créer le premier utilisateur. Pour plus d'informations, reportez-vous au Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5. Outil de configuration de la caméra version 1.4.4 ou ultérieure : les caméras découvertes dans l'état par défaut seront identifiées par... -
Page 28: Accès Au Flux Vidéo En Direct
Les paramètres d’adresse IP peuvent être modifiés au moyen d’une des méthodes suivantes : Interface du navigateur Web du dispositif : http://<camera IP address>/. Application logicielle NVMS (Network Video Management Software, par exemple, le logiciel Avigilon Control Center™). Méthode ARP/Ping. Pour plus d'informations, voir Configuration de l’adresse IP par le biais de la... -
Page 29: Orientation De La Caméra
Caméras fabriquées après le 1er janvier 2020 : ces caméras n'ont pas de nom d'utilisateur ou de mot de passe par défaut et seront dans un état d'usine par défaut. Vous devez créer un utilisateur avec les privilèges administrateur avant que la caméra ne soit opérationnelle. Pour plus d'informations, voir Initialisation d'un nom d'utilisateur et d'un mot de passe de caméra en... - Page 30 1. Desserrez les vis de blocage de la fonction panoramique et d'inclinaison si elles sont déjà fixées. L’objectif doit être orienté dans la direction générale de la vue souhaitée. L'illuminateur infrarouge en bas de la fenêtre optique indique le bas de la vue. 2.
-
Page 31: Fixation Du Pare-Soleil De La Caméra
Serrez la vis de blocage de l'inclinaison pour fixer la position de la caméra. 4. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. -
Page 32: Configuration De La Caméra
Pour plus d'informations, consultez le Guide Avigilon de l'utilisateur Camera Configuration Tool. Si la caméra est connectée au système Avigilon Control Center, vous pouvez utiliser le logiciel client pour configurer la caméra. Pour plus d’informations, consultez le Guide de l’utilisateur Client Avigilon Control Center. -
Page 33: Pour Plus Dʼinformations
Si la caméra est connectée à un système de gestion de réseau tiers, vous pouvez configurer les fonctions spéciales de la caméra dans son interface de navigateur Web. Pour plus d'informations, reportez-vous au Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5. -
Page 34: Voyant Led D'état De Connexion
Voyant LED d'état de connexion Une fois raccordée au réseau, le voyant LED d'état de connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit ce que le voyant LED indique : État de la Voyant LED d'état Description connexion... -
Page 35: Démontage De La Caméra
Démontage de la caméra Remarque : Ce processus est le même pour les caméras montées en surface et au plafond. Le montage au plafond est illustré dans les figures suivantes. 1. Insérez un tournevis à tête plate dans la petite fente entre le pare-soleil de la caméra et l'adaptateur de montage. - Page 36 4. Desserrez suffisamment la vis de blocage de la fonction panoramique pour qu'il y ait un petit espace sous la vis, comme illustré ci-dessous. Une fois que vous avez complètement desserré la vis, elle s'arrêtera. N'essayez pas de desserrer la vis plus loin que ce point.
- Page 37 6. Une fois l'arrière libéré, inclinez le corps de la caméra de manière à ce qu'il se détache des clips de l'adaptateur de montage et retirez-le de l'adaptateur de montage. Démontage de la caméra...
-
Page 38: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si le dispositif ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser le dispositif. Le bouton de réinitialisation du firmware est présenté... -
Page 39: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
ARP/Ping method (Désactiver la configuration de l'adresse IP statique via méthode ARP/Ping) est cochée dans l'interface du navigateur Web de la caméra. Pour plus d'informations, reportez-vous au Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5. -
Page 40: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Les conditions de garantie Avigilon de ce produit sont fournies à avigilon.com/warranty. Le service de garantie et l’assistance technique peuvent s’obtenir en contactant le Support technique Avigilon : avigilon.com/contact-us/. Garantie limitée et assistance technique...
