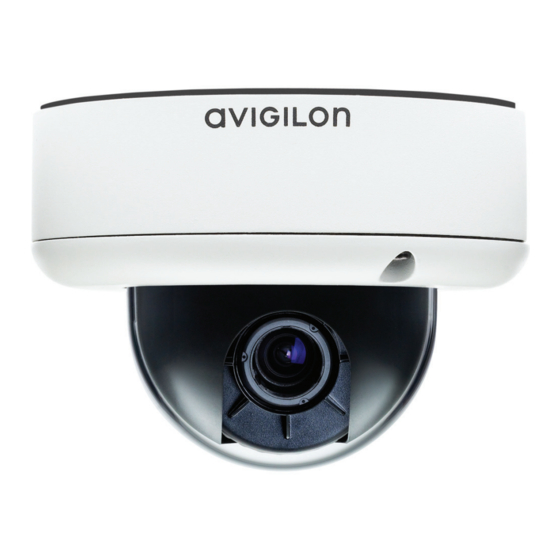

Avigilon H3-DO1 Guide D'installation
Masquer les pouces
Voir aussi pour H3-DO1:
- Guide de l'utilisateur (43 pages) ,
- Guide de l'utilisateur (34 pages)
Manuels Connexes pour Avigilon H3-DO1
Sommaire des Matières pour Avigilon H3-DO1
- Page 1 Guide d'installation Modèles de caméra dôme IP H.264 haute définition Avigilon™ : H3-DO1, H3-DO1-IR, H3-DO2, H3A-DO1, H3A-DO1-IR et H3A-DO2...
-
Page 2: Informations De Sécurité Importantes
Source) d’une sortie nominale de 12 VCC ou 24 VCA, 10 W minimum ou PoE (Power over Ethernet) de 48 VCC, 10 W minimum. Toute alimentation externe connectée à ce produit ne peut être connectée qu’à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées. -
Page 3: Mentions Réglementaires
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement. -
Page 4: Mentions Légales
États-Unis d’Amérique et dans d’autres pays (voir avigilon.com/patents). Sauf mention expresse écrite, aucune licence n'est octroyée vis-à-vis des droits d'auteurs, de la conception industrielle, de la marque de commerce, du brevet ou d'un autre droit de propriété intellectuelle d'Avigilon Corporation ou de ses concédants. -
Page 5: Table Des Matières
Table des matières Présentation générale Vue du dôme Vue de dessous Vue de face Vue arrière Vue IR Installation Outils et matériel requis Contenu de la boîte de la caméra Étapes d'installation Dépose du dôme de protection Installation et orientation des caméras d’analyse Fixation de la caméra dôme Raccordement des câbles Attribution d'une adresse IP... -
Page 6: Présentation Générale
Présentation générale Vue du dôme 1. Dôme de protection Dôme de protection résistant au vandalisme. 2. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 3. Vis résistantes aux effractions Vis imperdables Torx pour fixer le dôme de protection à la base. Présentation générale... -
Page 7: Vue De Dessous
Vue de dessous 1. Trou passe-câble Trou passe-câble pour les câbles requis pour faire fonctionner la caméra. 2. Trous de fixation Points de fixation pour la caméra. Vue de dessous... -
Page 8: Vue De Face
Vue de face 1. Contrôle de l'azimuth Permet de contrôler l'angle de l'image. 2. Vis à main de blocage de l'inclinaison Fournit un mécanisme de verrouillage pour le réglage de la bascule d'image. 3. Vis à main de blocage de la fonction panoramique Fournit un mécanisme de verrouillage pour le réglage du panoramique d'image 4. - Page 9 8. LED d'état de connexion Fournit des informations sur le fonctionnement de la caméra. Pour plus d'informations, voir Indications des LED à la page 17. 9. LED de liaison Indique si une connexion est active sur le port Ethernet. Vue de face...
-
Page 10: Vue Arrière
Vue arrière 1. Logement de carte SD Accepte une carte SD pour le stockage embarqué. Vue arrière... -
Page 11: Vue Ir
Vue IR 1. Bague d'illuminateur IR Assure l'éclairage dans le spectre IR. La bague d’illuminateur n’est pas fournie avec tous les modèles. Vue IR... -
Page 12: Installation
Petit tournevis à lame plate de 2 mm (ou 5/64 pouces) de large ; pour le raccordement de l'alimentation si l'appareil ne dispose pas de connexion PoE (Power over Ethernet). Contenu de la boîte de la caméra Assurez-vous que la boîte contient les éléments suivants : Caméra dôme IP haute définition Avigilon™ Bornier Clé Torx T20 ... -
Page 13: Dépose Du Dôme De Protection
Installation et orientation des caméras d’analyse Si vous installez une caméra d'analyse vidéo Avigilon™, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : ... - Page 14 jonctions octogonales de 4 po. Lors d’une installation en extérieur sur une surface verticale, le trou passe-câble latéral doit être orienté vers le bas. Figure 1 : Caméra dôme montée sur une surface verticale. Fixation de la caméra dôme...
-
Page 15: Raccordement Des Câbles
4. Tirez le câble requis à travers la rondelle et le trou passe-câble. Figure 2 : Caméra dôme montée au plafond. 5. Placez la rondelle dans le trou passe-câble. 6. Vissez les quatre vis dans les trous de fixation pour fixer la caméra dôme au plafond ou au mur. Ne serrez pas les vis. -
Page 16: Attribution D'une Adresse Ip
Interface du navigateur Web : http://<adresse IP>/ Application logicielle NVMS (Network Video Management Software, par exemple, le logiciel Avigilon Control Center). REMARQUE : Le nom d'utilisateur par défaut de la caméra est admin et le mot de passe par défaut de la caméra admin. -
Page 17: Orientation De La Caméra Dôme
Orientation de la caméra dôme 1. Sur la caméra, desserrez les vis du verrou de panoramique et d'inclinaison. 2. Tournez l'objectif dans la direction souhaitée en appliquant les mouvements de panoramique et d'inclinaison. 3. Une fois la direction souhaitée obtenue, serrez les vis du verrou de panoramique et d'inclinaison pour maintenir la caméra dôme en position. -
Page 18: Pour Plus D'informations
Avigilon Control Center Guide de l'utilisateur client Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition H.264 Avigilon Guide de l'utilisateur de l'outil de configuration de la caméra Les manuels sont disponibles sur le Avigilon site Web : avigilon.com/support-and-downloads... -
Page 19: Connexions Des Câbles
Connexions des câbles Raccordement de l'alimentation externe Si la technologie PoE n'est pas disponible, la caméra doit être alimentée par le biais du bloc connecteur d'alimentation amovible. Reportez-vous aux schémas présentés dans ce guide pour localiser le bloc connecteur d’alimentation. Les informations relatives à... -
Page 20: Raccordement De Microphones, Haut-Parleurs Et Moniteurs Vidéo
Figure 3 : Exemple d'application. 1. Mise à la terre 2. Entrée — Pour l’activer, raccordez l’entrée à la broche de mise à la terre. Pour la désactiver, laissez-la déconnectée ou appliquez une tension de 3 à 15 V. 3. Sortie — Lorsqu’elle est active, la sortie est connectée en interne avec la broche de mise à la terre. Le circuit est ouvert lorsqu'il est inactif. - Page 21 Figure 4 : Connecteur audio/vidéo mini-jack 1. ENTRÉE audio 2. SORTIE vidéo composite 3. TERRE 4. SORTIE audio REMARQUE : La SORTIE vidéo composite n’est pas disponible sur les modèles de caméra d’analyse vidéo 3 MP. Raccordement de microphones, haut-parleurs et moniteurs vidéo...
-
Page 22: Indications Des Led
Indications des LED Une fois raccordée au réseau, le voyant LED d'état de la connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une... -
Page 23: Réinitialisation Aux Paramètres D'usine Par Défaut
Réinitialisation aux paramètres d’usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser la caméra. Le bouton de réinitialisation du firmware est présenté... -
Page 24: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
Configuration de l’adresse IP par le biais de la méthode ARP/Ping Procédez selon les étapes suivantes pour configurer la caméra et utiliser une adresse IP spécifique : 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. 2. -
Page 25: Nettoyage
Nettoyage Bulle du dôme Si l’image vidéo devient floue ou est déformée par endroits, il se peut qu’un nettoyage de la bulle du dôme soit nécessaire. Pour nettoyer la bulle du dôme, procédez comme suit : Utilisez un savon doux ou un détergent non abrasif pour enlever la poussière ou les traces de doigts. ... -
Page 26: Spécifications
Caméra Entrée audio Entrée de ligne A/V mini-jack (3,5 mm) Sortie vidéo Connecteur NTSC/PAL A/V mini-jack (3,5 mm) H3-DO1 : 3-9 mm, F1.2, P-iris Objectif H3-DO2 : 9-22 mm, F1.6, P-iris Stockage embarqué Logement SD/SDHC/SDXC – Classe 4 minimum ; classe 6 ou supérieure recommandée Réseau Réseau 100Base-TX Type de câblage... - Page 27 au lithium manganèse 3 V Batterie de secours (modèle avec stockage embarqué uniquement) Environnement Température de -30 °C à +50 °C (-22 °F à 122 °F) fonctionnement Température de -40 °C à +70 °C (-40 °F à 158 °F) stockage Humidité 0 - 95 % sans condensation Certifications ROHS Certifications WEEE UL 60950-1...
-
Page 28: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Vous pouvez consulter les termes de la garantie Avigilon de ce produit à l'adresse suivante : avigilon.com/warranty. Vous pouvez obtenir le service de garantie et l'assistance technique en contactant le support technique Avigilon à l'adresse : avigilon.com/contact-us/.
