Transmetteur pH/rédox 2050 e

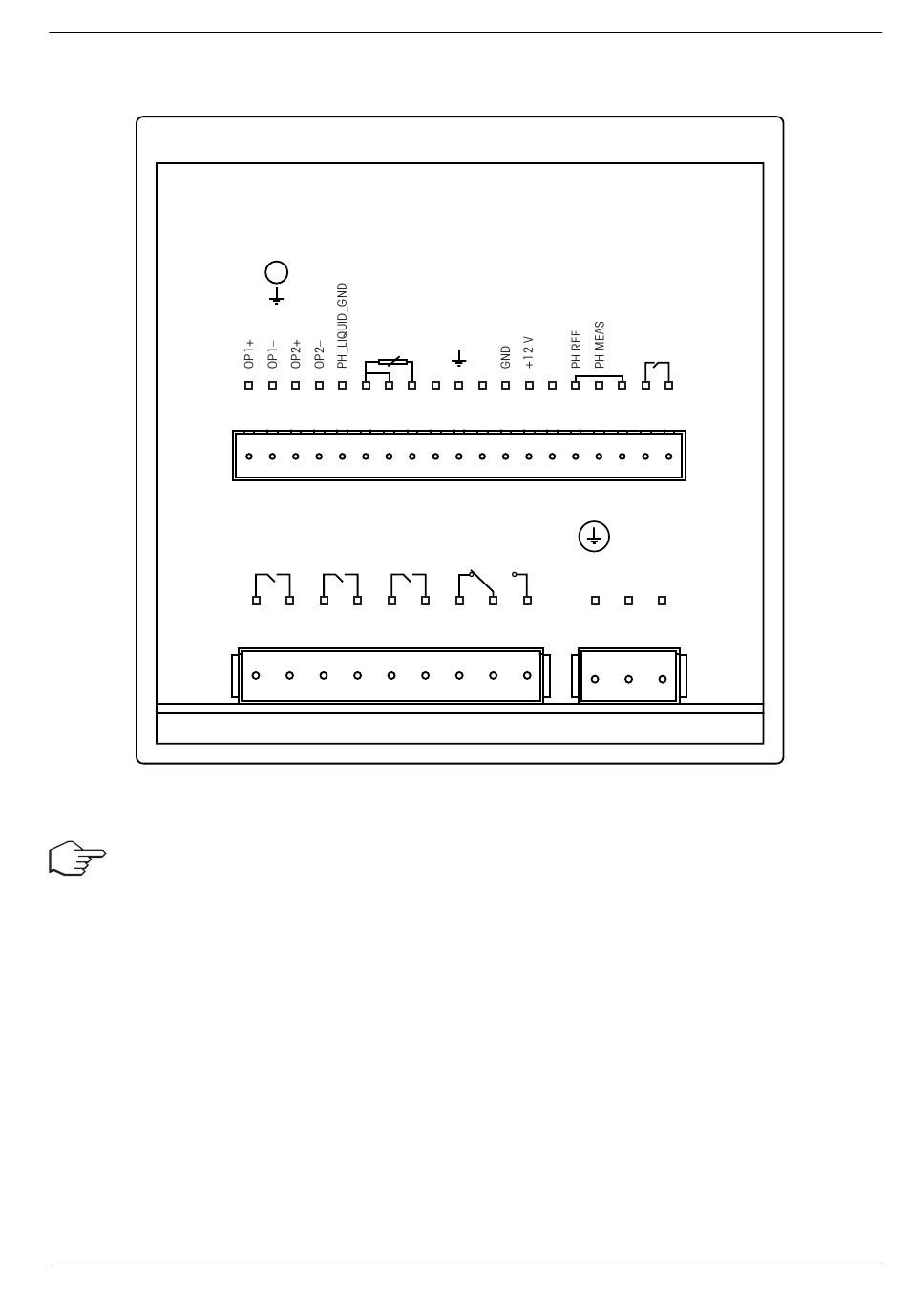

Connecteurs de la version pour montage sur tableau
J5
Important: Le relais des alarmes fonctionne comme un système "actif faible" autrement dit il
bascule sur "OFF" en état d'alarme. Pour cette raison le système d'affichage d'alarme doit être
raccordé aux contacts 'NC' du relais (5 & 6).
Remarque:
a) Côté installation, la ligne d'alimentation secteur doit être équipée d'un interrupteur ou d'un dis-
positif de disjonction.
b) L'interrupteur ou le dispositif de disjonction doit être installé à proximité de l'appareil de telle
sorte qu'il soit facilement accessible à l'utilisateur.
c) L'interrupteur ou le dispositif de disjonction doit être marqué comme disjoncteur secteur pour
l'appareil.
© 05/02 Mettler-Toledo GmbH, CH-8606 Greifensee
Printed in Switzerland
PT100
PT1000
31
30
29
28
27 26
25
24
REL A
REL B
WASH RELAY
2
1
2
1
2
12
11
10
9
8
E
23
22
21
20
19
18
17
16
ALARM RELAY
E
1
1
2
3
7
6
5
4
3
PH / MV
HOLD
15
14 13
N
L
2
1
Transmetteur pH/rédox 2050 e
52 121 140
