Installation
AVIS
▶ Les terminaisons d'évent doivent respecter les dégagements mini-
maux suivants par rapport aux compteurs électriques, aux compteurs
de gaz, aux régulateurs et à l'équipement de décharge : 4 pieds (1
220 mm) [Canada 1 830 mm] à l'horizontale, et en aucun cas au-
dessus et en dessous, à moins qu'une distance horizontale de 4 pieds
(1 220 mm) [Canada 1 830 mm] soit maintenue.
3
X
3

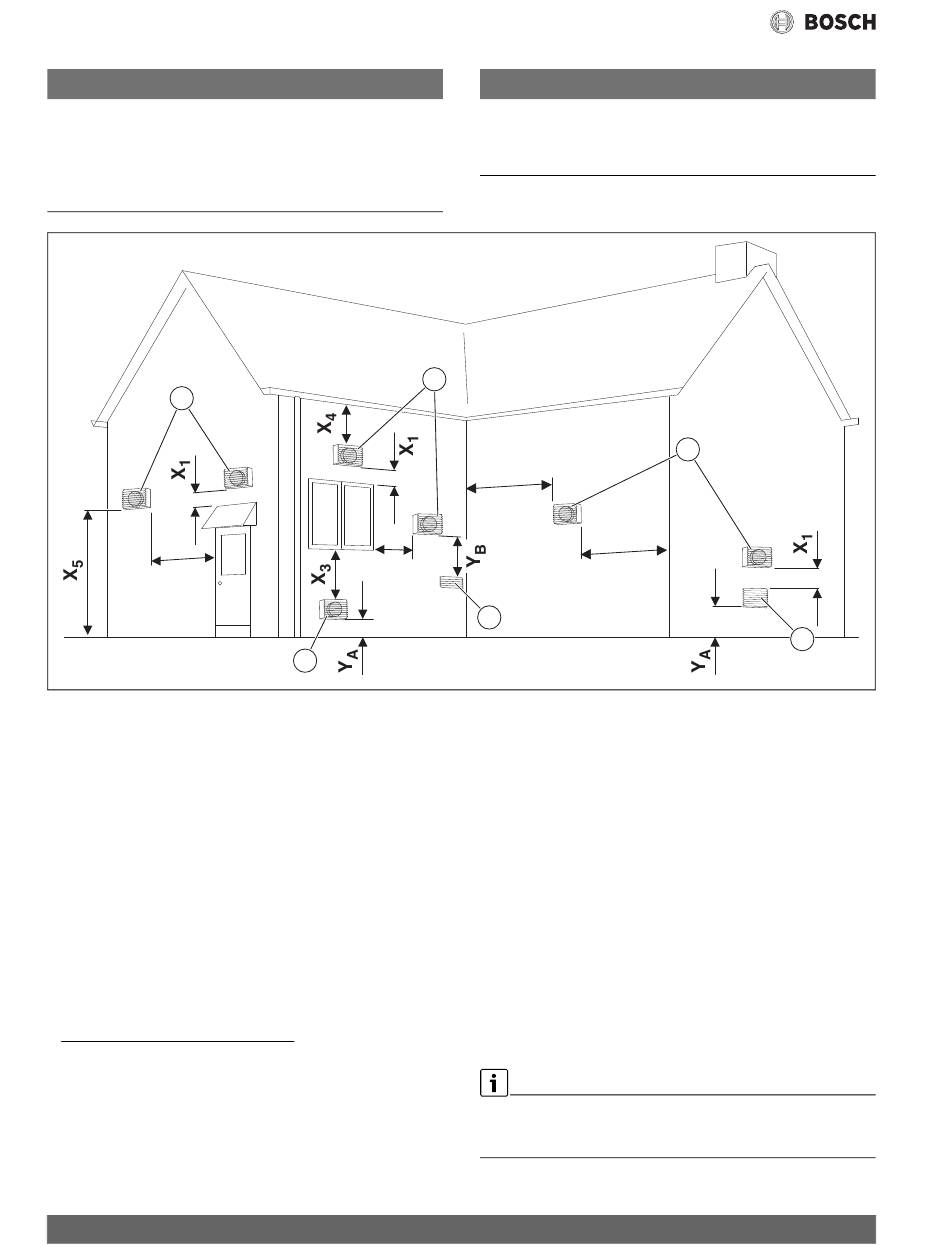

Fig. 31 Position du tuyau d'évent et d'air de combustion
Event direct (circuit de combustion etanche):
[1] Entrée d'air forcée
[2] Entrée d'air par gravité
[3] Borne d'évacuation
X 1 pied (305mm)
1
1)
X Cf. note
2
X 1 pied (305mm)
3
3 pieds (915mm) Canada for models K...35-3A and K...42-3A
1)
X Cf. note
4
2)
X 7 pieds (2135mm)
5
Y Au moins 1 pied (305 mm) au-dessus du niveau ou de la limite de
A
la neige au sol
Y La borne d'évacuation doit être au moins :
B
3 pieds (915 mm) au-dessus d'une arrivée d'air forcée dans la
1) Pour des dégagements non spécifiés dans la norme ANSI Z223 1 / NFPA 54 ou
CSA B149.1
Dégagement conformément aux codes d'installation locaux et aux exigences
imposées par le fournisseur de gaz, incluant l'autorité ayant compétence.
2) Un évent ne doit pas aboutir directement au-dessus d'un trottoir ou d'une allée
pavée située entre 2 résidences familiales individuelles et qui dessert les deux
habitations.
42
3
X
3
3
AVIS
▶ Pour des dégagements non spécifiés dans la norme ANSI Z223 1 /
NFPA 54 ou CSA B149.1 Dégagement conformément aux codes
d'installation locaux et aux exigences imposées par le fournisseur de
gaz, incluant l'autorité ayant compétence.
X
2
X
2
1
limite de 10 pieds (3 050 mm) à l'horizontale - États-Unis
6 feet (1830 mm) au-dessus d'une arrivée d'air forcée - Canada
Appareil dote d'un ventilateur (air ambiant):
[1] Entrée d'air forcée
[2] Entrée d'air par gravité
[3] Borne d'évacuation
X 1 pied (305mm)
1
1)
X Cf. note
2
X 1 pied (305mm)
3
3 pieds (915mm) Canada modèles K...35-3A et K...42-3A
1)
X Cf. note
4
X 7 pieds (2135mm) au-dessus d'une allée publique
6
Y Au moins 1 pied (305mm) au-dessus du niveau ou de la limite de
A
la neige au sol
Y La borne d'évacuation doit être au moins:
B
3 pied (915 mm) au-dessus d'une arrivée d'air forcée dans la
limite de 10 pieds (3050 mm) à l'horizontale - USA
6 pieds (1830 mm) au-dessus d'une arrivée d'air forcée - Canada
Dégagement conformément aux codes d'installation locaux et aux exi-
gences imposées par le fournisseur de gaz, incluant l'autorité ayant com-
pétence.
Greenstar FS/Combi FS – 6 720 816 322 (2021/02)
