Appareils KBR..-3A (appareils de chauffage) avec ballon d'ECS : désinfection thermique
9
Appareils KBR..-3A (appareils de chauffage)
avec ballon d'ECS : désinfection thermique
La désinfection thermique couvre le système d'ECS, robinets compris.
Pour les ballons d'ECS solaires, la portion solaire du ballon n'est pas cou-
verte.
AVERTISSEMENT
Risque de brûlure!
De l'eau chaude peut provoquer de graves brûlures.
▶ Exécuter une désinfection thermique uniquement en dehors des
heures normales de fonctionnement, ou installer un mitigeur ther-
mostatique.
▶ Fermer tous les robinets d'ECS.
▶ Avertir les occupants du risque de brûlure en cas d'absence de miti-
geur thermostatique.
▶ Régler l'heure et la température ECS en conséquence sur l'unité de
commande du chauffage avec le programme ECS.
▶ Régler toute pompe de recirculation d'ECS en mode de fonctionne-
ment continu.
▶ Tourner le thermostat ECS dans le sens des aiguilles d'une montre sur
max (env. 158 °F (70 °C)).
3
4
2
5
1
6
max

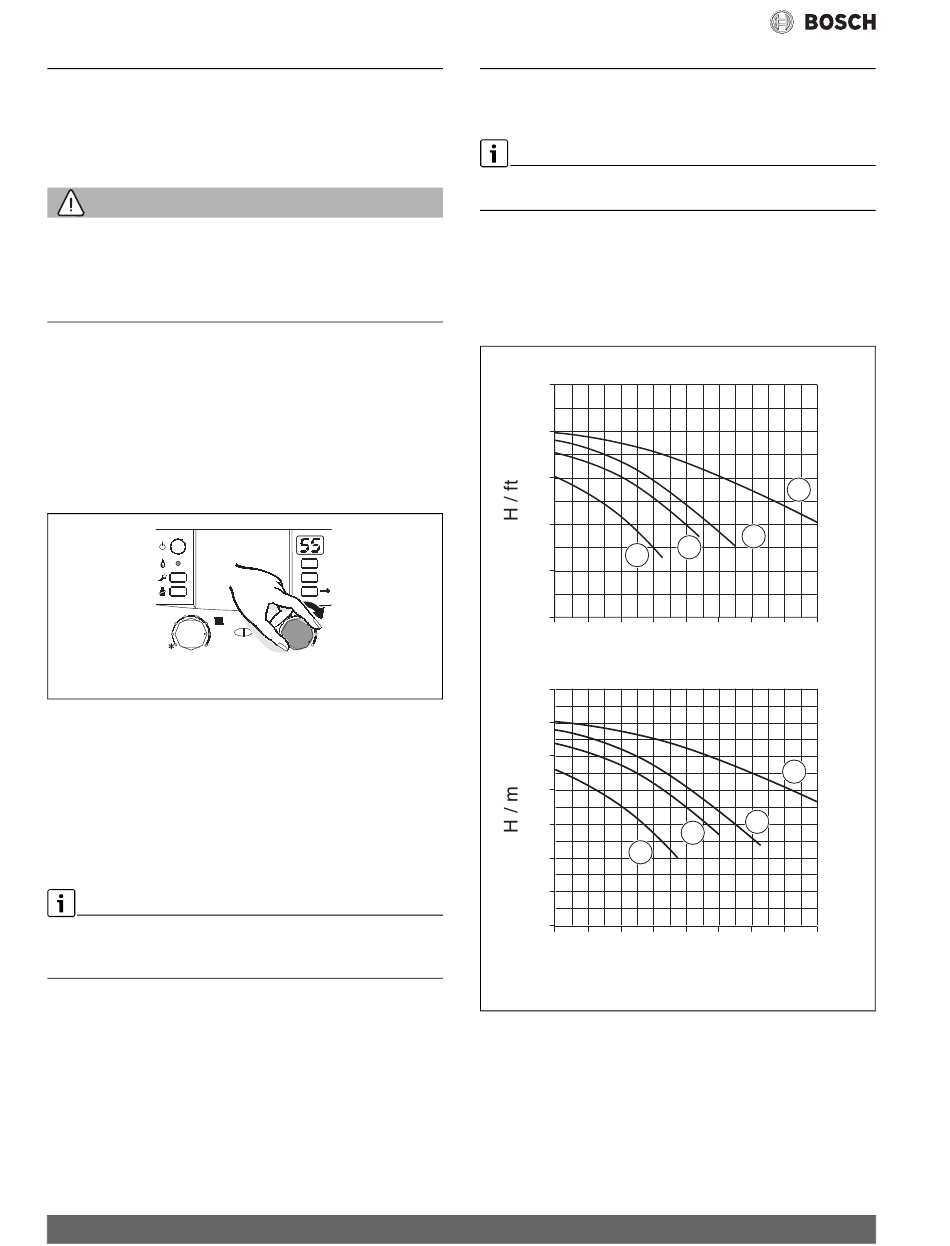

Fig. 67 Désinfection thermique
▶ Attendre que la température maximale soit atteinte.
▶ Ouvrir tous les robinets d'ECS, du plus proche au plus éloigné, et tirer
de l'eau chaude jusqu'à ce qu'elle atteigne une température minimale
de 158 °F (70 °C) au niveau de tous les robinets pendant au moins 3
minutes.
▶ Réinitialiser le thermostat d'ECS, la pompe de recirculation d'ECS et
l'unité de commande du chauffage sur le mode de fonctionnement
par défaut.
Une désinfection thermique peut également être effectuée automatique-
ment et sur une base régulière ; consulter la notice d'utilisation de l'unité
de commande du chauffage fournie.
56
reset
eco
4
3
e
2
1
6
max
6 720 615 065-10.1O
10
Pompe de chauffage
10.1
Protection antiblocage
Cette fonction permet d'éviter le blocage de la pompe de chauffage
après un arrêt prolongé.
Après chaque arrêt de pompe, un chronométrage est lancé. Après
24 heures, la pompe de chauffage se met brièvement en marche.
10.2
Modification de la courbe de la pompe de chaudière
La vitesse de la pompe de chaudière peut être modifiée en utilisant le
cadran sur la pompe.
25
20
15
10
1
5
0
0
1
2
3
V / gpm
7
6
5
4
3
1
2
1
0
0
200
400
600
Fig. 68 Courbe de la pompe de chaudière de l'appareil de chauffage
KBR..-3A
Greenstar FS/Combi FS – 6 720 816 322 (2021/02)
4
3
2
4
5
6
7
8
.
4
3
2
800
1000
1200
1400
1600
.
V / l/h
6 720 641 933-59.1O
