Y
1

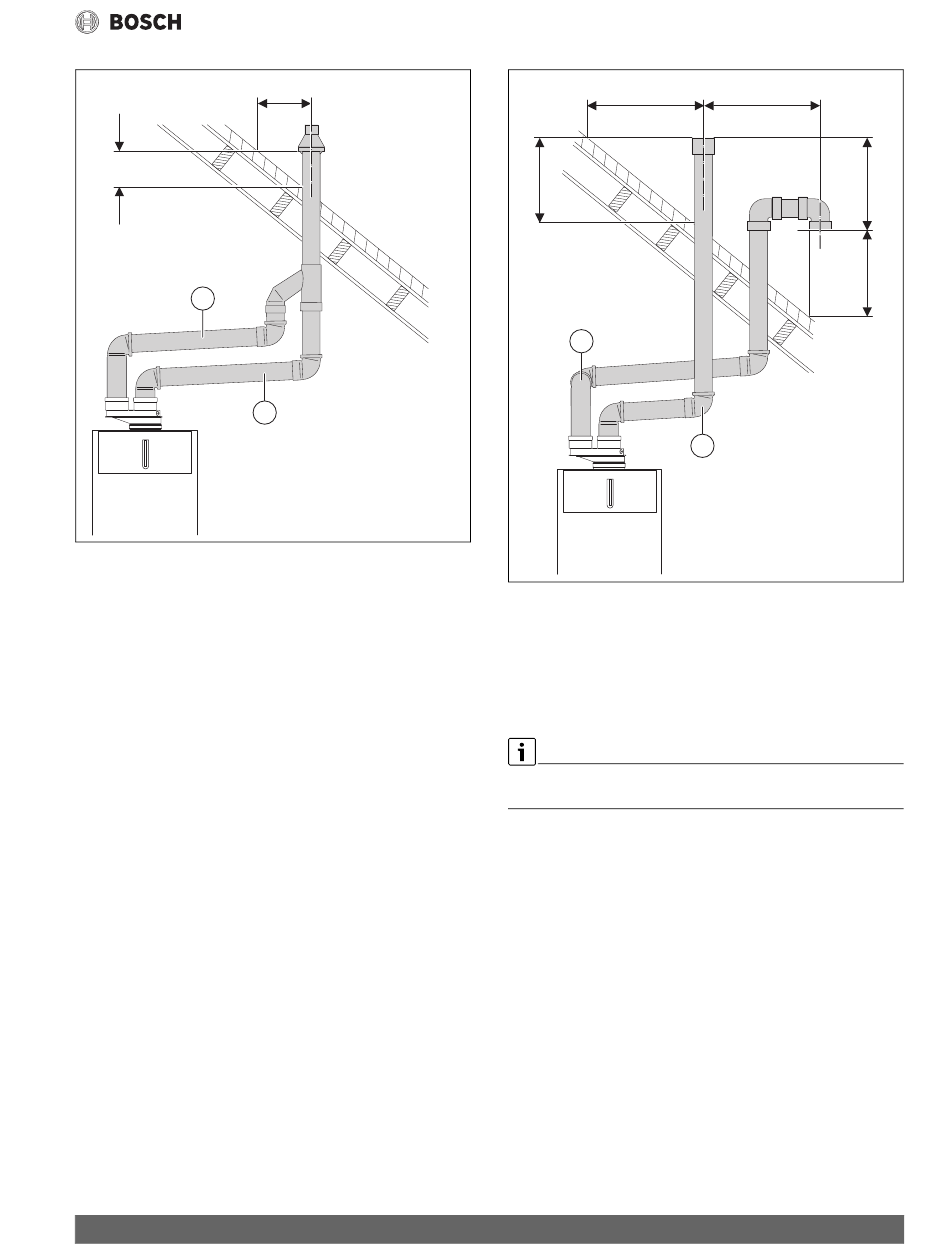

Fig. 38 Système de ventilation verticale (circuit de combustion
étanche)
Légende de la Fig. 36, Fig. 37 et Fig. 38:
[1]
Aspiration
[2]
Évacuation
[3]
Terminaison concentrique
X
Plus de 12 pouces (305mm)
Y
12 pouces (305mm) au-dessus du niveau de neige maximal ou au
moins 24 pouces(610mm) selon ce qui se situe le plus haut
Greenstar FS/Combi FS – 6 720 816 322 (2021/02)
X
2
6 720 810 590-25.1Wo
X
Y
1
Fig. 39 Système de ventilation verticale (circuit de combustion
étanche)
[1]
Aspiration
[2]
Évacuation
X
Plus de 12 pouces (305mm))
Y
12 pouces (305mm) au-dessus du niveau de neige maximal ou au
moins 24 pouces(610mm) selon ce qui se situe le plus haut
La transition d'un tuyau rigide à un tuyau ondulé doit être conforme à la
norme S636 - Tuyau d'évent synthétique pour chaudières à gaz
Installation
X
2
6 720 810 590-26.1Wo
45
X
Y
