5.6 SCARICO FUMI

Il focolare funziona con la camera di combustione
in depressione è pertanto indispensabile assicurarsi
che lo scarico dei fumi e le relative giunzioni siano
a tenuta.
Il focolare deve essere collegato ad un proprio
sistema di evacuazione fumi esclusivo, ed idoneo
ad assicurare una adeguata emissione in atmosfera
dei prodotti della combustione.
I componenti che costituiscono il sistema di
evacuazione dei fumi devono essere idonei alle
speci che condizioni di funzionamento e provvisti
di marcatura CE.
Il dimensionamento dello scarico dei fumi deve
essere fatto in osservanza alla norma Uni EN
13384-1.
E' consigliato isolare il canale da fumo oppure
utilizzare tubi in acciaio a doppia parete, escluso
eventualmente il primo tratto verticale se interno.
Si consiglia di effettuare un massimo di 3 cambi
di direzione non maggiori di 90° compreso quello
derivante dal collegamento dell'apparecchio al
camino, con lunghezza del canale da fumo in
proiezione orizzontale non maggiore di 2 metri.
Utilizzare sempre un raccordo con tappo di
ispezione ad ogni variazione orizzontale e verticale
del percorso di scarico fumi.
Ancorare le tubazioni con appositi collari alla parete.
Il raccordo di scarico dei fumi NON DEVE ESSERE
collegato:
- ad un camino utilizzato da altri generatori
(caldaie, stufe, caminetti, ecc....);
- a sistemi di estrazione d'aria (cappe, s ati,
ecc....) anche se "intubato".
E' vietato installare valvole che ostruiscano l'uscita
dei fumi.
Lo scarico dei prodotti di combustione deve essere
previsto a tetto.

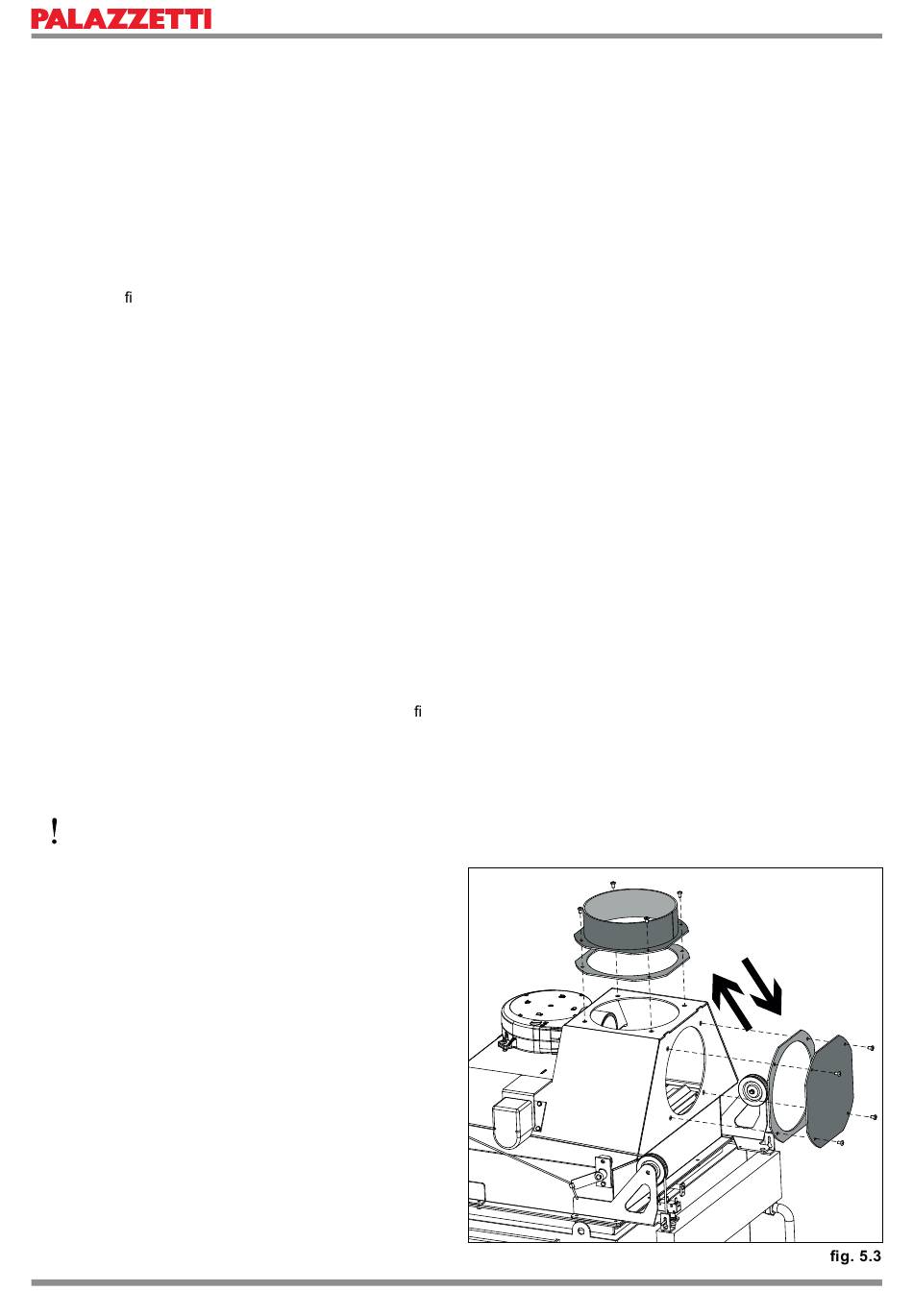

E' possibile collegare il focolare con l'uscita dei
fumi superiore oppure posteriore (fig. 5.3). In
quest'ultimo caso è necessario smontare il collare
superiore e sostituirlo al tappo sul posteriore del
focolare. A sua volta il tappo posteriore andrà
avvitato sulla parte alta.
• Attenersi alle indicazioni riportate nella scheda
tecnica relativamente al valore del tiraggio del
camino.
