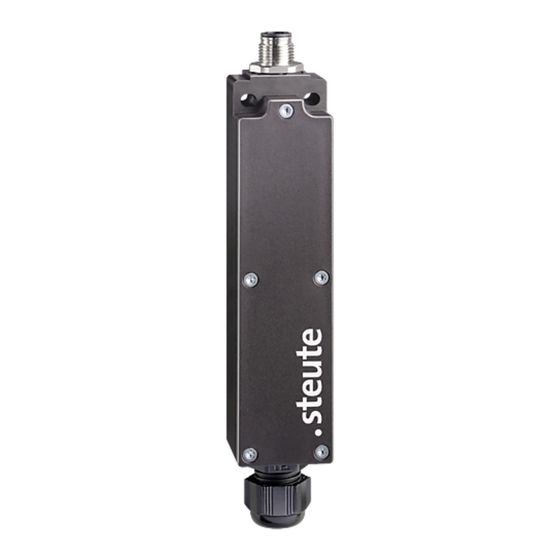

RF 96 ST SW868/SW915/SW917/SW922 Vcc extern
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Das Gerät besteht im Wesentlichen aus drei Teilen: der Spannungsver-
sorgung, dem Funkteil mit integriertem Interface für die externe Sen-
sorik und dem Anschlussteil für die externe Sensorik. Die Spannungs-
versorgung erfolgt über den M12-Anschlussstecker. Die Sensoren
oder Schalter können im Anschlussraum unter dem Gehäusedeckel
angeschlossen werden. An diesen Anschlussklemmen können beliebi-
ge Sensoren mit PNP-Ausgang oder andere mechanische Schalter mit
Goldkontakten angeschlossen werden. Hierfür kann die als Zubehör
erhältliche Anschlussleitung, Mat.-Nr. 1189960, benutzt werden. Bei
den mechanischen Schaltern wird ein Schließer/Öffner-Kontakt von
Plus (Pin 1) zum Eingang (Pin 4) benötigt. Bei Überschreiten des
Schwellwertes wird eine Sendung des Funkteils ausgelöst. Die Über-
tragung erfolgt auf einer Frequenz von 868,3 MHz (EU) oder 915,0 MHz
(USA, Kanada, Mexiko) oder 917,0 MHz (Brasilien) oder 916,5 MHz
(Japan). Der Empfänger muss das sWave ® Protokoll der steute-Mo-
dule unterstützen. Der Funksensor wird über die M12-Steckverbin-
dung mit Energie versorgt und verfügt über eine interne Spannungsre-
gelung um das Funkmodul zu betreiben. Der externe Sensor muss
einen PNP-Ausgang aufweisen und steuert über ein Interface das
Funkmodul. Alternativ kann ein mechanischer Kontakt benutzt wer-
den, der + nach A schaltet.
Befestigung / Anschluss
Den Funkschalter auf einer ebenen Fläche befestigen. Der Funkschal-
ter ist gemäß der in der Montage- und Anschlussanleitung des Emp-
fängers beschriebenen Inbetriebnahme einzulernen. Die Reichweite
hängt stark von den örtlichen Gegebenheiten ab. So kann das Funksi-
gnal stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt
auch für dünne Folien wie z.B. Aluminium- Kaschierung auf Dämm-
materialien. Im Einzelfall ist ein Test mit dem Feldstärkemessgerät
swView 868, Mat.-Nr. 1190393, bzw. swView 915, Mat.-Nr. 1221794,
vorab durchzuführen (swView 922 und swView917 nur auf Anfrage).
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld:
Sichtverbindung im Innenbereich:
Sichtverbindung freies Feld (SW922):
Sichtverbindung im Innenbereich (SW922):
Hinweise
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden da sonst dieses Signal unterdrückt wird.
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde, nicht-
kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Keine Druckluft verwenden, um
zu reinigen.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur Entsorgung
beachten.
- Materialien getrennt dem Recycling zuführen.
1 / 16
90...100%
65...95%
10...90%
0...10%
ca. 450 m
ca. 40 m
ca. 150 m
ca. 20 m
