steute RF RC 10 EN868 Instructions De Montage

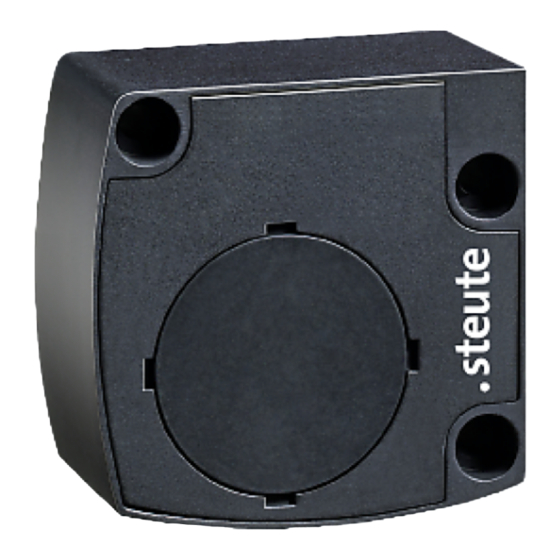

RF RC 10 EN868
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttori di radio
Instruções de montagem e instalação / Interruptores de rádio frequência
Инструкции Монтаж и Коммутация / Переключатели c сигнальной технологией
deutsch (Originalsprache)
Bestimmung und Gebrauch
Die Funkschalter der Reihe RF RC 10 EN868 entsprechen den Europä-
ischen Normen für Funkanlagen und Telekommunikationsendeinrich-
tungen 1999/5/EG. Der einkanalige Funkschalter dient dem Schalten
elektrischer Verbraucher mittels Funkübertragung. Die Übertragung
erfolgt auf einer Frequenz von 868,3 MHz. Der Empfänger muss das
EnOcean Protokoll der PTM- und STM-Module unterstützen.
Befestigung / Anschluss
Den Funkschalter auf einer ebene Fläche befestigen. Der Funkschal-
ter ist gemäß der in der Montage- und Anschlussanleitung des Emp-
fängers beschriebenen Inbetriebnahme einzulernen. Die Reichweite
hängt stark von den örtlichen Gegebenheiten ab. So kann das Funksi-
gnal stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt
auch für dünne Folien wie z. B. Aluminium- Kaschierung auf Dämm-
materialien. Im Einzelfall ist ein Test mit dem Feldstärkemessgerät
EPM 300, Art.-Nr. 01.08.0416 vorab durchzuführen. Typische Reichwei-
ten sind:
Sichtverbindung freies Feld: ca. 150 m
Sichtverbindung in Gängen: ca. 15 m
Sichtverbindung in Hallen: ca. 50 m
Hinweise
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms basierend auf der EnOcean Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden da sonst dieses Signal unterdrückt wird.
Die Geräte sind im Gebiet der EU, der Schweiz und in Zypern anmel-
de- und gebührenfrei zu betreiben. Der Einsatz in anderen Ländern
ist explizit zu klären! Änderungen, die dem technischen Fortschritt
dienen, vorbehalten. Umbauten und Veränderungen am Schalter sind
nicht gestattet. steute übernimmt keine Haftung für Empfehlungen,
die durch diese Beschreibung gegeben oder impliziert werden. Auf-
grund dieser Beschreibung können keine neuen, über die allgemeinen
steute-Lieferbedingungen hinausgehenden, Garantie-Gewährlei-
stungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Prüfen des Betätigers auf Leichtgängigkeit
2. Entfernen von Schmutzresten
3. Nachschmieren der Wellen oder Bolzen
English
Destination and use
The wireless switches of series RF RC 10 EN868 comply with the Euro-
pean standards on radio equipment and telecommunications terminal
equipment 1999/5/EC. The one channel radio switch is used to switch
electrical loads via radio transmission. The transmission is carried out
at a frequency of 868.3 MHz. The receiver must conform to the EnO-
cean protocol of the PTM- and STM-modules.
Mounting / Wiring
The wireless switch should be mounted on an even surface. The radio
switch must installed according to the mounting and wiring instruc-
tions of the receiver. The sensing range accordingly depends on the
local conditions. Thus the radio signal can be strongly affected by con-
ductive materials. This also includes thin foils, e.g. aluminium lamina-
tions on insulation materials. A test with the field strength indicator
EPM 300, part No. 01.08.0416 should be carried out. Typical sensing
ranges are:
Sight connection outside: approx. 150 m
Sight connection in walkways: approx. 15 m
Sight connection in halls: approx. 50 m
Notices
The transmission of one switching command from transmitter to re-
ceiver lasts approx. 80 to 100 ms on basis of the EnOcean data trans-
mission. The switching signal of a transmitter must not be generated
in shorter time sequences otherwise this signal will be suppressed.
The devices can be operated registration- and license-free on the ter-
ritory of the EC, Switzerland and Cyprus. The use in other countries
must be explicitely clarified! Subject to technical modifications. Re-
construction and alterations at the switch are not allowed. Moreover
steute does not assume any lia-bility for recommendations made or
implied by this description. From this description new claims for gua-
rantee, warranty or liability cannot be derived beyond the general
terms and conditions of delivery.
Maintenance
With rough conditions, we recommend routine maintenance
as follows:
1. Check actuator for easy operation.
2. Remove all dirt or particles.
3. Lubricate cam and roller shafts.
