Montage Van De Vin; Montage Van Het Richtingsroer - Reely SKY PC-21 Notice D'emploi

b) Montage van de vin
Ook de vin wordt met dubbelzijde kleefstroken aan de romp bevestigd.
De hiervoor benodigde kleefstroken zijn reeds aan de vin gemonteerd.
Niet-optionele montageposities zijn slechts moeilijk te corrigeren.
Daarom raden wij aan deze werken met een helper uit te voeren.
Plaats als test de vin (1) in de voorziene positie in de romp (2). De
grote zijde van de vin wijst hierbij naar binnen.
Onnauwkeurige passingen moeten met een cuttermes en/of fijn
schuurpapier voorzichtig worden gecorrigeerd. Let hierbij op dat iets
meer vrije ruimte ontstaat door de beschermfolie af te trekken en zo de
montage wordt vergemakkelijkt.
Na een succesvolle controle trekt u de vin af.
Verwijder de beschermfolie van de vin. Monteer de vin zoals voorheen
al „droog" geprobeerd in de romp. Als de vin perfect in de voorziene
positie zit, drukt u deze stevig op de romp.
c) Montage van het richtingsroer
Ook het richtingsroer wordt met dubbelzijde kleefstroken aan de romp
bevestigd. De hiervoor benodigde kleefstroken zijn reeds aan de romp
gemonteerd.
Niet-optionele montageposities zijn slechts moeilijk te corrigeren.
Daarom raden wij aan deze werken met een helper uit te voeren.
Plaats als test het richtingsroer (1) in de voorziene positie in de romp
(2).
Onnauwkeurige passingen moeten met een cuttermes en/of fijn
schuurpapier voorzichtig worden gecorrigeerd. Let hierbij op dat iets
meer vrije ruimte ontstaat door de beschermfolie af te trekken en zo de
montage wordt vergemakkelijkt.
Na een succesvolle controle trekt u het richtingsroer opnieuw af.
Verwijder de beschermfolie van de romp. Monteer het richtingsroer zoals
voorheen al „droog" geprobeerd in de romp.
Als het richtingsroer perfect in de voorziene positie zit, drukt u deze
stevig op de romp.
60

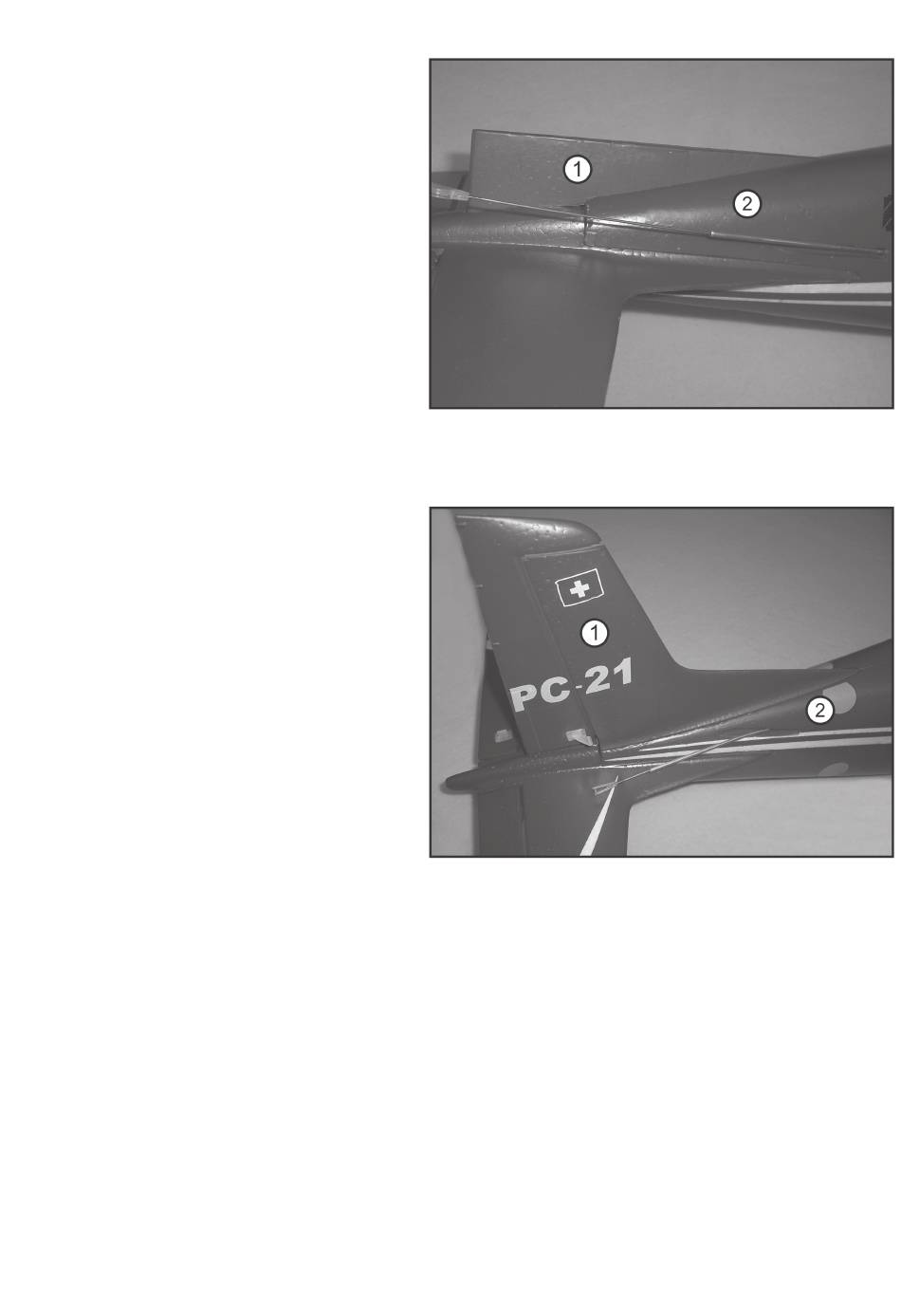

Afb. 3
Afb. 4
