Manuel d'utilisation et de maintenance du CheckPoint Pharma et CheckPoint
Méthode 2 – En utilisant la source d'alimentation externe du client.
10 (masse)
10 (gnd)
9 (+11 à +24 V)
9 (+11 to +24 V)
8 (-)
7 (+)
TB2
Interne à l'analyseur
Internal to Analyzer
K1 = Terminal ordinateur personnalisé
K1 = Custom Computer Terminal

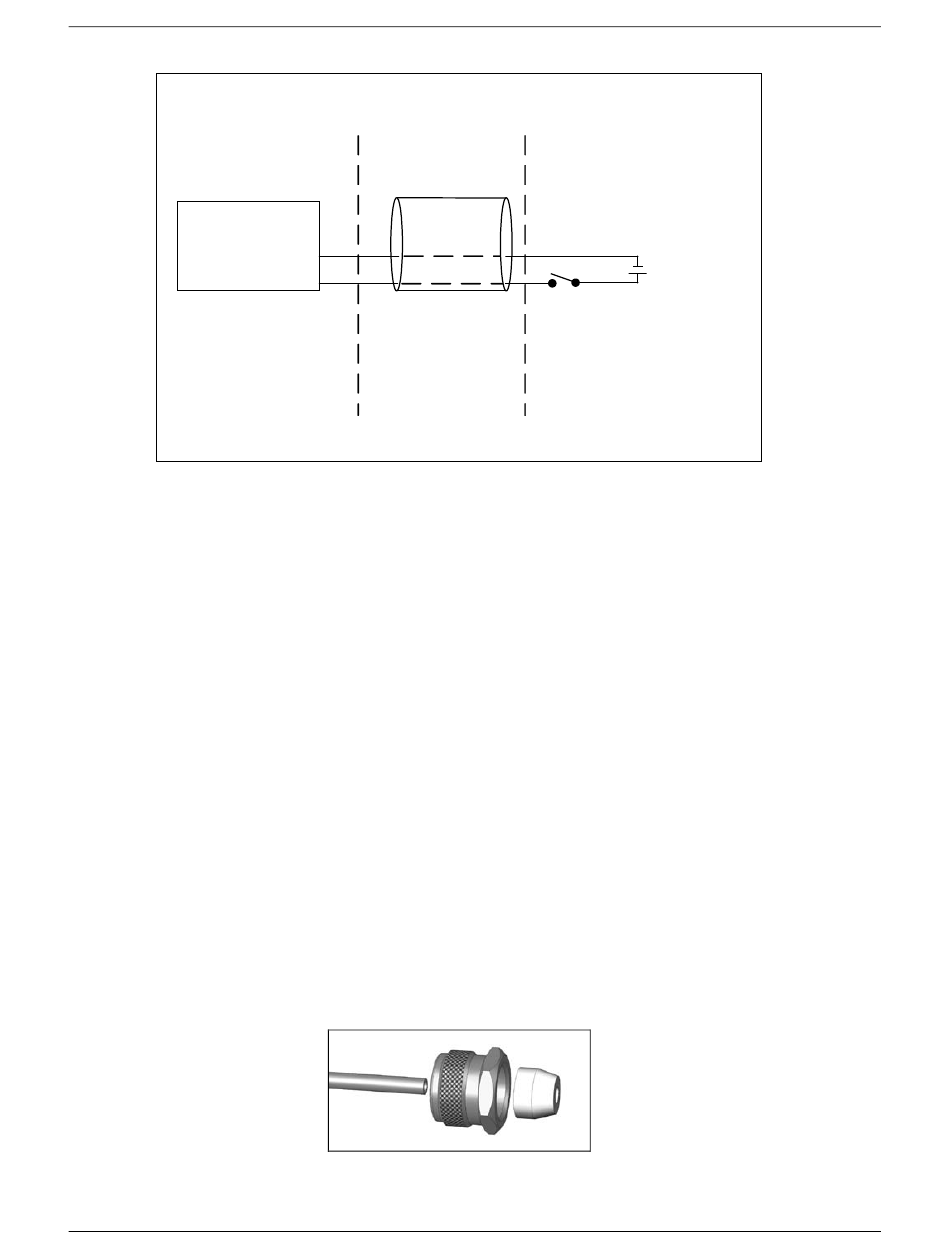

Figure 16 : Option de câblage disponible pour l'entrée binaire en utilisant l'alimentation
Étape 4 : installation de l'entrée d'échantillon et de la
sortie d'évacuation des déchets
Le capteur est généralement utilisé en mode en ligne pour mesurer un flux échantillon. L'alimentation
en eau doit être coupée jusqu'à ce que le tuyau d'entrée d'échantillon soit complètement installé et
que le capteur soit prêt à démarrer l'analyse. Pour éviter l'introduction de particules dans le capteur,
installez également le filtre en ligne disponible en option sur l'entrée d'échantillon.
1. Si vous utilisez l'entrée standard fournie avec le capteur, fixez-la au système et serrez à l'aide
d'une clé plate de 7/16. Serrez le raccord en tournant d'un quart de tour à la main. Ne serrez pas
excessivement.
Le kit d'accessoires inclut un adaptateur de 1/4" à 1/8" si vous devez raccorder d'autres
équipements aux connexions fluidiques existantes. Le kit d'accessoires contient aussi une bague
de réduction de 1/4" à 1/8" et un écrou de serrage manuel.
Pour utiliser des bagues de réduction, coupez le raccord 1/8" du tuyau d'échantillon avant de
fixer les raccords (voir Figure 17 et Figure 18).
Figure 17 : Orientation correcte de la bague de réduction
SUEZ ©2018
Method 2 - Using Customer's External Power Supply
Conduit
Contrôle local
Local Control
e
K1
Externe à l'analyseur
External to Analyzer
externe
57 / 112
12V - 28V
-
+
DC
DLM 97200-03 FR Rev A
