2.2 Identification des composants

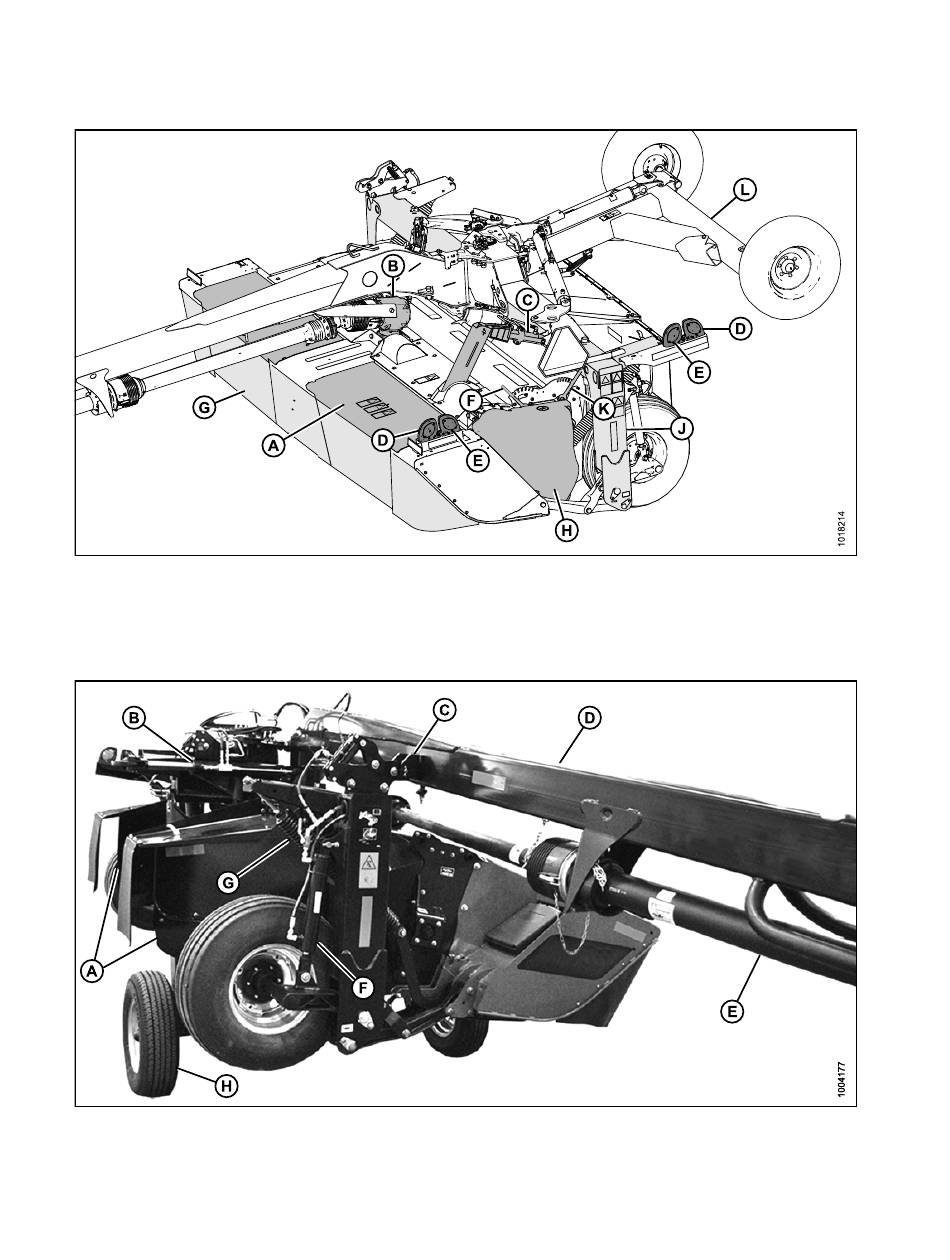

Figure 2.1: Faucheuse avec conditionneur à doigts
A - Porte de la barre de coupe
D – Feux de détresse/clignotants de signalisation
orangés (x2)
J - Châssis porteur
Figure 2.2: Faucheuse avec conditionneur à doigts
A - Déflecteur latéral
D - Attelage articulé à braquage assisté (APT)
G - Ressort de flottement
214094
APERÇU DU PRODUIT
B - Boîte de vitesses pivotante arrière
E – Feux arrières/feux stop rouges (x2)
G - Rideaux avant
K – Commande du déflecteur arrière
B – Vérin d'oscillation de l'attelage
E - Transmission
H – Système Road Friendly Transport (système de
™
transport routier) en option
29
C - Vérin d'inclinaison
F – Commande du déflecteur avant
H – Carter de transmission
™
L – Système Road Friendly Transport
(système de transport routier) en option
C - Verrou de transport
F - Vérin de levage
