Alphacool Eisbaer AiO Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Eisbaer AiO
Alphacool International GmbH
EISBAER
0

Publicité

Table des Matières
loading

Manuels Connexes pour Alphacool Eisbaer AiO

Sommaire des Matières pour Alphacool Eisbaer AiO

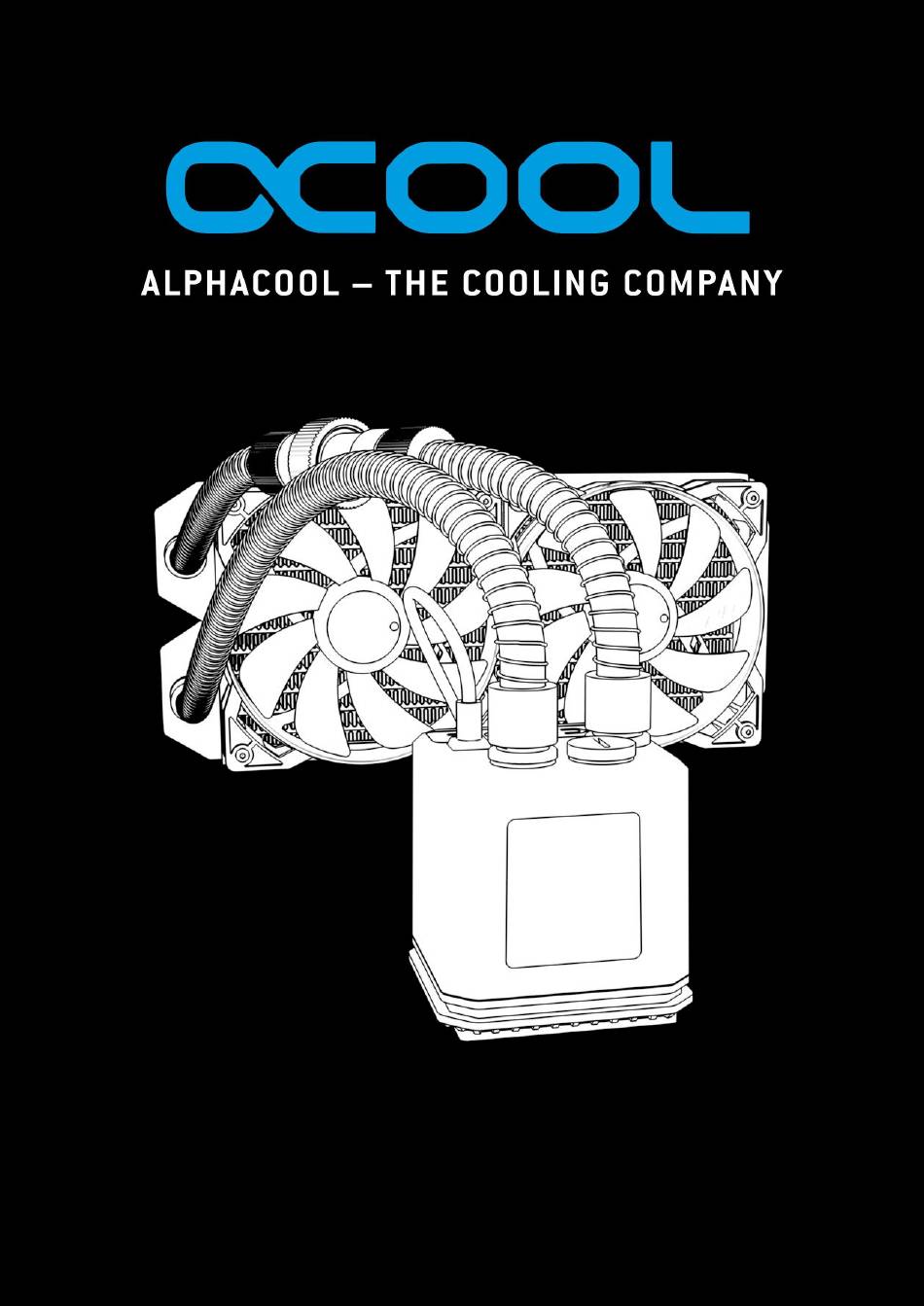

  • Page 1 Eisbaer AiO Alphacool International GmbH EISBAER...

  • Page 2: Table Des Matières

    Eisbaer AiO Alphacool International GmbH DEUTSCH ........................4 SICHERHEITSHINWEISE ........................4 MONTAGEMATERIAL ........................... 5 TECHNISCHE DETAILS ......................... 6 KÜHLER............................. 6 PUMPE ............................6 RADIATOREN ......................... 7 SCHNELLVERSCHLUSS ......................7 RADIATORMONTAGE ......................... 8 LÜFTER DRÜCKEND ......................8 LÜFTER SAUGEND ....................... 8 CPU - KÜHLERMONTAGE ........................
  • Page 3 Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066 ....................33 AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 ....36 AMD AM4 ..........................39 CONNECTING FANS & PUMP ......................42 INITIAL START-UP ..........................
  • Page 4 Eisbaer AiO Alphacool International GmbH БЫСТРОРАЗЪЁМНАЯ СИСТЕМА ..................70 МОНТАЖ РАДИАТОРА ........................71 ВЕНТИЛЯТОРЫ ПРОТАЛКИВАЮТ ВОЗДУХ ..............71 ВЕНТИЛЯТОРЫ ВСАСЫВАЮТ ВОЗДУХ ................71 МОНТАЖ ОХЛАДИТЕЛЯ CPU ......................72 INTEL 1156 / 1155 / 1151 / 1150 / 1366................ 72 INTEL 2011 / 2011-3 / 2066 ....................75 AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 ....

  • Page 5: Deutsch

    ALPHACOOL INTERNATIONAL GMBH über den Gewährleistungsanspruch. 4. Es liegt allein im Ermessen von ALPHACOOL INTERNATIONAL GMBH, das defekte Produkt oder defekte Bestandteile zu reparieren oder zu ersetzen. Das jeweils ersetzte Produkt oder der Bestandteil geht in das Eigentum von ALPHACOOL INTERNATIONAL GMBH über.

  • Page 6: Montagematerial

    Eisbaer AiO Alphacool International GmbH MONTAGEMATERIAL RADIATOR & Anzahl LÜFTER variiert je Anzahl variiert je nach Anzahl und Art variieren je nach Version Version nach Version M3x5 M3x30 Y-Adapter 4-Pin PWM EISBAER KÜHLER 4x 0,5 mm 4x Muttern Wärmeleitpaste Druckfedern...

  • Page 7: Technische Details

    Eisbaer AiO Alphacool International GmbH TECHNISCHE DETAILS KÜHLER Eisbaer AMD: AM4 / AM3+ / AM3 / Halterungen für TR4 (Art. Nr.: 12875) & AM2+ / AM2 / FM2+ / FM2 / 2011-3 Narrow ILM (Art. Nr.: 12531) FM1 / C32 / G34 sind separat erhältlich.

  • Page 8: Radiatoren

    Eisbaer AiO Alphacool International GmbH RADIATOREN NexXxos Reihe Material: Kupfer Modellvarianten: XT45 120 Maße: 160 mm x 124 mm x 45 mm ST30 140 Maße: 178 mm x 144 mm x 30 mm ST30 240 Maße: 278 mm x 124 mm x 30 mm ST30 280 Maße: 316 mm x 144 mm x 30 mm...

  • Page 9: Radiatormontage

    Eisbaer AiO Alphacool International GmbH RADIATORMONTAGE LÜFTER DRÜCKEND M3 x 5 M3 x 30 LÜFTER SAUGEND...

  • Page 10: Cpu - Kühlermontage

    Eisbaer AiO Alphacool International GmbH CPU - KÜHLERMONTAGE INTEL 1156 / 1155 / 1151 / 1150 / 1366  Wählen Sie die entsprechende Halterung und Schrauben aus. 7,5 mm  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Page 11 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Page 12  Befestigen Sie den Kühler, mit Hilfe der Backplate, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...

  • Page 13: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Wählen Sie die entsprechende Halterung und Schrauben aus.  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Page 14 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Page 15  Befestigen Sie den Kühler auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...
  • Page 16 Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5  Stecken Sie die Halterung, wie dargestellt, zusammen.
  • Page 17 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Page 18  Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...

  • Page 19: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Wählen Sie die entsprechende Halterung und Schrauben aus. M4 UNC 6-32 10,5  Stecken Sie die Halterung, wie dargestellt, zusammen.  Schieben Sie die Druckfedern und zwei verschiedene Unterlegscheiben auf die Schrauben auf und fixieren Sie diese mit Muttern an der Halterung.
  • Page 20 Eisbaer AiO Alphacool International GmbH  Entfernen Sie Reste der Wärmeleitpaste von der CPU.  Tragen Sie einen erbsengroßen Klecks Wärmeleitpaste auf die CPU auf.  Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).
  • Page 21  Befestigen Sie den Kühler, wie dargestellt, auf dem Sockel. Ziehen Sie dabei die Schrauben kreuzweise, handfest an.  Achten Sie darauf, dass das Fenster nach oben zeigt (bzw. das Alphacool Logo frontal lesbar ist). Dieser Aufbau gewährleistet, dass die Pumpe nicht trocken läuft. Kein Werkzeug benutzen...

  • Page 22: Lüfter Und Pumpe Anschließen

    Eisbaer AiO Alphacool International GmbH LÜFTER UND PUMPE ANSCHLIEßEN  Verbinden Sie die Kabel der Lüfter mit dem beiliegenden PWM Adapter.  Schließen Sie den PWM Adapter und den 3-Pin Anschluss der Pumpe an Ihr Mainboard an. Pumpe PWM Adapter...

  • Page 23: Inbetriebnahme

    Alphacool International GmbH INBETRIEBNAHME Sollte Ihre Eisbaer AiO bei der Inbetriebnahme ungewöhnlich laut sein, hilft es das komplette PC Gehäuse ein wenig hin und her zu kippen. Der erhöhte Geräuschpegel der Pumpe entsteht durch Luftbläschen im geschlossenen System. Diese Bläschen entstehen durch Transport- oder Montagebewegungen.

  • Page 24: Kühlflüssigkeit Nachfüllen

    Eisbaer AiO Alphacool International GmbH KÜHLFLÜSSIGKEIT NACHFÜLLEN Die Eisbaer All-in-One ist vorbefüllt und im Normalfall ist es nicht notwendig Kühlflüssigkeit nachzufüllen. Sollten Sie Ihren Kreislauf erweitern wollen, z.B. mit einem GPX Eiswolf Grafikkartenkühler, ist es ratsam den Füllstand zu überprüfen.

  • Page 25: Erweiterung Mit Eiswolf Aio

    Eisbaer AiO Alphacool International GmbH ERWEITERUNG MIT EISWOLF AIO  Schalten Sie Ihren PC aus.  Lösen Sie den Schnellverschluss (beachten Sie, dass beim Aufdrehen der Kupplungen, 1-2 Tropfen Wasser austreten können).  Setzen Sie Ihre Grafikkarte mit Eiswolf Kühlung gemäß der Montageanleitung ein.

  • Page 26: English

    (§ 14 BGB). 3. The warranty claim is valid only in combination with the original invoice, the sales slip or an ALPHACOOL confirmation on warranty claim. 4. It is ALPHACOOL INTERNATIONAL GMBHs own discretionary authority to replace or repair the defective product or defective component. The replaced product or component changes into property of ALPHACOOL INTERNATIONAL GMBH.

  • Page 27: Mounting Material

    Eisbaer AiO Alphacool International GmbH MOUNTING MATERIAL RADIATOR number & varies depending FANS on the number varies depending varies depending on the product on the product version version product version you purchased M3x5 M3x30 Y-adaptor 4-Pin PWM EISBAER OOLER 4x 0.5 mm...

  • Page 28: Technical Details

    Eisbaer AiO Alphacool International GmbH TECHNICAL DETAILS COOLER Eisbaer AMD: AM4 / AM3+ / AM3 / Mounting kits for TR4 (Art. No.: 12875) & AM2+ / AM2 / FM2+ / FM2 / 2011-3 Narrow ILM (Art. No.: 12531) FM1 / C32 / G34 are available separately.

  • Page 29: Radiators

    Eisbaer AiO Alphacool International GmbH RADIATORS NexXxos Series Material: Copper Model variants: XT45 120 dimension: 160 mm x 124 mm x 45 mm ST30 140 dimension: 178 mm x 144 mm x 30 mm ST30 240 dimension: 278 mm x 124 mm x 30 mm...

  • Page 30: Mounting The Radiator

    Eisbaer AiO Alphacool International GmbH MOUNTING THE RADIATOR PUSHING FANS M3 x 5 M3 x 30 SUCKING FANS...

  • Page 31: Cpu Cooler Assembly

    Eisbaer AiO Alphacool International GmbH CPU COOLER ASSEMBLY INTEL 1156 / 1155 / 1151 / 1150 / 1366  Select the appropriate bracket and screws. 7,5 mm  Plug the bracket together as shown.  Slide the compression springs and washers onto the screws and fix them to the bracket with nuts.
  • Page 32 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatula, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Page 33 Attach the cooler to the socket using the backplate. Tighten the screws crosswise, hand- tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry. Do not use tools.

  • Page 34: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Select the appropriate bracket and screws.  Plug the bracket together as shown.  Slide the compression springs and washers onto the screws and fix them to the bracket with nuts.
  • Page 35 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatula, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Page 36 Attach the cooler to the socket as shown. Tighten the screws crosswise, hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.
  • Page 37 Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Select the appropriate bracket and screws. M4 UNC 6-32 10,5  Plug the bracket together as shown.
  • Page 38 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatula, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Page 39 Attach the cooler to the socket as shown. Tighten the screws crosswise hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.

  • Page 40: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Select the appropriate bracket and screws. M4 UNC 6-32 10,5  Plug the bracket together as shown.  Slide the compression springs and two different washers onto the screws and fix them with nuts to the bracket.
  • Page 41 Eisbaer AiO Alphacool International GmbH  Remove any remaining thermal paste from the CPU.  Apply a pea-sized blob of thermal paste to the center of the CPU.  Spread the paste using a spatula, or similar to an even, thin layer (< 0.5 mm layer thickness).
  • Page 42  Attach the cooler to the socket as shown. Tighten the screws crosswise hand-tight.  Make sure that the window is facing upwards (or that the Alphacool logo can be read from the front). This design ensures that the pump does not run dry.

  • Page 43: Connecting Fans & Pump

    Eisbaer AiO Alphacool International GmbH CONNECTING FANS & PUMP  Connect the fan cables with the included PWM adapter.  Connect the PWM adapter and the 3-pin connector of the pump to your mainboard. pump PWM adaptor...

  • Page 44: Initial Start-Up

    Alphacool International GmbH INITIAL START-UP If your Eisbaer AiO is unusually loud during initial operation, tipping the entire PC case back and forth a little can help. The higher volume level of the pump occurs due to air bubbles in the closed system.

  • Page 45: Filling Up Coolant

    Eisbaer AiO Alphacool International GmbH FILLING UP COOLANT The Eisbaer All-in-One is prefilled and normally it is not necessary to top up the coolant. If you want to expand your circuit, e.g. with a GPX Eiswolf graphics card cooler, it is advisable to check the water level.

  • Page 46: Expanding Loop Using The Gpx Eiswolf

    Eisbaer AiO Alphacool International GmbH EXPANDING LOOP USING THE GPX EISWOLF  Switch off the PC.  Loosen the quick release connector (attention, 1-2 drops of water may leak).  Insert your graphics card with Eiswolf cooler according to the manual.

  • Page 47: Français

    (§13 du Code civil). Si vous êtes entrepreneur, la période de prescription sera fixée à seulement un an (§14 du Code civil). 3. La garantie est valable qu’avec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d’ALPHACOOL INTERNATIONAL GMBH.

  • Page 48: Materiel D'installation

    Eisbaer AiO Alphacool International GmbH MATERIEL D‘INSTALLATION RADIATEUR & nombre VENTI- varie en LATEURS fonction de nombre varie en fonction la version nombre varie en fonction de la de la version du produit du produit version du produit M3x5 M3x30 Adaptateur Y à...

  • Page 49: Details Techniques

    Eisbaer AiO Alphacool International GmbH DETAILS TECHNIQUES BLOC DE REFROIDISSEMENT Eisbaer AMD: AM4 / AM3+ / AM3 / Kits de montage pour TR4 (Article n°.: 12875) AM2+ / AM2 / FM2+ / FM2 / & 2011-3 Narrow ILM (Article n°.: 12531) FM1 / C32 / G34 sont disponibles séparément.

  • Page 50: Radiateurs

    Eisbaer AiO Alphacool International GmbH RADIATEURS NexXxos Série Matériel : Cuivre Variantes de modèles:XT45 120 dimensions: 160 mm x 124 mm x 45 mm ST30 140 dimensions: 178 mm x 144 mm x 30 mm ST30 240 dimensions: 278 mm x 124 mm x 30 mm...

  • Page 51: Montage De Radiateur

    Eisbaer AiO Alphacool International GmbH MONTAGE DE RADIATEUR VENTILATEURS POUSSER M3 x 5 M3 x 30 VENTILATEURS POMPER...

  • Page 52: Installation De Refroidisseur Processeur

    Eisbaer AiO Alphacool International GmbH INSTALLATION DE REFROIDISSEUR PROCESSEUR INTEL 1156 / 1155 / 1151 / 1150 / 1366  Sélectionnez le support et les vis appropriés. 7,5 mm  Branchez le support ensemble tel qu'illustré.  Glissez les ressorts de compression et les rondelles sur les vis et les fixez au support à...
  • Page 53 Eisbaer AiO Alphacool International GmbH  Enlevez les résidus de pâte thermique du processeur.  Posez la pâte thermique à taille d’un petit pois sur le processeur.  Etalez la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Page 54 Installez refroidisseur à socket à l’aide de plaque arrière incluse . Serrez les vis en croix, à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec. N’utilisez pas d’outils !

  • Page 55: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Sélectionnez le support et les vis appropriés.  Branchez le support ensemble tel qu'illustré.  Glissez les ressorts de compression et les rondelles sur les vis et les fixer au support à...
  • Page 56 Eisbaer AiO Alphacool International GmbH  Enlevez les résidus de pâte thermique du processeur.  Posez la pâte thermique à taille d’un petit pois sur le processeur.  Etalez la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Page 57 Fixez le refroidisseur à la base comme indiqué sur l'illustration. Serrez les vis en croix, à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec. N’utilisez pas d’outils ! Serrez qu’à...
  • Page 58 Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Sélectionnez le support et les vis appropriés. M4 UNC 6-32 10,5  Branchez le support ensemble tel qu'illustré.
  • Page 59 Eisbaer AiO Alphacool International GmbH  E nlevez les résidus de pâte thermique du processeur.  Posez la pâte thermique à taille d’un petit pois sur le processeur.  Etalez la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Page 60 Fixez la fontaine à la base comme indiqué. Serrez les vis en croix à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

  • Page 61: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Sélectionnez le support et les vis appropriés. M4 UNC 6-32 10,5  Branchez le support ensemble tel qu'illustré.  Glissez les ressorts de compression et deux rondelles différentes sur les vis et les fixez avec des écrous sur le support.
  • Page 62 Eisbaer AiO Alphacool International GmbH  E nlevez les résidus de pâte thermique du processeur.  Posez la pâte thermique à taille d’un petit pois sur le processeur.  Etalez la pâte à l’aide d’un ruban en plastique ou d’un outil semblable afin d’obtenir une couche fine et homogène (<0.5mm épaisseur).
  • Page 63 Fixez la fontaine à la base comme indiqué. Serrez les vis en croix à la main.  Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

  • Page 64: Branchement Des Ventilateurs Et De La Pompe

    Eisbaer AiO Alphacool International GmbH BRANCHEMENT DES VENTILATEURS ET DE LA POMPE  Connectez les câbles du ventilateur avec l'adaptateur PWM fourni.  Connectez l'adaptateur PWM et le connecteur à 3 broches de la pompe à votre carte mère. pompe...

  • Page 65: Mise En Service

    Eisbaer AiO Alphacool International GmbH MISE EN SERVICE Si votre Eisbaer tout-en-un est anormalement bruyant il peut aider de basculer le boîtier du PC légèrement en avant et arrière. Le bruit est dû aux petites bulles d’air dans le système.

  • Page 66: Remplir Reservoir

    Eisbaer AiO Alphacool International GmbH REMPLIR RESERVOIR La Eisbaer All-in-One est prérempli et normalement il n’est pas nécessaire de remplir de liquide de refroidissement. Si vous souhaitez agrandir votre circuit de refroidissement, par exemple par un refroidisseur de carte graphique GPX Eiswolf, nous conseillons de vérifier le niveau d’eau.

  • Page 67: Agrandissement Par Gpx Eiswolf

    Eisbaer AiO Alphacool International GmbH AGRANDISSEMENT PAR GPX EISWOLF  Eteignez le PC.  Desserrez le raccord rapide (attention, 1-2 gouttes d'eau peuvent fuir).  Insérez votre carte graphique avec le refroidisseur Eiswolf en suivant les instructions du manuel.  Connectez la sortie Eisbaer à...

  • Page 68: Русский

    • Убедитесь в работоспособности Вашего оборудования, а также системы охлаждения (герметичность, работа насоса и вентилятора), eсли это еще не сделано. Таким образом, вы минимизируете поисk возможных источников ошибок. ALPHACOOL INTERNATIONAL GMBH не берет на себя гарантию производителя электронных деталей и компонентов. Монтаж системы охлаждения выполняется на свой СТРАХ И РИСК.

  • Page 69: Аксессуары Монтажа

    Eisbaer AiO Alphacool International GmbH АКСЕССУАРЫ МОНТАЖА РАДИАТОР & Количество в ВЕНТИЛЯТОР Количество в зависимости зависимости от Количество и тип в от версии версии зависимости от исполнения PWM с 4-контактным адаптером M3x5 M3x30 Y-образного типа OХЛАДИТЕЛЬ CPU EISBAER 4x 0,5 мм...

  • Page 70: Технические Данные

    Eisbaer AiO Alphacool International GmbH ТЕХНИЧЕСКИЕ ДАННЫЕ OХЛАДИТЕЛЬ Eisbaer AMD: AM4 / AM3+ / AM3 / Кронштейны для TR4 (арт. №: 12875) и AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34 2011-3 Narrow ILM (арт. № 12531) INTEL: 2011 / 2011-3 / 2066 / 1156/ доступны...

  • Page 71: Радиаторы

    Eisbaer AiO Alphacool International GmbH РАДИАТОРЫ Серия NexXxos Материал: медь Варианты моделей: XT45 120 Размеры: 160 мм x 124 мм x 45 мм ST30 140 Размеры: 178 мм x 144 мм x 30 мм ST30 240 Размеры: 278 мм x 124 мм x 30 мм...

  • Page 72: Монтаж Радиатора

    Eisbaer AiO Alphacool International GmbH МОНТАЖ РАДИАТОРА ВЕНТИЛЯТОРЫ ПРОТАЛКИВАЮТ ВОЗДУХ M3 x 5 M3 x 30 ВЕНТИЛЯТОРЫ ВЫСАСЫВАЮТ ВОЗДУХ...

  • Page 73: Монтаж Охладителя Cpu

    Eisbaer AiO Alphacool International GmbH МОНТАЖ ОХЛАДИТЕЛЯ CPU INTEL 1156 / 1155 / 1151 / 1150 / 1366  Выберите подходящий набор + винты. 7,5 мм  Сложите набор, как показано на рисунке.  Прикрепите пружины и шайбы к винтам и закрепите их с помощью гаек на...
  • Page 74 Eisbaer AiO Alphacool International GmbH  Удалите остатки теплоносителя c CPU.  Используйте ткань или ватные палочки для помощи. Спирт также может быть использован для удаления высушенной теплопроводящей пасты.  Нанесите на CPU заплатку размером с горошину с теплопроводящей пасты.
  • Page 75  Закрепите охладитель с помощью прилагаемoй пластины на сокете. Затягивайте винты крест-накрест от руки.  Убедитесь, что окно обращено вверх (или что логотип Alphacool виден спереди). Такая конструкция гарантирует, что насос не будет работать всухую. Не используйте инструменты. Только руками затяните!

  • Page 76: Intel 2011 / 2011-3 / 2066

    Eisbaer AiO Alphacool International GmbH INTEL 2011 / 2011-3 / 2066  Выберите подходящий набор + винты.  Сложите набор, как показано на рисунке.  Прикрепите пружины и шайбы к винтам и закрепите их с помощью гаек на наборе. Винты...
  • Page 77 Eisbaer AiO Alphacool International GmbH  Удалите остатки теплоносителя c CPU.  Используйте ткань или ватные палочки для помощи. Спирт также может быть использован для удаления высушенной теплопроводящей пасты.  Нанесите на CPU заплатку размером с горошину с теплопроводящей пасты.
  • Page 78 Alphacool International GmbH  Закрепите охладитель на сокете. Затягивайте винты крест-накрест от руки.  Убедитесь, что окно обращено вверх (или что логотип Alphacool виден спереди). Такая конструкция гарантирует, что насос не будет работать всухую. Не используйте инструменты. Только руками затяните! Обратите...
  • Page 79 Eisbaer AiO Alphacool International GmbH AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 / C32 / G34  Выберите подходящий набор + винты. M4 UNC 6-32 10,5  Сложите набор, как показано на рисунке.
  • Page 80 Eisbaer AiO Alphacool International GmbH  Удалите остатки теплоносителя c CPU.  Используйте ткань или ватные палочки для помощи. Спирт также может быть использован для удаления высушенной теплопроводящей пасты.  Нанесите на CPU заплатку размером с горошину с теплопроводящей пасты.
  • Page 81  Для монтажа на сокете вам понадобится оригинальная пластина материнской платы.  Закрепите охладитель на сокете. Затягивайте винты крест-накрест от руки.  Убедитесь, что окно обращено вверх (или что логотип Alphacool виден спереди). Такая конструкция гарантирует, что насос не будет работать всухую. Не используйте инструменты. Только руками затяните!

  • Page 82: Amd Am4

    Eisbaer AiO Alphacool International GmbH AMD AM4  Выберите подходящий набор + винты. M4 UNC 6-32 10,5  Сложите набор, как показано на рисунке.  Прикрепите пружины и шайбы к винтам и закрепите их с помощью гаек на наборе. Винты...
  • Page 83 Eisbaer AiO Alphacool International GmbH  Удалите остатки теплоносителя c CPU.  Используйте ткань или ватные палочки для помощи. Спирт также может быть использован для удаления высушенной теплопроводящей пасты.  Нанесите на CPU заплатку размером с горошину с теплопроводящей пасты.
  • Page 84  Для монтажа на сокете вам понадобится оригинальная пластина материнской платы.  Закрепите охладитель на сокете. Затягивайте винты крест-накрест от руки.  Убедитесь, что окно обращено вверх (или что логотип Alphacool виден спереди). Такая конструкция гарантирует, что насос не будет работать всухую. Не используйте инструменты.

  • Page 85: Подключить Помпу И Вентилятора

    Eisbaer AiO Alphacool International GmbH ПОДКЛЮЧИТЬ ПОМПУ И ВЕНТИЛЯТОРА  Подключите кабели вентиляторов к входящему в комплект адаптеру PWM.  Подключите адаптер PWM и 3-контактный разъем насоса к материнской плате. Помпа Адаптер PWM...

  • Page 86: Первое Включение

    Eisbaer AiO Alphacool International GmbH ПЕРВОЕ ВКЛЮЧЕНИЕ Повышенный уровень шума Eisbaer AiO вызван наличием пузырьков воздуха в закрытой системе. Эти пузырьки образуются в результате транспортных или сборочных движений. Воздух выпускается путем легкого вибрации корпуса вперед-назад. Проверьте еще раз, смонтирован ли радиатор над охладителем, это поможет...

  • Page 87: Доливать Жидкость

    Eisbaer AiO Alphacool International GmbH ДОЛИВАТЬ ЖИДКОСТЬ Eisbaer All-in-One (Всё-в-одном) предварительно заполнен и при стандартной эксплуатации доливать жидкость не требуется. Если вы хотите расширить свою систему, например, с помощью охладителя видеокарты GPX Eiswolf, рекомендуется проверить уровень заполнения. Если насос работает необычайно громко, необходимо...

  • Page 88: Расширение С Eiswolf Aio

    Eisbaer AiO Alphacool International GmbH РАСШИРЕНИЕ С EISWOLF AIO  Выключить ПК.  Отвинтите быстроразюмную систему (Внимание: при отвинчивании разъёма может вытекать 2 - 3 капли воды).  Вставьте видеокарту с охлаждением Eiswolf в соответствии с инструкциями по установке.  Подключите...
  • Page 89 Eisbaer AiO Alphacool International GmbH Imprint: Alphacool International GmbH Marienberger Str. 1 38122 Braunschweig Support: +49 (0) 531 28874 - 0 Fax: +49 (0) 531 28874 - 22 E-Mail: info@alphacool.com General Manager: Fabian Noelte WEEE-Reg.-Nr.: DE 544444 Trade Register: Amtsgericht Braunschweig HRB 202390 VAT.ID.Nr.: DE27058421...
