Capacité des piles (typique)
12 heures d'utilisation (piles alcalines AA de 1,5 V Duracell MN1500).
Température de fonctionnement
–6 à +49 _C.
: Les caractéristiques des piles peuvent changer ces valeurs.
REMARQUE
Entrée de l'émetteur U1) (Figure 1)
Connecteur :
Configuration de l'entrée :
Impédance réelle :
Niveau d'entrée maximal :
Affectation des broches
TA4F :
Affectation des broches LEMO :
Tension d'alimentation
fantôme :
MICROPHONE
NOTA: LE MICRO-CRAVATE RELEI LES MORNES 3 ET 4 , MAIS
LE CORDON DE GUITARE NE LE FAIT PAS.
6 V c–à–c (+7 dBV) pour 1 % DHT; gain
Broche 4 = 20 k à Masse et Audio (Sur le
cordon adaptateur d'instrument, la broche 4 est
Broche 1 : à Broche 3 et 10 kW à Masse
Broche 4 : à Blindage (Masse por biase positif)
+5V alimenté à la cartouche du microphone
2
4
3
1

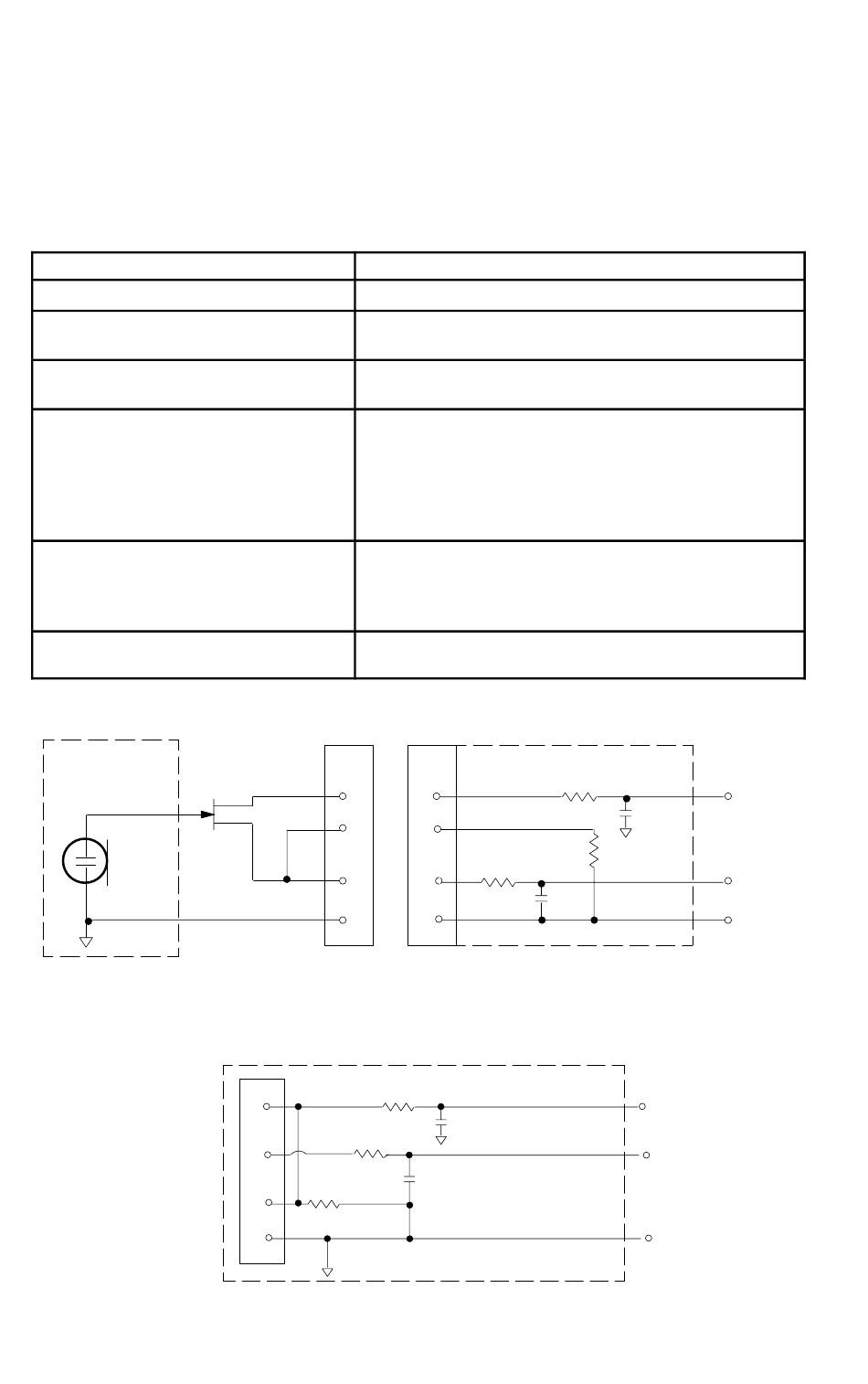

CIRCUIT DE JACK MICRO U1L (LEMO 4 BROCHES)
499 Ω
1
499 Ω
2
10K Ω
3
4
FIGURE 1
14
TA4F ou LEMO (en option)
Asymétrique, active
18 kW avec micro–cravate
1 MW avec cordon d'instrument
minimal et signal de 1 kHz
Broche 1 : à Masse
Broche 2 : à +5 V
Broche 3 : à Audio
flottante)
Broche 2 : à +5 V
Broche 3 : à Broche 1
TABLEAU DE U1
500 Ω
2
4
500 Ω
3
27 pF
1
AUDIO
27 pF
POLARISATION
27 pF
BLINDAGE
+5 V
27 pF
20K Ω
AUDIO
MASSE
