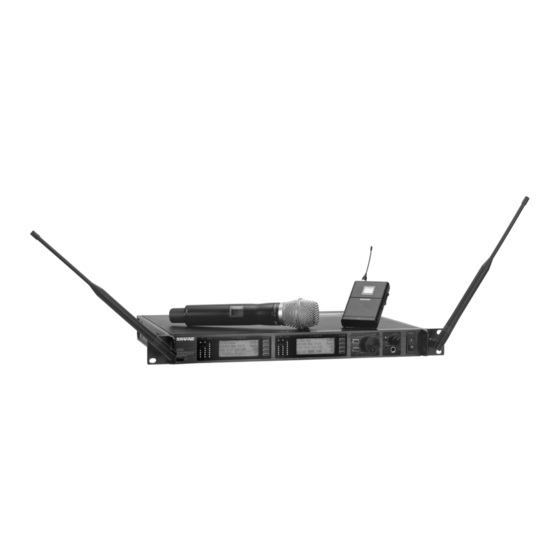

Model UHF-R Wireless User Guide
Guide d'utilisation du système UHF-R sans fil . . . . . . . . . . 21
Printed in U.S.A.
2006, Shure Incorporated
©
27NS8849C (Rev. 1)

Publicité

Table des Matières
loading

Manuels Connexes pour Shure UHF-R£

Sommaire des Matières pour Shure UHF-R£

  • Page 1 Model UHF-R Wireless User Guide Guide d'utilisation du système UHF-R sans fil ..21 Printed in U.S.A. 2006, Shure Incorporated © 27NS8849C (Rev. 1)
  • Page 2 ! CONSIGNES DE SÉCURITÉ IMPORTANTES ! LIRE ces consignes. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que CONSERVER ces consignes. rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point OBSERVER tous les avertissements.

  • Page 3: Table Des Matières

    Guide d'utilisation du système UHF-R sans fil Table des matières Présentation des caractéristiques .........22 Composants des systèmes .

  • Page 4: Présentation Des Caractéristiques

    Logiciel Wireless Workbench Shure Le logiciel Wireless Workbench Shure sur le CD fourni comprend de nombreux outils utiles pour l'installation et la gestion de plusieurs systèmes sans fil. Il suffit d'installer le logiciel sur l'ordinateur et de le connecter à un réseau de récepteurs pour surveiller et contrôler les récepteurs et émetteurs par l'intermédiaire du réseau.

  • Page 5: Composants Des Systèmes

    Français Composants des systèmes Tous les systèmes comprennent : Deux câbles d'antenne Logiciel Wireless Workbench Shure Récepteur UR4S ou UR4D (UR4D illustré) Câble d'alimentation IEC Deux antennes demi-onde Mallette de transport pour émetteur 2 obturateurs de trou d’antenne 4 vis avec rondelles pour montage en rack Rallonge de câble d'alimentation IEC...

  • Page 6: Commandes Et Connecteurs Du Récepteur

    UHF-R sans fil Shure Commandes et connecteurs du récepteur Audio XX YYY-ZZZ MHz Navigate POWER Monitor Control ENTER UR4S push Wireless Receiver Monitor Clip with Audio Reference Conpanding EXIT push sync receiver outputs networking antenna B in antenna A in...

  • Page 7: Interface À Cristaux Liquides Du Récepteur

    à côté de l'élément de menu à Après changement d'un paramètre, le bouton ENTER (Entrée) sélectionner. clignote. Appuyer dessus pour enregistrer la valeur. Contrôle du curseur Radio SHURE Pousser le bouton de commande Audio 524-025 MHz TV: 32 Control pour déplacer le curseur sur Util G: 3 Ch: 1 Out: -0dB l'élément suivant.

  • Page 8: Paramètres Réseau

    UHF-R sans fil Shure Paramètres réseau Code appareil Facilite l'identification des récepteurs par l'intermédiaire du lo- REMARQUE : giciel Wireless Workbench (aucun effet sur l'identification ré- • Le récepteur redémarre après avoir appuyé sur le bouton seau). ENTER pour accepter les changements des paramètres Menu : Util >...

  • Page 9: Sélection Automatique Des Fréquences

    Français Sélection automatique des fréquences Suivre ces étapes pour utiliser les fonctions de balayage des canaux et balayage des groupes. Avant de commencer... • Installer les récepteurs sur leur lieu d'utilisation et les mettre sous tension. • Couper toutes les entrées sur les appareils de mélange branchés aux récepteurs. •...

  • Page 10: Mise En Réseau De Récepteurs

    Installations de réseaux UHF existants Les récepteurs série UHF de génération précédente et les récepteurs UHF-R de Shure peuvent être mis en réseau sur le même or- dinateur et sont accessibles en utilisant la dernière version du logiciel Wireless Workbench.

  • Page 11: Commandes Et Connecteurs De L'émetteur Boîtier Ceinture Et À Main

    Français Commandes et connecteurs de l'émetteur boîtier ceinture et à main » ¶ º ¾ µ · ¿ ´ ² ³ Capsule de microphone interchangeable (BETA 87A illustrée). ¶ Antenne flexible. · Panneau d’affichage à cristaux liquides. º DEL d'alimentation. »...

  • Page 12: Paramètres De L'émetteur

    UHF-R sans fil Shure Paramètres de l'émetteur Appuyer sur ENTER (Entrée) dans le menu principal pour accéder aux paramètres sui- vants : Groupe (G) et canal (Ch). Doivent correspondre aux paramètres du récepteur. G:34 Ch:21 Fréquence (MHz). Sélection manuelle de la fréquence par pas de 0,025 MHz.

  • Page 13: Synchronisation Automatique De L'émetteur

    Français Synchronisation automatique de l'émetteur Cette fonction met automatiquement à jour les paramètres de canal et de groupe d'un émetteur à main ou boîtier ceinture pour qu'il corresponde à ceux du récepteur sélectionné. Pour exécuter la synchronisation d'un émetteur... 1.Ouvrir le couvercle des piles de l’émetteur pour exposer le port infrarouge (IR). 2.Une fois le port IR exposé...

  • Page 14: Dépannage

    UHF-R sans fil Shure Dépannage Problème Voir Solution... Alimentation, câbles ou HF Pas de son Son faible ou distorsion Gain Courte portée, salves de parasites ou perte de signal Impossible d'éteindre l'émetteur, de modifier les Verrouillages de l'interface paramètres de fréquence ou de programmer le récepteur...

  • Page 15: Caractéristiques

    Français Caractéristiques Gamme de fréquences et puissance de sortie de l’émetteur Polarité du signal Une pression positive sur le diaphragme du microphone (ou une Bandes Gamme Puissance de l'émetteur (mW) tension positive appliquée à la pointe de la prise WA302) produit À...

  • Page 16: Entrées Et Sorties

    UHF-R sans fil Shure Entrées et sorties Entrée audio de l'émetteur UR1 Entrée du récepteur Connecteur : Connecteur mâle miniature à 4 broches Antenne Alimentation (TA4M) Type de connecteur : Configuration d'entrée : Asymétrique, active Impédance réelle : Impédance réelle : >1 M...

  • Page 17: Pièces De Rechange Et Accessoires

    Le récepteur doit comporter des vumètres HF doubles (un pour chaque antenne), un vumètre de niveau audio et un connecteur d'in- terface réseau pour surveiller et contrôler l'ordinateur. Le récepteur doit être équipé d'une commande de volume et d'une commande de squelch réglable. Le système doit être le système UHF-R sans fil de Shure.
  • Page 18 La licence d’utilisation de l'équipement du microphone sans fil Shure demeure la responsabilité de l'utilisateur, et elle dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations...
  • Page 19 SYSTEM COMPATIBILITY GUIDE FOR FREQUENCY BANDS H4, H4E, J5, J5E, L3, L3E, Q5, Q9, R9, A24, JBX, Q6 AND Q10 SYSTÈMES COMPATIBLES EN FRéQUENCE DANS LA BANDES H4, H4E, J5, J5E, L3, L3E, Q5, Q9. R9, A24, JBX, Q6 ET Q10 FREQUENZKOMPATIBLE SYSTEME IM FREQUENZBEREICH H4, H4E, J5, J5E, L3, L3E, Q5, Q9.
  • Page 20 J5 FREQUENCY BAND (578.000 - 607.975 - 614.025 - 638.000 MHz) Full Full Full All Bands All Bands 32 & 37 33 & 38 34 & 39 35 & 40 36 & 41 Spectrum Spectrum Spectrum Channel Group 1 Group 2 Group 3 Group 4 Group 5...
  • Page 21 L3 FREQUENCY BAND (638.000 - 698.000 MHz) All Bands All Bands Full Full Full 42 & 47 43 & 48 44 & 49 45 & 50 46 & 51 Spectrum Spectrum Spectrum Channel Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7...
  • Page 22 Q9 FREQUENCY BAND (740.000-805.975 MHz) Full Full Full 59 & 64 60 & 65 61 & 66 62 & 67 63 & 68 59 & 62 & 69 60 & 65 & 68 Spectrum Spectrum Spectrum Channel Group 1 Group 2 Group 3 Group 4 Group 5...
  • Page 23 H4E FREQUENCY BAND (518.000 - 578.000 MHz) Full Range Full Range France France France France France France All Bands All Bands max. # of max. # of preferred: preferred: preferred: preferred: preferred: preferred: comp. fre- comp. fre- User Group User Group User Group User Group User Group...
  • Page 24 J5E FREQUENCY BAND (578.000 - 638.000 MHz) (Continued) Channel Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 Group 8 Group 9 Group 10 630.200 627.175 636.250 636.250 580.500 637.700 637.900 637.500 634.950 626.625 631.175 628.650 583.750 580.250...
  • Page 25 Q5 FREQUENCY BAND (740.000 - 814.000 MHz) Full Range Full Range Full Range Full Range France France France France France France max. # of max. # of max. # of max. # of preferred: preferred: preferred: preferred: preferred: preferred: comp. fre- comp.
  • Page 26 Q5 (Continued) 783.000 784.975 781.900 797.900 805.900 811.400 809.000 795.500 810.525 797.500 786.775 784.225 800.750 808.800 813.600 810.925 796.725 797.900 797.900 788.700 799.000 800.225 802.025 805.100 804.000 804.700 806.300 805.100 805.100 808.225 807.000 805.900 808.975 808.225 810.025 810.775 812.700 812.000 813.100 813.500 813.500...
  • Page 27 R9 FREQUENCY BAND (790.000-865.000 MHz) Full Range Full Range Full Range Full Range Optimized: Optimized: Germany Germany Germany Germany Germany max. # of max. # of max. # of max. # of TV oh. 61-63 TV oh. 61-63 preferred: preferred: preferred: preferred: preferred:...
  • Page 28 R9 (Continued) Germany Germany Germany France France France France France France Optimized: Optimized: preferred: preferred: preferred: preferred: preferred: preferred: preferred: preferred: preferred: TV oh. 61 TV oh. 62 User Group User Group User Group User Group User Group User Group User Group User Group User Group...
  • Page 29 R9 (Continued) BEL / TUR / Optimized: U.K. U.K. U.K. U.K. U.K. U.K. Combined Combined TV Ch. 67- preferred: preferred: preferred: preferred: preferred: preferred: harmonized UHF-R Q5 UHF-R Q5 preferred: 69 & EU “Ch. 69 Co- “Ch. 69 Co- “Ch. 69 Co- "Ch.
  • Page 30 A24 FREQUENCY BAND (779-778 / 797-806) Channel 779.125 779.250 779.625 779.750 780.625 780.250 779.125 782.875 779.375 779.500 779.875 780.500 781.125 779.375 783.000 780.125 780.000 780.375 781.000 781.375 779.875 783.125 780.750 780.875 781.250 782.125 781.750 780.500 783.250 782.000 781.500 781.625 782.375 782.625 781.500 783.375...
  • Page 31 JBX FREQUENCY BAND (806-125, 809.750 MHz) Channel Group 1 Group 2 Group 3 Group 4 Group 5 Group 6 Group 7 806.125 806.250 806.625 806.750 807.625 807.250 806.125 806.375 806.500 806.875 807.500 808.125 806.375 807.125 807.000 807.375 808.000 808.375 806.875 807.750 807.875 808.250...
  • Page 32 Q10 FREQUENCY BAND (740.000 - 797.900) Works with Works with Works with Works with Works with Works with Works with Full Full Full Spectrum Spectrum Spectrum UA G1 UA G2 UA G3 UA G4 UA G5 UA G6 UA G7 Channel Group 1 Group 2...

  • Page 33: Eu Declaration Of Conformity

    EN60065 EN61000-3-2:2000 Amendment A1:1998; A2:1998; A14:2000 EN 61000-3-3 Amendment A1:2001 The technical documentation is kept at: Shure Incorporated, Corporate Quality Engineering Division SHURE Europe GmbH, EMEA Approval Manufacturer: Shure Incorporated Signed: __________________________________ Date: 6 January 2005 Name and Title: Craig Kozokar, EMC Project Engineer, Corporate Quality Engineering Division...
  • Page 34 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Téléphone : 847-600-2000 Télécopie aux États-Unis : 847-600-1212 Télécopie internationale : 847-600-6446 Europe, Moyen-Orient, Afrique : Shure Europe GmbH, Téléphone : 49-7131-72140 Télécopie : 49-7131-721414 Asie, Pacifique : Shure Asia Limited, Téléphone : 852-2893-4290 Télécopie : 852-2893-4055...
