- Page 1 Wireless System Online user guide for Shure BLX wireless system. Version: 5.1 (2022-A)
-
Page 2: Table Des Matières
Shure Incorporated Table of Contents Comment obtenir une bonne qualité sonore BLX Wireless System Placement correct du microphone Port du microphone sur casque Composants des systèmes Réglage du gain Guide de mise en route rapide BLX1 Caractéristiques BLX2 Panneau avant Piles Panneau arrière... -
Page 3: Blx Wireless System

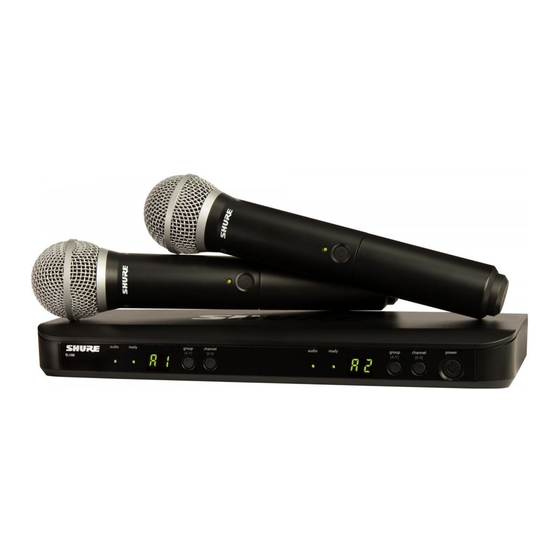

Shure Incorporated Wireless System Composants des systèmes Remarque : Le système comprend une combinaison des composants suivants. • Émetteur ceinture BLX1 • Émetteur main BLX2 (SM58, BETA58A ou PG58, au choix) • Récepteur sans fil BLX4 • Récepteur double sans fil BLX88 •... - Page 4 Shure Incorporated Installer les piles et allumer l’émetteur. Sur l'émetteur, régler le groupe et le canal afin qu'ils correspondent à ceux du récepteur. La LED audio du ré cepteur doit s'allumer. Si l'on configure d'autres systèmes, laisser les premiers émetteur et récepteur allumés. Pour chaque système supplémentaire, régler manuellement le groupe pour qu'il corresponde à...
-
Page 5: Caractéristiques
Shure Incorporated Caractéristiques Panneau avant BLX4 BLX88 ① LED audio Indique l'intensité du signal audio entrant : le témoin est vert si l'intensité est normale et est rouge en cas de surcharge. ② LED ready Un témoin vert indique que le système est prêt à l'emploi et reçoit le signal de l'émetteur. -
Page 6: Panneau Arrière
Shure Incorporated Affiche le réglage du groupe et du canal. ④ Boutons group et channel Balayage : appuyer sur le bouton group et le relâcher pour rechercher un groupe et un canal ouverts. Manuel : Appuyer sur le bouton group sans le relâcher pour sélectionner un groupe. Appuyer sur le bouton channel pour sélectionner un canal dans le groupe actuel. -
Page 7: Blx2
Shure Incorporated ⑤ Bouton group Modifie le réglage du groupe. ⑥ Affichage LED Affiche le réglage du groupe et du canal. ⑦ Bouton channel Modifie le réglage du canal. ⑧ Compartiment pile ⑨ Réglage du gain audio Tourner pour augmenter ou réduire le gain de l'émetteur. -
Page 8: Configuration D'un Seul Système
Shure Incorporated Configuration d'un seul système Avant de commencer, éteindre tous les émetteurs et allumer tout appareil (autres microphones ou systèmes de retour person nel) susceptible de causer des parasites pendant le spectacle. Appuyer sur le bouton group du récepteur et le relâcher. -
Page 9: Mise En Service De Systèmes Multiples
Shure Incorporated Mise en service de systèmes multiples Il est possible d'utiliser jusqu'à 12 systèmes simultanément (selon la disponibilité des bandes et des plages HF). Important : Configurer chaque système un par un. Une fois qu'un récepteur et un émetteur sont réglés sur le même groupe et le même canal, laisser l'émetteur sous tension. -
Page 10: Réglage Manuel Du Groupe Et Du Canal Du Récepteur
Shure Incorporated Réglage manuel du groupe et du canal du récepteur Dans une configuration à plusieurs systèmes, il peut falloir changer le groupe du récepteur. Groupe (lettre) Maintenir enfoncé le bouton group du récepteur jusqu'à ce que l'affichage se mette à clignoter. -
Page 11: Comment Obtenir Une Bonne Qualité Sonore
Shure Incorporated • Charger ou remplacer l'accu de l'émetteur • Laisser plus de deux mètres (6 pieds) entre les émetteurs • Laisser plus de 5 mètres (16 pieds) entre l'émetteur et le récepteur • Pendant la vérification du son, repérer les zones à problème et demander aux présentateurs ou aux artistes d'éviter ces zones Comment obtenir une bonne qualité... -
Page 12: Réglage Du Gain
Shure Incorporated Réglage du gain Surveiller le témoin LED audio sur le panneau avant du récepteur lors du réglage du gain de l'émetteur. • Vert : niveaux normaux • Rouge : niveaux sonores excessifs (surcharge). La LED rouge ne doit s'allumer que rarement, quand on parle fort ou quand le son de l'instrument est fort. -
Page 13: Blx2
Shure Incorporated BLX2 Le BLX2 comporte deux réglages du niveau de gain, le réglage par défaut et le réglage atténué (-10 dB). Le réglage par défaut est utilisé dans la plupart des cas. Si la LED audio du récepteur clignote fréquemment en rouge, mettre le microphone sur le réglage atténué. -
Page 14: Port De L'émetteur De Ceinture
Shure Incorporated AVERTISSEMENT : Les accus ne doivent pas être exposés à une chaleur excessive, p. ex. lumière du soleil, feu ou similaire. Port de l’émetteur de ceinture Accrocher l’émetteur à une ceinture ou glisser une sangle de guitare dans l’attache de l’émetteur comme illustré. -
Page 15: Retrait Et Mise En Place Des Capuchons D'identification
Shure Incorporated Retrait et mise en place des capuchons d'identification Le BLX2 est équipé en usine d'un capuchon d'identification noir (les systèmes doubles pour la voix sont fournis avec un capu chon supplémentaire de couleur grise). Retrait : Enlever le couvercle du compartiment pile. Presser sur les côtés du capuchon pour l'extraire. -
Page 16: Frequency Range And Transmitter Output Level
Shure Incorporated Problème État du témoin Solution Témoin LED de l’émetteur Remplacer les piles de l'émetteur (voir Remplacement clignotant en rouge des piles). Faire passer le récepteur et l’émetteur à un groupe et/ou canal différents. Identifier les sources proches de parasites HF et les éteindre ou les éliminer. -
Page 17: Caractéristiques
Shure Incorporated Band Range Output Power 614 to 638 MHz 10 mW 614 to 638 MHz 10 mW 674 to 698 MHz 10 mW 662 to 686 MHz 10 mW 662 to 686 MHz 10 mW 694 to 703 MHz... - Page 18 Shure Incorporated Plage dynamique 100 dB, pondéré en A, typique Température de fonctionnement -18°C (0°F) à 57°C (135°F) Remarque : Les caractéristiques des piles peuvent limiter cette plage. Polarité Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée à la pointe du jack téléphone WA302) produit une tension positive à...
- Page 19 Shure Incorporated BLX2 Niveau d’entrée audio 20 dBVmaximum -10dB 10 dBVmaximum Plage de réglage de gain 10 dB Sortie HF de l’émetteur 10 mW, typique varie suivant la région Dimensions 8,82 po X 2,09 po (224 mms X 53 mms) L x diam.
-
Page 20: Consignes De Sécurité Importantes
Shure Incorporated Dimensions 1,57 po X 7,40 po X 4,06po (40 mms X 188 mms X 103 mms) H x L x P Poids 8,5 oz (241 g) Boîtier ABS moulé Alimentation 12–15 V c.c. @ 235 mA (BLX88, 320 mA), provenant d’un bloc d’alimentation externe (pointe positive) BLX88 Impédance de sortie... - Page 21 Shure Incorporated CONSERVER ces consignes. OBSERVER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adé...
-
Page 22: Homologations
CE. Avis de CE: Shure Incorporated déclare par la présente que ce produit avec le marquage CE est conforme aux exigences de l’Union européenne. Le texte complet de la déclaration de conformité UE est disponible à l’adresse internet suivante : https:// www.shure.com/en-EU/support/declarations-of-conformity. -
Page 23: Informations Importantes Sur Le Produit
Shure demeure de la responsabilité de l’utilisateur, et dépend de la classification de l’utilisateur et de l’application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l’obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences.
