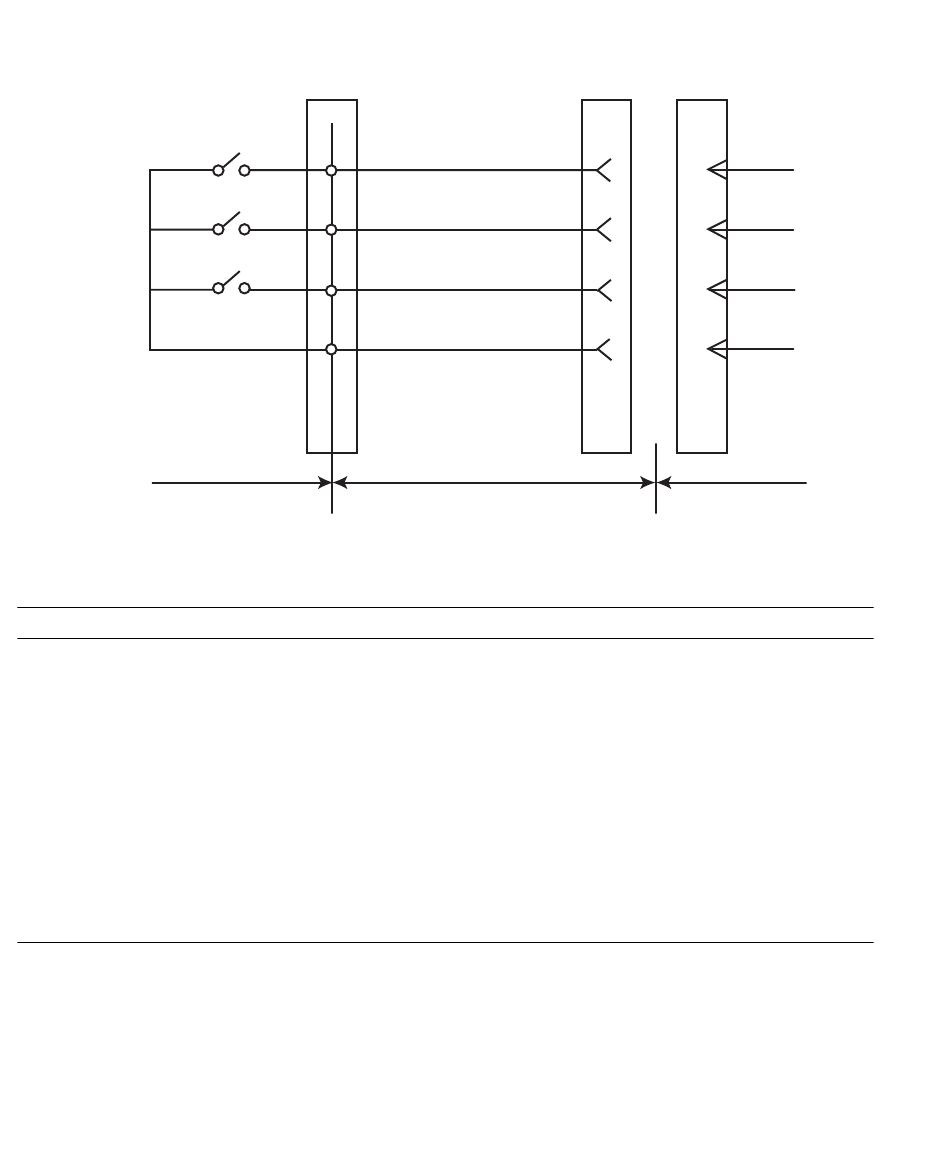

FIGURE 2-4
Signaux de l'interface avec l'UPS
TABLEAU 2-1
Nom du signal Définition
*BPS/*UALM Signal indiquant des conditions d'UPS
défectueuse
*BTL Ce signal est un avertissement de niveau de
batterie faible et annonce une panne imminente
de l'UPS.
*ACOFF Ce signal indique une coupure de courant au
niveau du connecteur d'alimentation CA
commercial vers l'UPS.
SG Mise à la terre du signal
ER Ce signal indique que l'unité principale est en
service (équipement prêt).
ACTIVÉ : indique que les contacts sont fermés.
DÉSACTIVÉ : indique que les contacts sont ouverts.
Remarque 1 : utilisez une UPS pouvant normalement fournir le courant à partir de la batterie pendant au moins 10 à 60 secondes après
l'activation de ce signal.
Remarque 2 : utilisez une UPS pouvant normalement fournir le courant à partir de sa propre batterie même lorsque le signal *ACOFF
n'est pas activé en cas de panne de courant instantanée du réseau extérieur durant deux secondes au plus.
2-8 Guide de planification du site pour les serveurs SPARC Enterprise M4000/M5000 • Août 2009
Connexion à une unité UPS et au serveur
UPS
*BTL
*BPS/*UALM
*ACOFF
SG
Câble UPS
N˚ de broche
6
7
9
5
1
*BTL
7
*BPS/*UALM
6
9
*ACOFF
SG
5
1
Serveur
Remarques
Normal : DÉSACTIVÉ
Panne : ACTIVÉ
Normal : DÉSACTIVÉ
Avertissement : ACTIVÉ
(Remarque 1)
Normal : DÉSACTIVÉ
Panne de courant : ACTIVÉ
(Remarque 2)
Ne vous connectez pas à la
broche du signal ER.
