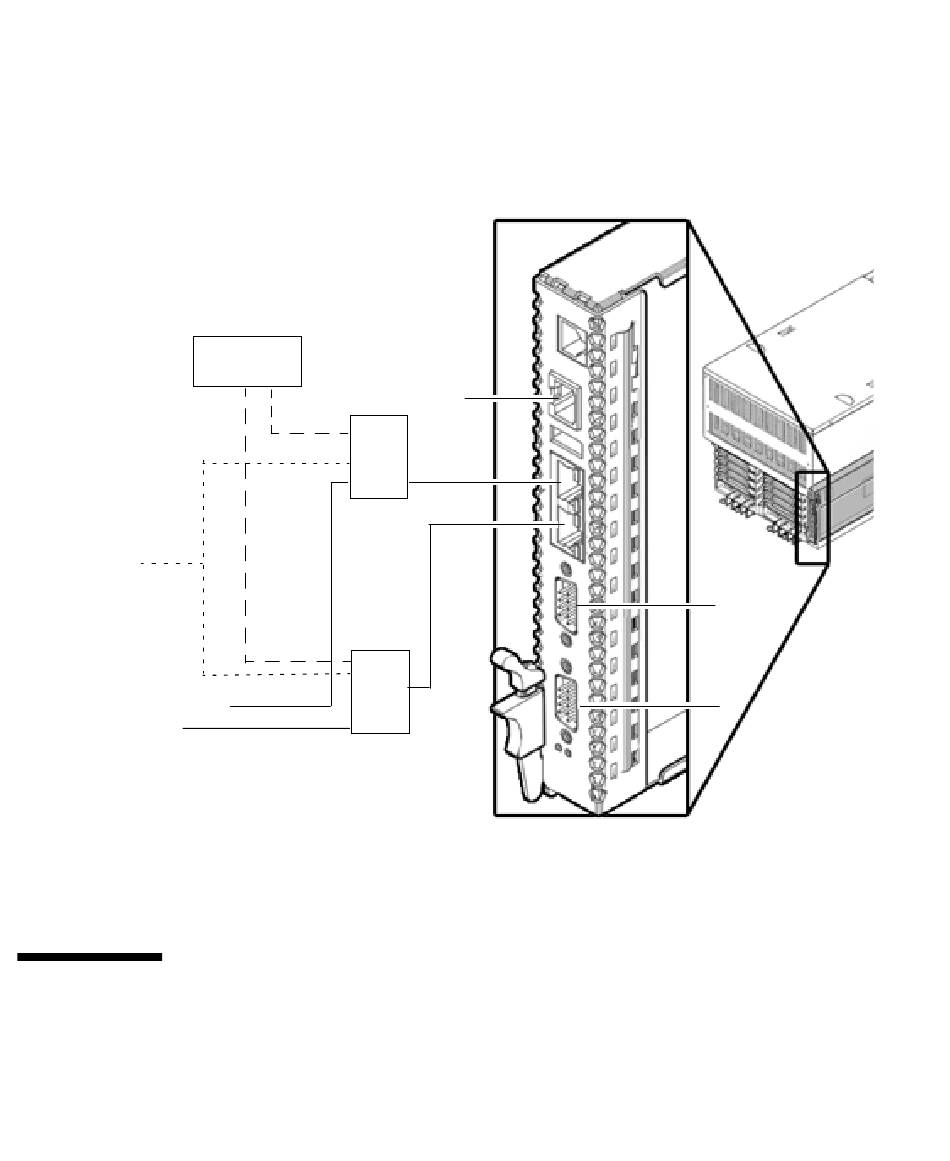

Configuration C (redondance maximale) : les deux ports LAN sont utilisés et
chaque commutateur est doté d'un port de maintenance connecté aux services
distants et à l'administration du système. La panne d'un commutateur entraîne
l'interruption des activités du réseau de contrôle du système.
FIGURE 2-3
Services
distants
Port de
maintenance
Administration
système
Pour plus d'informations sur la connexion à une console, reportez-vous au Guide
d'installation des serveurs SPARC Enterprise M4000/M5000 correspondant à votre produit.
2.2

Interface UPS

Cette section décrit l'interface d'alimentation non interruptible (UPS) qui se connecte
à l'UPS et contrôle celle-ci.
2-6 Guide de planification du site pour les serveurs SPARC Enterprise M4000/M5000 • Août 2009
Configuration C (redondance maximale)
Pare-feu
Port série
Commu-
tateur
Commu-
tateur
LAN 1
LAN 0
UPC 1
UPC 0
