9.2 Montage du manchon
1. Plier la manchon en deux et l'insérer dans l'orifice (par l'exté-
rieur de la cuve).
2. Déplier le manchon pour qu'il s'étende de façon régulière dans
l'orifice.
3. Manchons LM50/100 : Retirer le manchon vers l'extérieur
jusqu'à ce que son col bute contre l'intérieur de l'orifice.
Manchons L965 : Retirer la chemise jusqu'à ce que son col
touche l'intérieur de la cuve aux positions 3:00 et 9:00.
Voir fig. 20.
4. Lubrifier l'intérieur du manchon avec un lubrifiant à base
d'eau.
5. Chanfreiner la tuyauterie et l'enfoncer.
Manchons LM50/100 : Insérer la tuyauterie d'aspiration dans la
chemise. Voir fig. 18.
Pour pouvoir retirer la pompe de la cuve, la
Nota
tuyauterie d'aspiration ne doit pas dépasser la
chemise de plus de 5 cm.
Côté cuve
Max. 5 cm

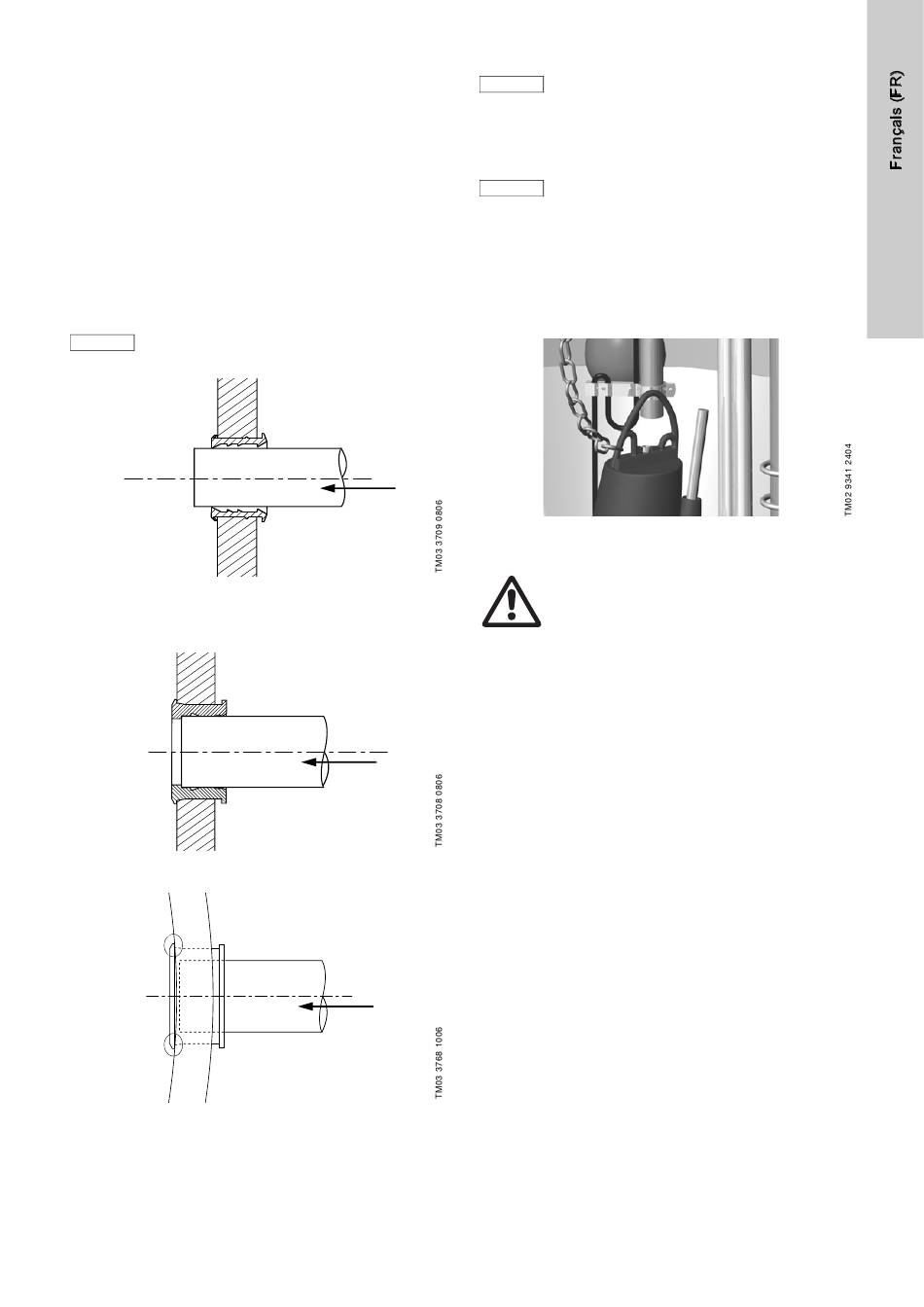

Fig. 18 Tuyauterie avec manchon LM50/100, vue de côté
Manchons L965 : Pousser la tuyauterie d'aspiration dans la che-
mise jusqu'à l'arrêt. Voir fig. 19.
Côté cuve
Fig. 19 Tuyauterie avec manchon L 965, vue de côté
Côté cuve
Fig. 20 Tuyauterie avec manchon L 965, vue du haut
9.3 Installation de la pompe
Certaines cuves sont livrées sans pompe installée. Pour l'installa-
tion et la mise en service de la pompe, se reporter à la notice
d'installation et de fonctionnement de la pompe.
Faire descendre doucement la pompe dans la
Précautions
cuve afin d'empêcher tout dommage à la pompe
et à la cuve.
9.4 Tuyauterie avec raccordement par bride
Si la cuve doit être installée à une température
inférieure à 0 °C, desserrer tous les boulons de la
Nota
bride et les resserrer lorsque la cuve est instal-
lée. De cette façon, on évite les efforts sur les
tuyauteries.
9.5 Montage de la chaîne
Dans le cas des pompes sur accouplement automatique, nous
recommandons d'installer la chaîne dans l'anneau de levage
avant de la poignée de levage. Le nombre d'anneaux de levage
dépend de la pompe.
Fig. 21 Chaîne accrochée à la pompe
Avertissement
Le matériel de levage utilisé pour lever la pompe
doit être conçu pour le poids de la pompe et
approuvé conformément aux réglementations
locales.
10. Contrôle de la pompe
Lors de l'installation des capteurs de niveau, les points suivants
sont à prendre en compte :
•
Pour prévenir l'entrée d'air et les vibrations dans la pompe, le
capteur de niveau d'arrêt doit être installé de façon à ce que la
pompe s'arrête avant que de l'air soit aspiré dans la pompe.
•
Dans le cas d'un fonctionnement avec 1 pompe, le capteur de
niveau marche doit être installé de façon à démarrer la pompe
au niveau souhaité; cependant, la pompe doit toujours être
démarrée avant que le niveau n'atteigne la partie inférieure de
la tuyauterie d'aspiration.
•
Dans le cas d'un fonctionnement avec 2 pompes, les capteurs
de niveau de démarrage doivent être installés de façon à ce
que la pompe 2 démarre avant que le niveau n'atteigne la par-
tie inférieure de la tuyauterie d'aspiration et de façon à ce que
la pompe 1 démarre un temps en avance.
•
Le capteur d'alarme niveau haut doit toujours être installé à
environ 10 cm au dessus du capteur de niveau de démarrage ;
cependant, l'alarme doit toujours être donnée avant que le
niveau du liquide n'atteigne la tuyauterie d'entrée.
Pour tout réglage supplémentaire, se reporter à la notice d'utilisa-
tion et de fonctionnement du coffret de commande sélectionné.
10.1 Niveaux de démarrage et d'arrêt
S'assurer que le volume effectif de la cuve ne soit pas trop petit,
de façon à ce que le nombre de démarrages n'excède pas le
maximum admissible. Voir la notice d'installation et de fonction-
nement de la pompe.
10.2 Installation du contrôleur de niveau
Se reporter à la notice d'utilisation du coffret de commande.
59
