74
Sortie 1 et 2:
Cette option permet d'associer une certaine valeur de mesure,
boucle de courant et une fonction aux signaux de sortie.
Paramètre: Attribution de l'une des valeurs de mesure à la sortie du
signal.
Valeurs disponibles:
Oxygène
Température
Débit d'ech. (si un capteur de débit est sélectionné)
Saturation
Boucle: Choisir la boucle de courant du signal de sortie en s'assu-
rant que le dispositif branché fonctionne avec la même boucle de
courant.
Plages disponibles: 0 –20 mA ou 4–20 mA.
Fonction: Déterminer si le signal de sortie est utilisé pour transmettre
une valeur de processus ou une consigne de régulation. Les fonc-
tions disponibles sont:
linéaire, bilinéaire ou logarithmique pour les valeurs du
processus.
Voir
Valeur de processus:, p.
Régulation vers le haut ou vers le bas pour diriger le contrôle.
Voir
Signal de régulation:, p. 75.

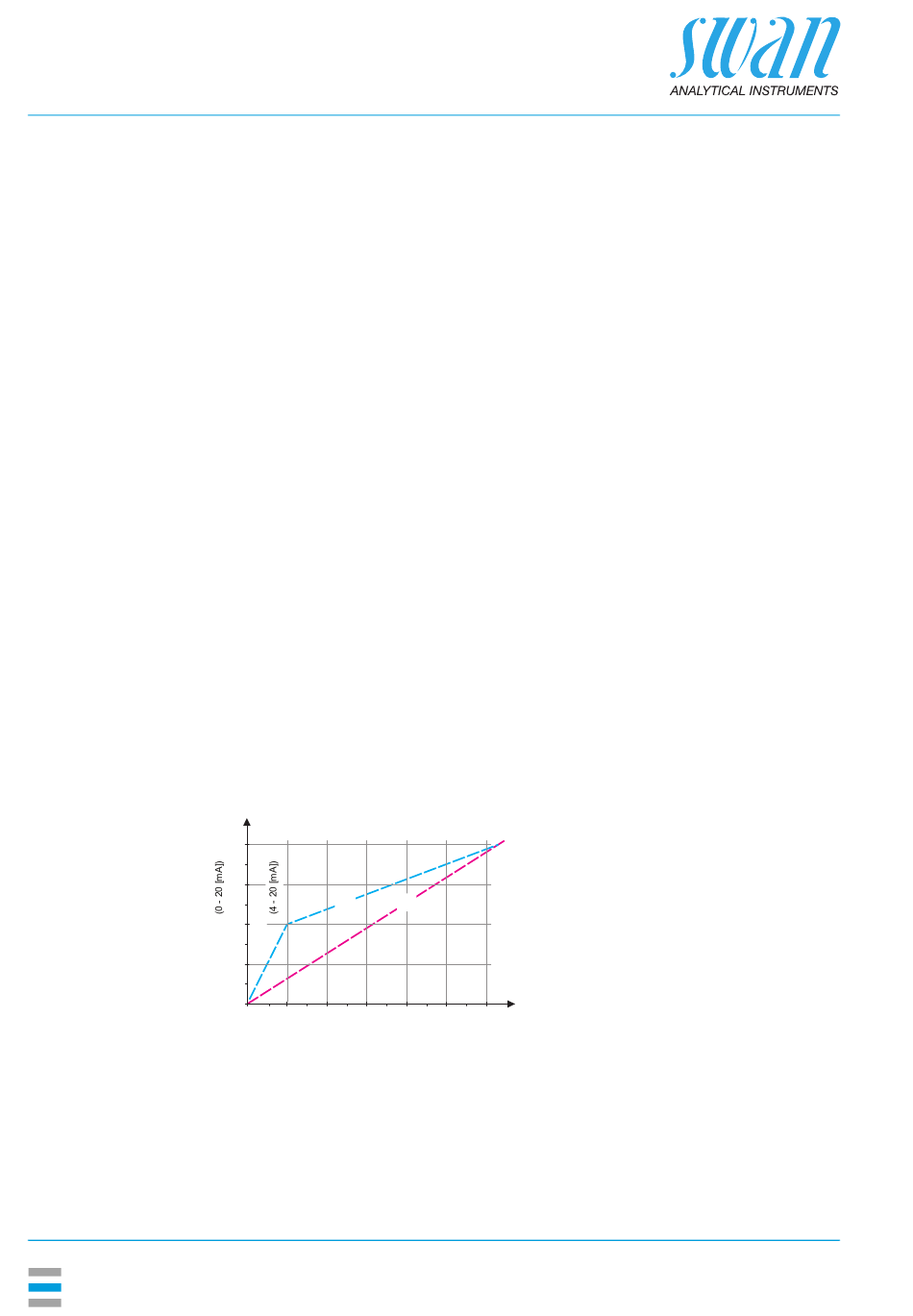

La valeur de processus peut être représentée de trois manières: li-
néaire, bilinéaire ou logarithmique; voir les schémas ci-dessous.
[mA]
20
B
10
12
0 / 4
0.0
0.1
0.2
0.3
A
linear
B
bilinear
74.
A
X
0.4
0.5
X Measured value
