Liste des programmes et explications
5.2.1.3
En tant
que valeurs
référence
5.2.1.40
A-96.250.132 / 130421
Fonction: permet de déterminer si la sortie analogique est utilisée
pour transmettre une valeur référence ou pour contrôler une unité de
contrôle. Les fonctions suivantes sont disponibles:
linéaire, bilinéaire ou logarithmique pour les valeurs référence.
Voir
En tant que valeurs référence, p. 65
régulation ascendante ou descendante pour les contrôleurs.
Voir
En tant que sortie de contrôle, p. 66

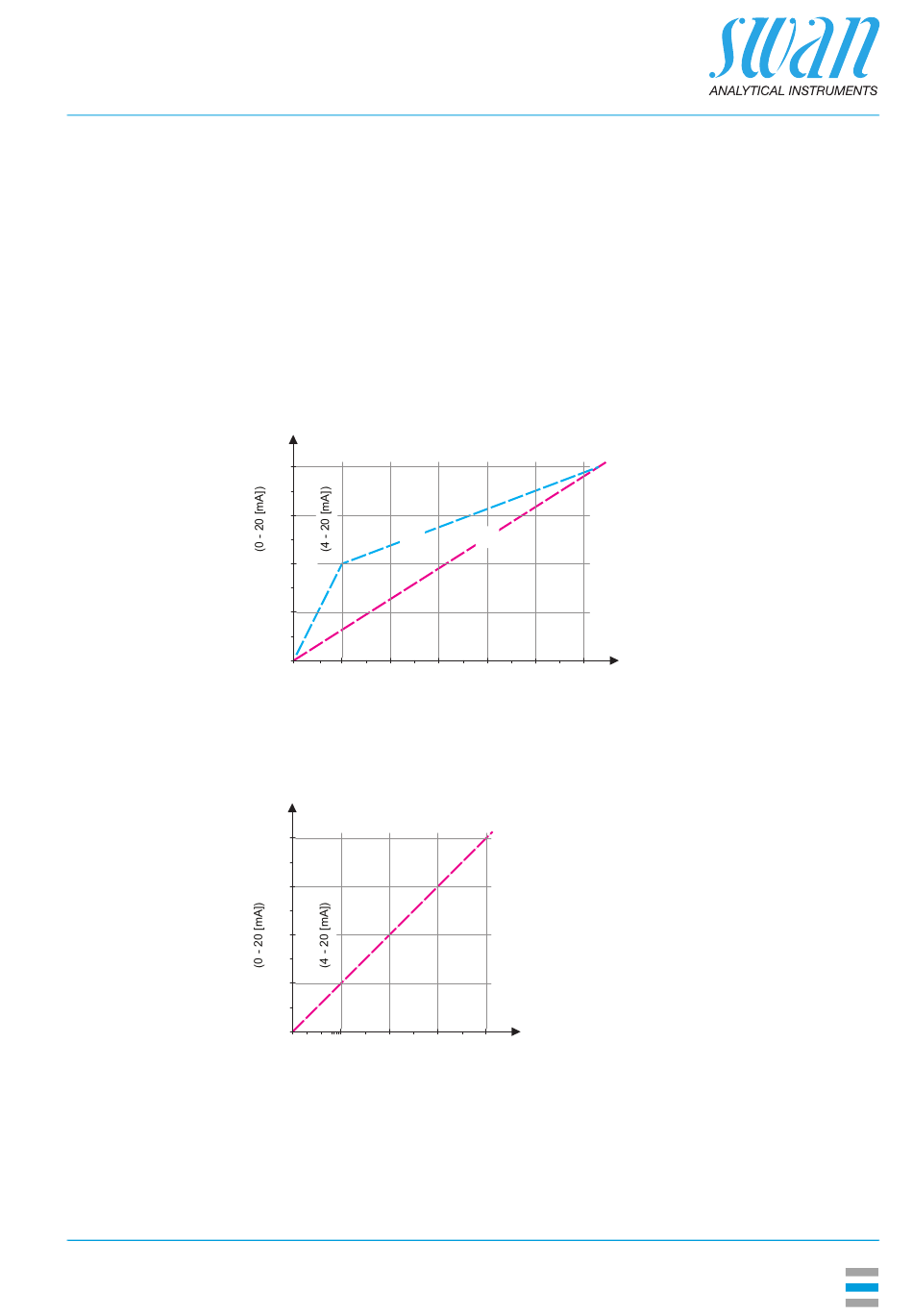

Il existe 3 modes de représentation de la valeur référence: linéaire,
bilinéaire ou logarithmique. Voir les graphiques ci-dessous.
[mA]
20
B
10
12
0 / 4
0.0
0.1
0.2
A
linéaire
B
bilinéaire
[mA]
20
10
12
0 / 4
2
4
6
1
10
100
1'000
0
1
2
X Valeur mesurée (logarithmique)
Échelle: entrer le point de départ et de fin (début et fin de la plage)
de l'échelle linéaire ou logarithmique. Plus le point central pour
l'échelle bi-linéaire.
A
0.3
0.4
0.5
X Valeur mesurée
X
10'000
3
4
X
65
