AUFBAU

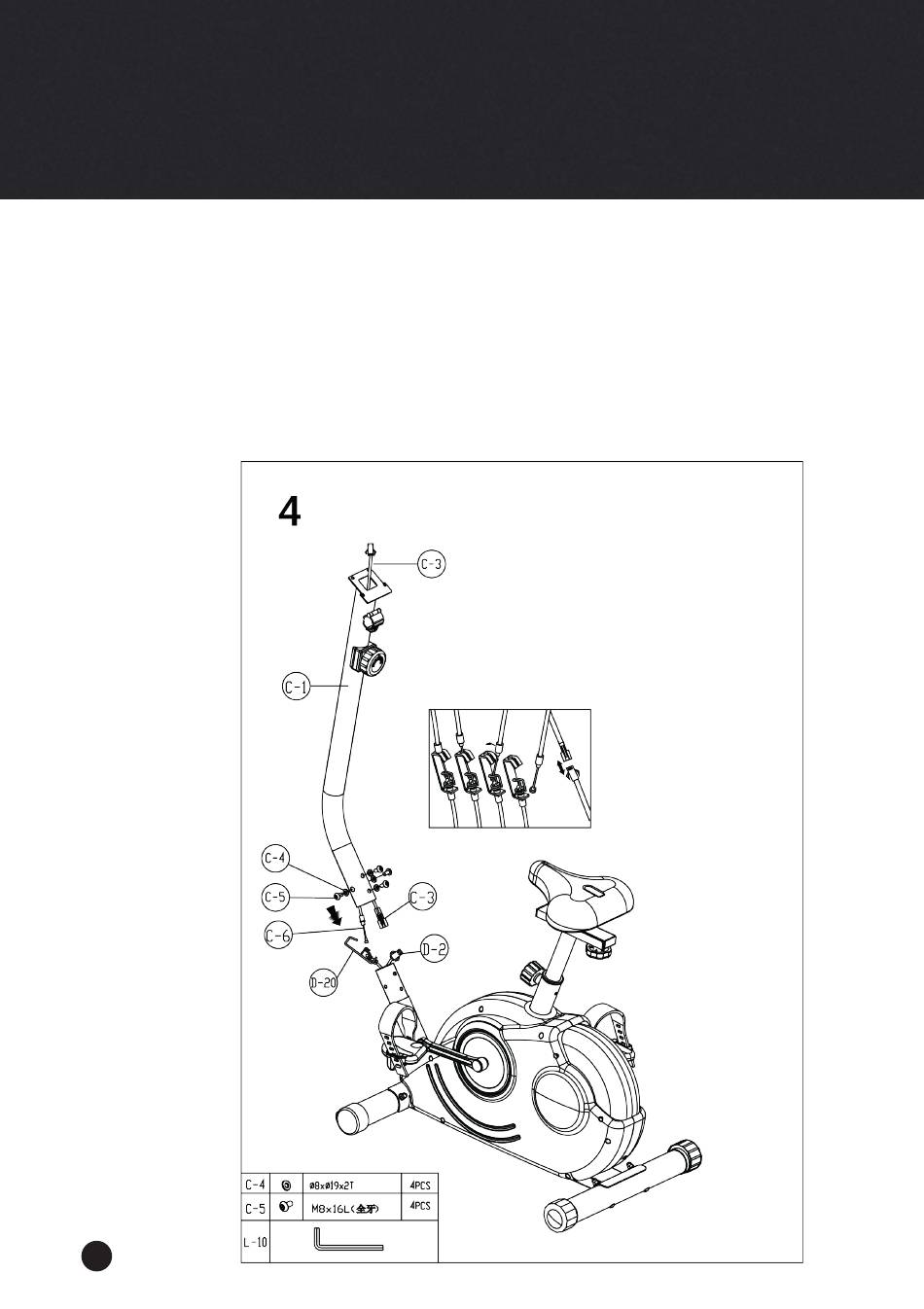

Schritt 4: Lenkerstützen- und Kabel-Montage
Entfernen Sie zunächst die vormontierte Lenkerstütze (C-1) durch Lösen der Schraubverbindungen (C-4
& C-5). Verbinden Sie nun das obere und untere Widerstandskabel (C-6 & D-20) wie in der kleinen
Abb. dargestellt, miteinander durch Einhängen. Entfernen Sie - falls vorhanden - den Sicherheitsclip.
Verbinden Sie nun die Computerkabelenden (C-3 & D-2) für den Computer zwischen Hauptrahmen und
Lenkerstütze (C-1). Danach stecken Sie vorsichtig und ohne ein Kabel einzuklemmen die Lenkerstütze
(C-1) in den Hauptrahmen und sichern diese Verbindung wieder mit den 4 Schrauben M8 x 16mm (C-5)
und 4 Wellscheiben (C-4) wie dargestellt.
Tipp: Geht das Einhängen des Widerstandskabels sehr schwer, versuchen Sie, dem oberen Kabelteil
vom Widerstandsregler (C-6) durch Drehen des Widerstandsreglers etwas mehr Spiel zu geben.
