1. Ouvrez le capot en appuyant sur le bouton STOP
(ARRÊT).
2. Placez le robot tondeuse à proximité du point où le
fil de guidage se raccorde au fil périphérique. Placez
le robot tondeuse à environ 2 m du fil de guidage, en
face du fil de guidage.
3. Pour sélectionner le mode
appuyez sur la touche représentant une maison puis
OK lorsque le curseur est sur en mode
appuyez sur
accueil. Appuyez sur START (DÉMARRAGE), puis
fermez le capot.
4. Vérifiez que le robot tondeuse suit le fil de guidage
sur tout le parcours vers la station de charge et qu'il
s'y arrime. Le test est réussi uniquement si le robot
tondeuse parvient à suivre le fil de guidage sur toute
la distance et s'arrime immédiatement. S'il ne
parvient pas à s'arrimer à la première tentative, il
réessaie automatiquement. L'installation n'est pas
validée si deux tentatives ou plus sont nécessaires
pour qu'il s'arrime à la station de charge. Dans ce
cas, vérifiez que la station de charge, le fil
périphérique et le fil de guidage sont installés
conformément aux instructions.
5. Le robot tondeuse reste dans la station de charge
AUTO (AUTOMATIQUE) ou
jusqu'à ce que le mode
MAN (MANUEL) soit sélectionné. Voir Operation
selectionà la page35 .
Le système de guidage doit d'abord être étalonné
pour que le test ci-dessus donne un résultat
Premier démarrage et étalonnageà
satisfaisant. Voir
la page21 .

3.11 Panneau de commande

3.11.1 Directives – panneau de commande
Tous les réglages et commandes du robot tondeuse
sont effectués à partir du panneau de commande.
Toutes les fonctions sont accessibles par le biais d'un
certain nombre de menus.
Le panneau de commande est constitué d'un écran et
d'un clavier. Toutes les informations sont affichées sur
l'écran et toutes les saisies sont effectuées à l'aide des
touches.
3.11.2 Clavier
Le clavier comprend quatre groupes de boutons :
• Le bouton START sert à activer le robot tondeuse.
C'est normalement le dernier bouton actionné avant
de fermer le capot.
• Les trois boutons à choix multiples offrent diverses
fonctions, selon notamment de l'endroit où vous êtes
dans la structure du menu. La fonction du bouton est
indiquée au bas de l'écran.
• Le clavier numérique permet notamment de saisir le
code PIN et de régler l'heure.
22 - Installation
HOME (ACCUEIL),
• Le bouton de sélection du mode de fonctionnement
est symbolisé par une maison. Une fois que vous
avez appuyé sur le bouton, le mode de
fonctionnement choisi s'affiche à l'écran.

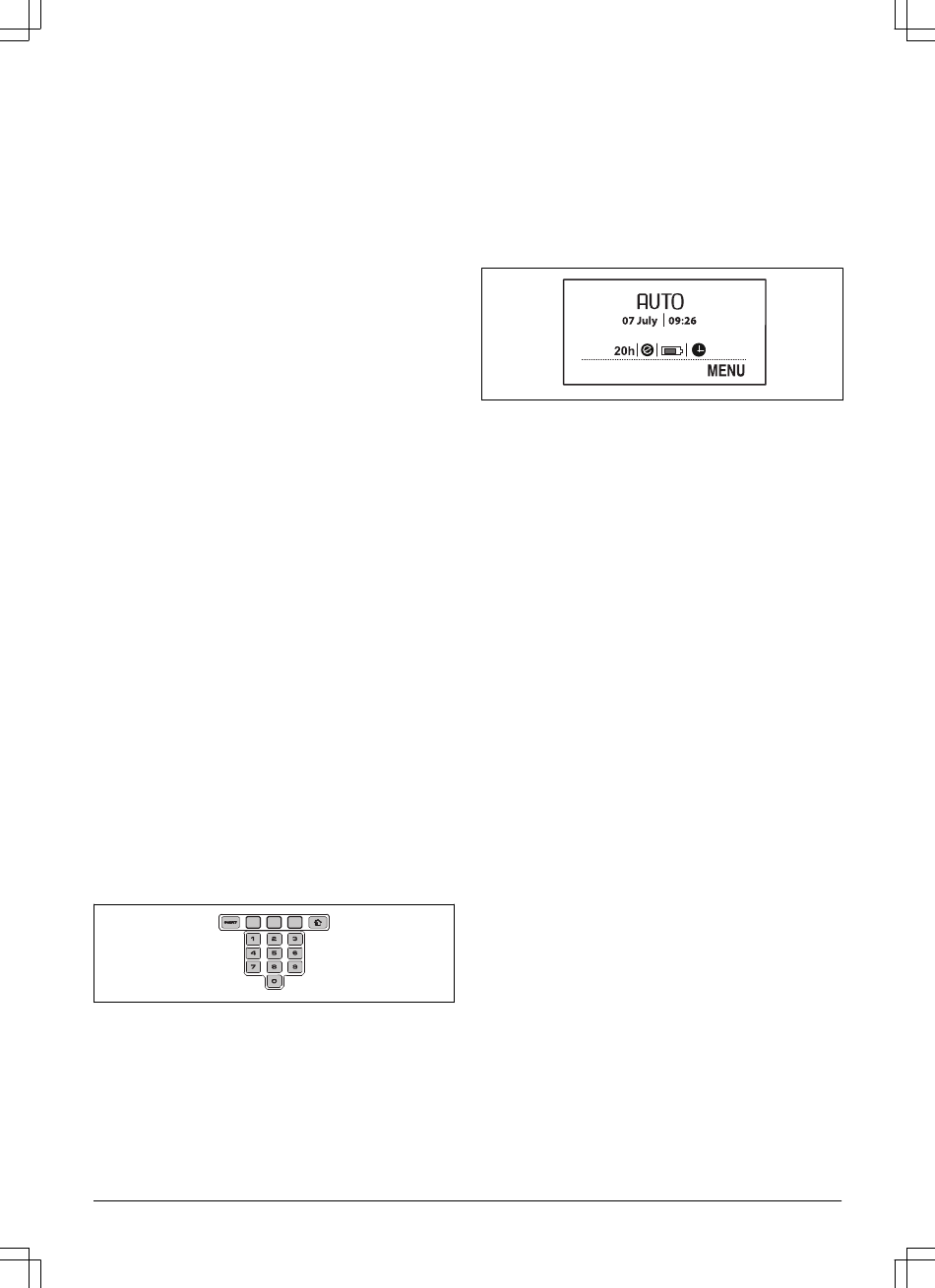

3.11.3 Écran
Une fois le bouton STOP enfoncé et le capot ouvert, la
fenêtre de fonctionnement affiche l'heure, le mode de
fonctionnement sélectionné, le nombre d'heures de
tonte, l'état de la batterie et le réglage de la minuterie.
• Le champ de l'horloge indique l'heure actuelle.
• Le champ de date indique le jour en cours.
• Le champ de nombre d'heures de fonctionnement
indique le nombre d'heures de fonctionnement du
robot tondeuse à partir de la date de fabrication. Le
champ de temps de fonctionnement du robot
tondeuse indiquée la durée combinée des tontes et
des recherches de la station de charge.
AUTO (AUTOMATIQUE), MAN
• Les champs
(MANUEL) et HOME (ACCUEIL) indiquent le mode
de fonctionnement sélectionné. Voir
selectionà la page35 .
• L'état de la batterie indique le niveau de batterie
restant.
• Le symbole ECO s'affiche si le robot tondeuse est
ECO .
réglée sur le mode
• Le symbole de l'horloge indique que la minuterie a
été réglée. Le symbole de l'horloge est noir quand le
robot tondeuse n'est pas autorisé à tondre en raison
d'un réglage de la minuterie.
• Le texte MENU indique que vous pouvez atteindre le
menu principal en appuyant sur le bouton à choix
multiples situé sous ledit texte.
3.11.4 Sous-menus
Il existe plusieurs sous-menus par option. Vous pouvez
accéder à toutes les fonctions permettant de régler les
paramètres du robot tondeuse par le biais de sous-
menus.
Certains sous-menus contiennent des options affichant
un crochet à gauche. Cela signifie que ces options sont
sélectionnées. Cochez ou décochez la case en
OK .
appuyant sur

3.12 Structure de menu

Le menu principal de ROB R600 offre trois options :
• Minuterie
• Sécurité
• Réglages
Operation
