Câbles De Baie De Disques Sun Storedge T3 - Sun Microsystems StorEdge T3+ Manuel D'installation Et De Configuration

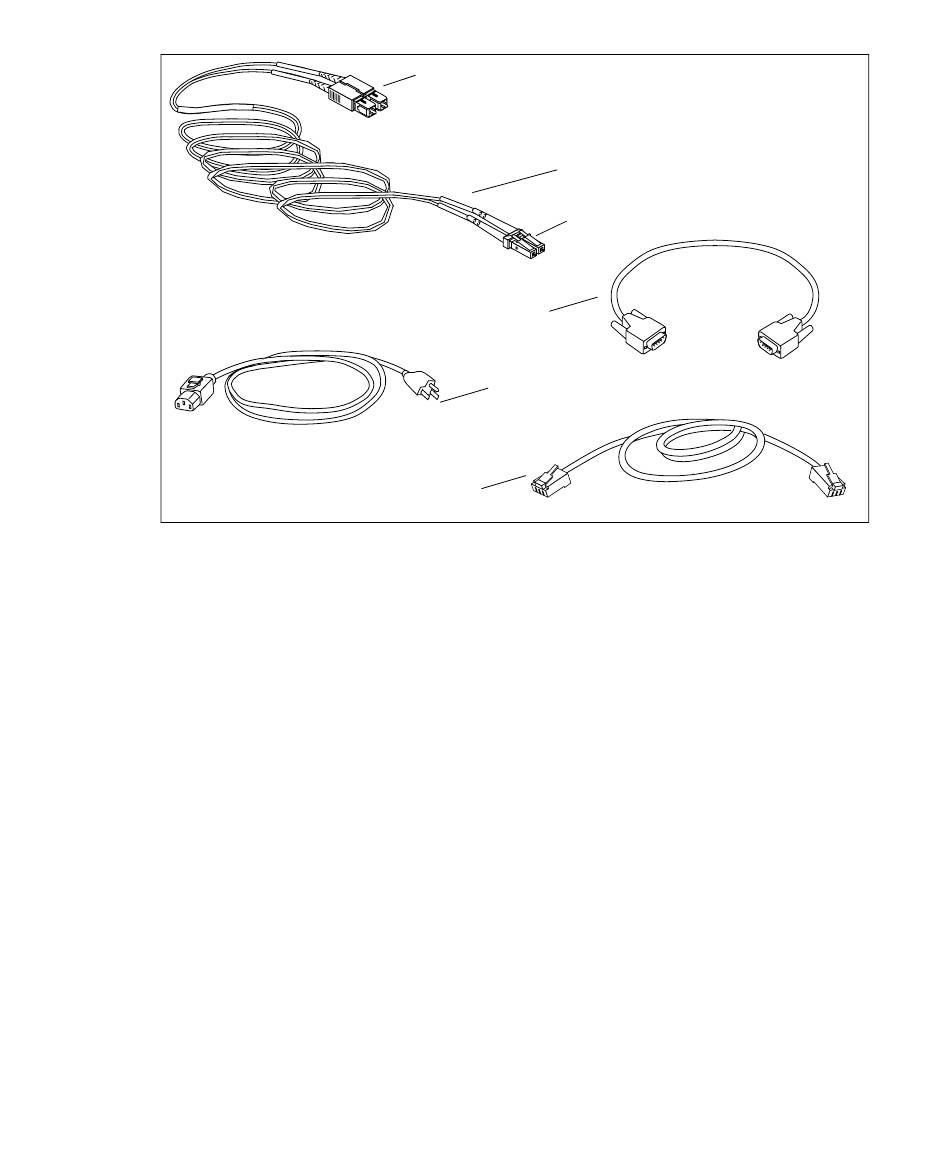

FIGURE 6-1
1. Branchez un câble à fibres optiques sur la carte contrôleur (HBA).
Veillez à brancher le connecteur standard (SC) du câble à fibres optiques sur la carte
contrôleur.
2. Branchez l'autre extrémité du câble à fibres optiques sur le connecteur FC-AL de
la carte contrôleur située à l'arrière de l'unité maîtresse.
Branchez l'extrémité LC-SFF (small form factor) du câble à l'interface FC-AL
(
FIGURE 6-2
3. Configuration entreprise seulement : répétez les étapes 1 et 2 pour brancher un
second câble à fibres optiques sur une autre carte contrôleur et sur l'unité
maîtresse de secours (unité supérieure).
66 Manuel d'installation et de configuration de la baie Sun StorEdge T3+ • août 2002
Connecteur SC
Câble d'interconnexion
Câble Ethernet (catégorie 5)
Câbles de baie de disques Sun StorEdge T3+
).
Câble à fibres optiques
Connecteur LC-SFF
Cordon d'alimentation c.a.
