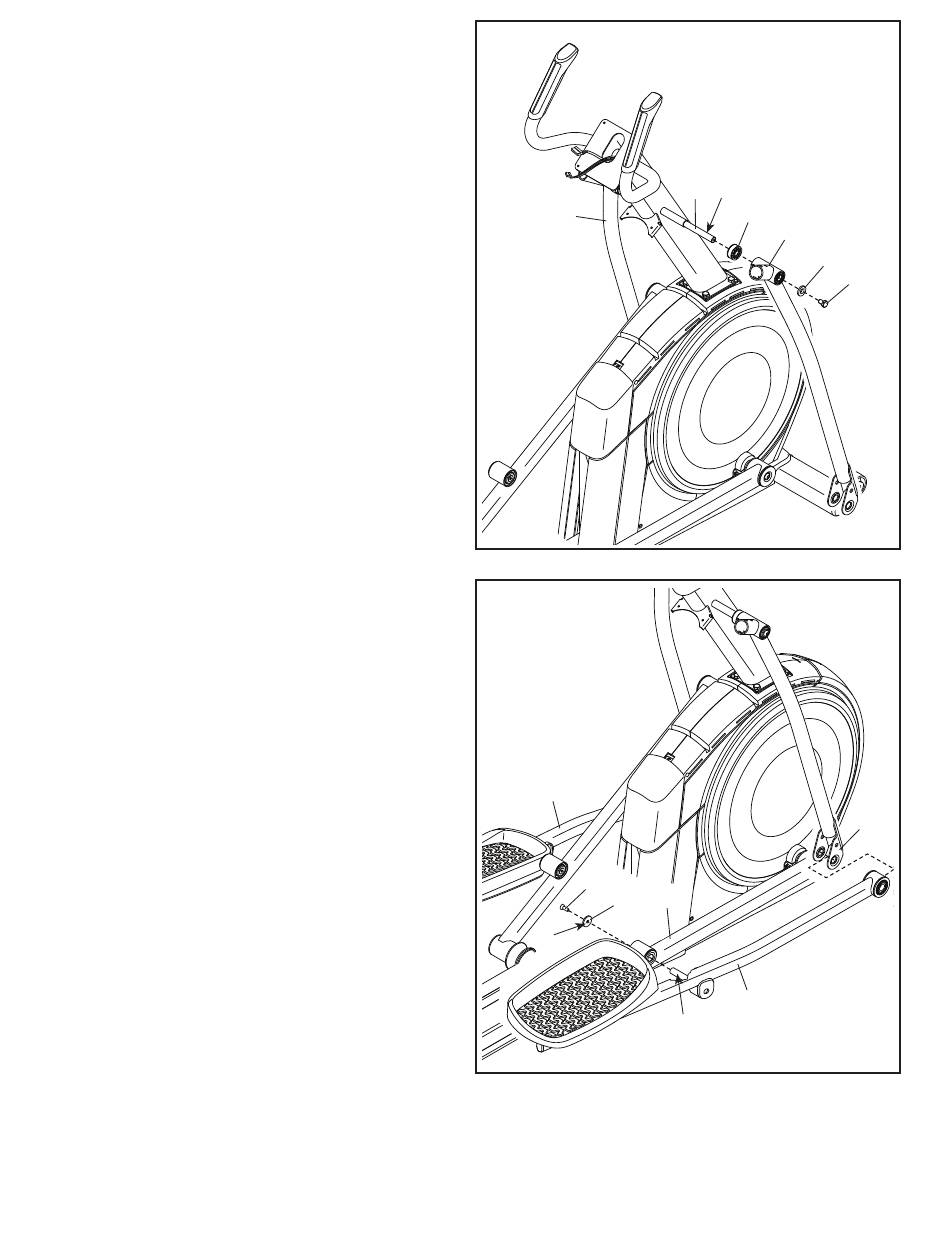

7. Appliquez du lubrifiant sur l'essieu sur le côté
droit du Montant (4).
Ensuite, glissez une Bague d'Espacement du
Pivot (54) sur le côté droit du Montant (4).
Identifiez la Jambe PSC Droite (60) et orientez-la
comme sur le schéma, puis glissez-la dans le
côté droit du Montant (4).
Attachez la Jambe PSC Droite (60) à l'aide
d'une Vis M8 x 13mm (82) et d'une Rondelle M8
x 28mm (97).
Répétez cette étape avec la Jambe PSC
Gauche (46).
8. Orientez le Bras de la Pédale Droite (58) comme
sur le schéma, puis appliquez du lubrifiant sur
l'essieu.
Insérez le Bras de la Pédale Droite (58) dans
la Jambe PSC Droite (60) et dans le Bras du
Rouleau Droit (59).
Attachez le Bras de la Pédale Droite (58) sur le
Bras du Rouleau Droit (59) à l'aide d'une Vis à
Tête Plate M8 x 20mm (120) et d'une Rondelle
de Maintien (55) ; assurez-vous que la partie
plate (B) de la Rondelle de Maintien est face
au Bras du Rouleau Droit.
Répétez cette étape avec le Bras de la Pédale
Gauche (44).
7
46
8
44
120
55
B
9
Lubrifiant
4
54
60
97
59
58
Lubrifiant
82
60
