Montage De L'alimentation En Air De Combustion ⌀ 80/125 Mm; Montage De L'alimentation En Air De Combustion Par Le Mur Extérieur; Mode De Fonctionnement De L'alimentation En Air De Combustion Par Le Mur Extérieur - Vaillant icoVIT exclusiv Notice De Montage

A
A Toiture froide

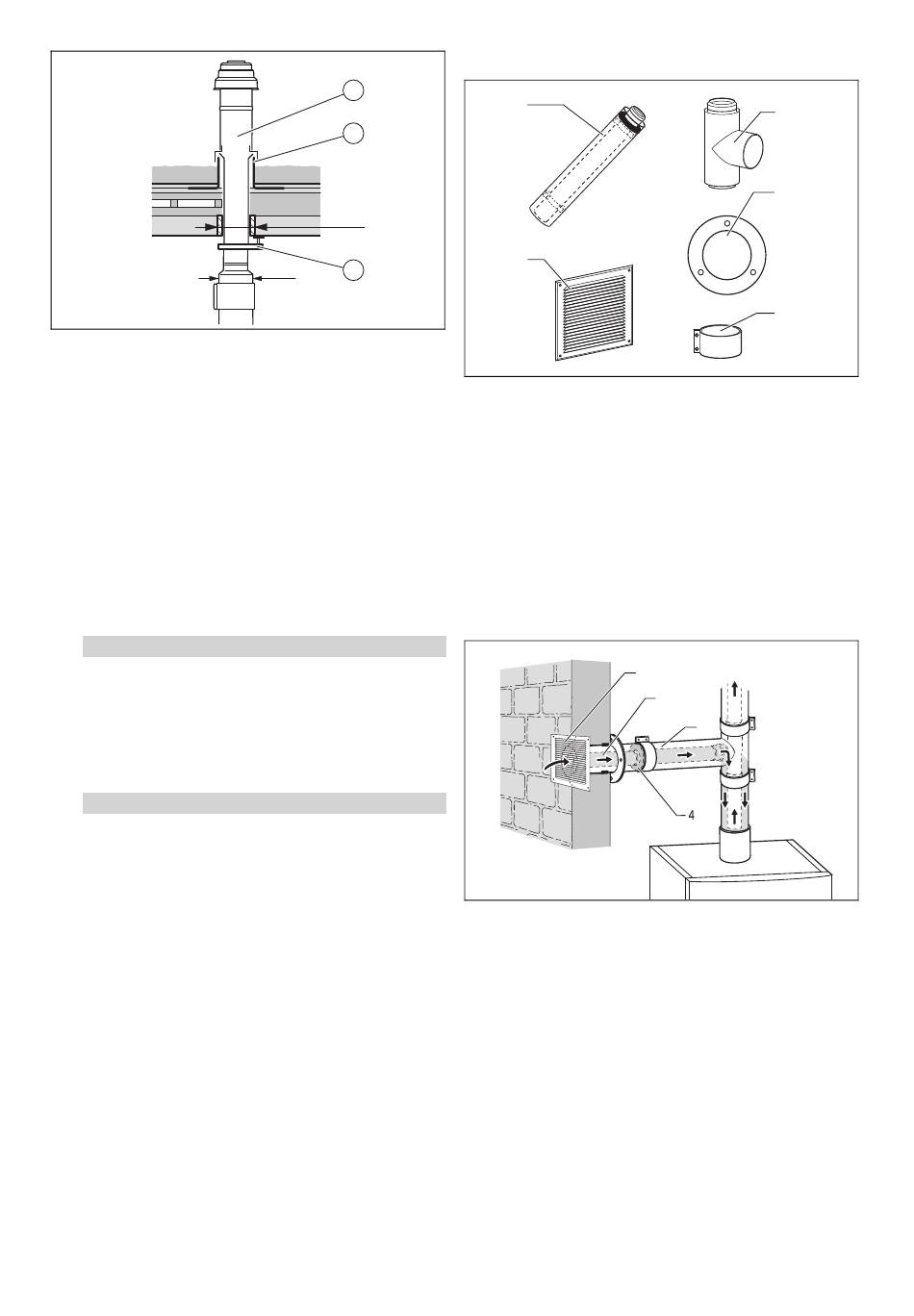

1. Définissez le lieu d'installation du terminal toiture.
2. Insérez la collerette de toit plat (2).
3. Collez la collerette de toit plat en assurant l'étanchéité.
4. Emboîtez la traversée de toit (1) par le haut à travers la
collerette de toit plat jusqu'à ce qu'elle repose de façon
étanche.
5. Ajustez la traversée de toit à la verticale.
6. Fixez la traversée de toit avec la bride d'attache (3) sur
la structure de toit.
7. Reliez le solin de toit à l'appareil au moyen de ral-
longes, de coudes et, le cas échéant, d'un dispositif
séparateur.
Alternative 1:
8.
Condition: Solin de toit avec rallonge
▶
Montez les coudes à 45°. (→ page 41)
▶
Montez les coudes à 87°. (→ page 42)
▶
Montez le dispositif séparateur. (→ page 39)
▶
Reliez tous les points de séparation avec des col-
liers. (→ page 44)
8. Alternative 2:
Condition: Solin de toit sans rallonge
▶
Montez le dispositif séparateur. (→ page 39)
6.6 Montage de l'alimentation en air de
combustion ⌀ 80/125 mm
6.6.1 Montage de l'alimentation en air de
combustion par le mur extérieur
Monter tout d'abord le raccord d'aspiration d'air. Montez en-
suite l'alimentation en air à travers le mur extérieur.
0020124855_01 Notice de montage
1
2
B
Ø 120
Ø 125
3
B Toit chaud
6.6.2 Contenu de la livraison, réf. art. 0020021006
5
4
1 Pièce en T raccord
d'arrivée d'air
2 Rosace murale
3 Collier 70 mm (2 x)
6.6.3 Mode de fonctionnement de l'alimentation en
air de combustion par le mur extérieur
Si la cheminée existante n'est pas compatible avec l'alimen-
tation en air de combustion du fait de la présence de dépôts,
il est possible de dissocier l'alimentation en air de combus-
tion de l'évacuation des gaz de combustion et de la faire
passer par le mur extérieur.
L'arrivée d'air arrive par la grille d'arrivée d'air (1) et passe
par le tube intérieur (2) du système de tube concentrique.
La fente annulaire (3) est bouchée par un joint d'étanchéité
(4) pour l'écoulement d'air. La couche d'air existante dans
la fente annulaire est utilisée comme isolation thermique et
empêche, aux températures extérieures froides, la formation
d'un suintement d'eau à la surface du tube extérieur.
Faites passer la conduite des gaz de combustion dans le
puits et le raccord à travers la paroi du puits comme le ré-
clame le mode de fonctionnement dépendant de l'air am-
biant. Respectez alors les longueurs maximales de tube.
Montage 6
1
2
3
4 Grille d'arrivée d'air
5 Raccord d'aspiration
d'air
1
2
3
35
