6 Montage
1

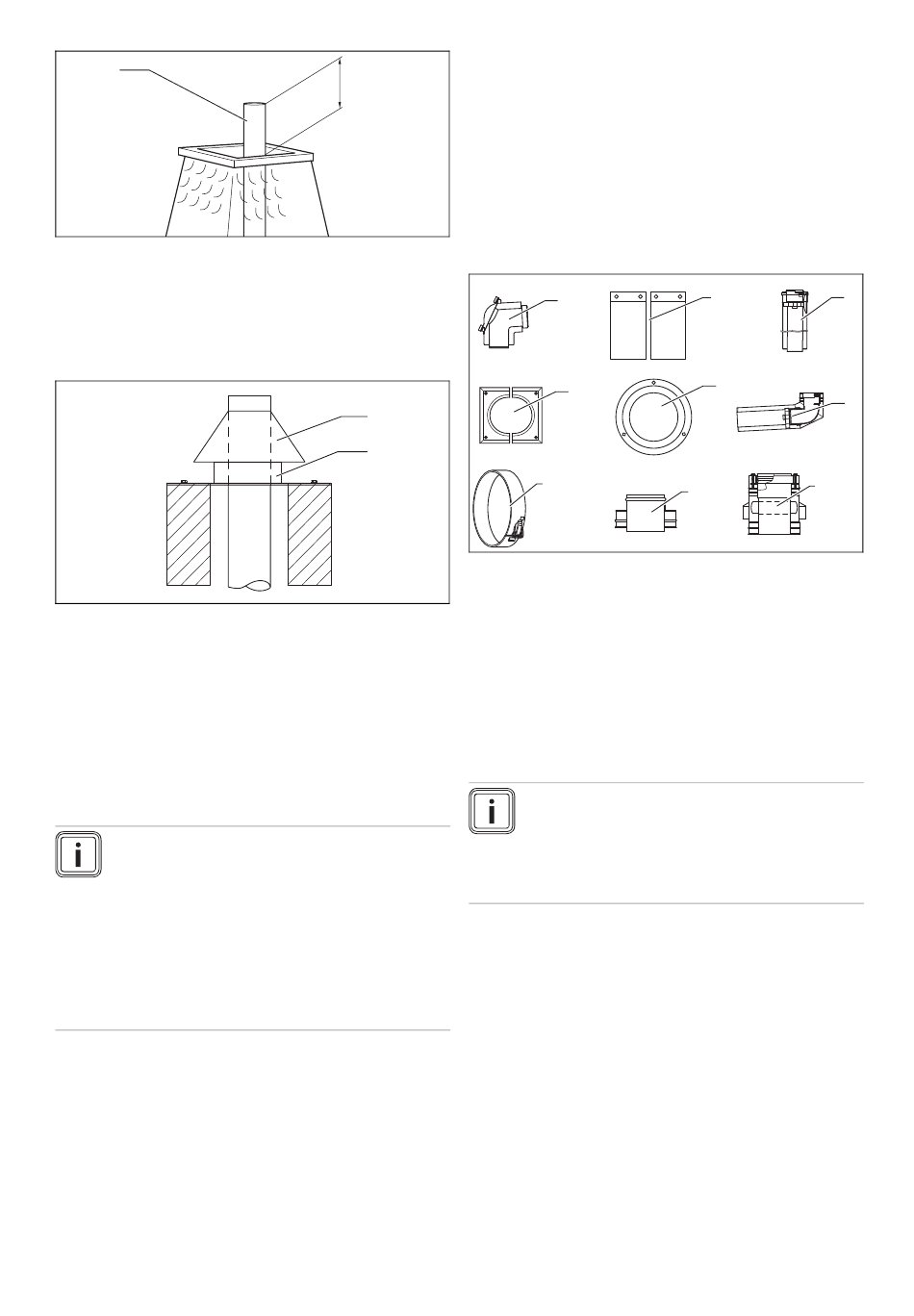

6. Raccourcissez le tube d'embouchure (1) conformément
à la figure.
7. Emboîtez le tube d'embouchure (1) sur la pièce de
connexion (2).
8. Réalisez l'étanchéité du bord de l'embouchure (5) avec
du silicone.
9. Retroussez le cache du puits (7) par dessus le tube
d'embouchure et placez-le sur le puits.
10. Fixez le couvercle de cheminée avec 4 chevilles et
4 vis.
11. Montez la hotte antipluie (6).
12. En cas de besoin, vous pouvez diminuer le pied de la
mitre du puits avec une cisaille à tôles.
6.3.6 Montage de la mitre de cheminée en acier
inoxydable (réf. art. 0020021007)
Remarque
Si vous voulez monter une mitre de cheminée en
acier inoxydable (réf. art. 0020021007), utilisez la
réf. art. 0020095594.
Le kit (réf. art. 0020095594) inclut les éléments
suivants :
- Tube en acier inoxydable
- Pièce de connexion
- pièce de connexion avec embout
1. Montez la conduite flexible des gaz de combustion
conformément à la description. La bague de raccorde-
ment est toutefois remplacée par la pièce de connexion
avec embout.
2. Montez la mitre de cheminée en acier inoxydable sur la
conduite flexible des gaz de combustion. (→ page 25)
26
6.4
330 - 340 mm
Pour monter la conduite des gaz de combustion sur le mur
extérieur, il faut commencer par pratiquer une ouverture
dans le mur extérieur et monter la console pour mur exté-
rieur. Ensuite, procédez au montage de la conduite au ni-
veau du mur extérieur et de la section horizontale, que vous
devez brancher sur le raccord de l'appareil.
6.4.1
6
7
1 Coude de révision
⌀ 80/125 mm
2 Collier 70-mm (2 x)
3 Rallonge 0,5 m,
⌀ 80/125 mm
4 Rosette extérieure par-
tagée, acier inoxydable
5 Rosette intérieure
6.4.2
Montage de la conduite des gaz de
combustion sur le mur extérieur
Contenu de la livraison éléments de base
pour le montage sur mur extérieur
1
4
7
8
6
7
8
9
Montage de la conduite des gaz de
combustion sur le mur extérieur
Remarque
Tenez compte de l'avancée de toit éventuellement
existante. En cas de besoin, utilisez les pannes
du toit en pente. La conduite des gaz de combus-
tion doit être à une distance de 20 cm par rapport
aux fenêtres et autres ouvertures du mur.
Notice de montage 0020124855_01
2 3
5
6
9 9
Coude de traver-
sée murale à 87°,
⌀ 80/125 mm, inox
Collier d'air en inox (2 x)
Pièce d'embouchure,
acier inoxydable
Raccord d'aspiration
d'air, acier inoxydable
