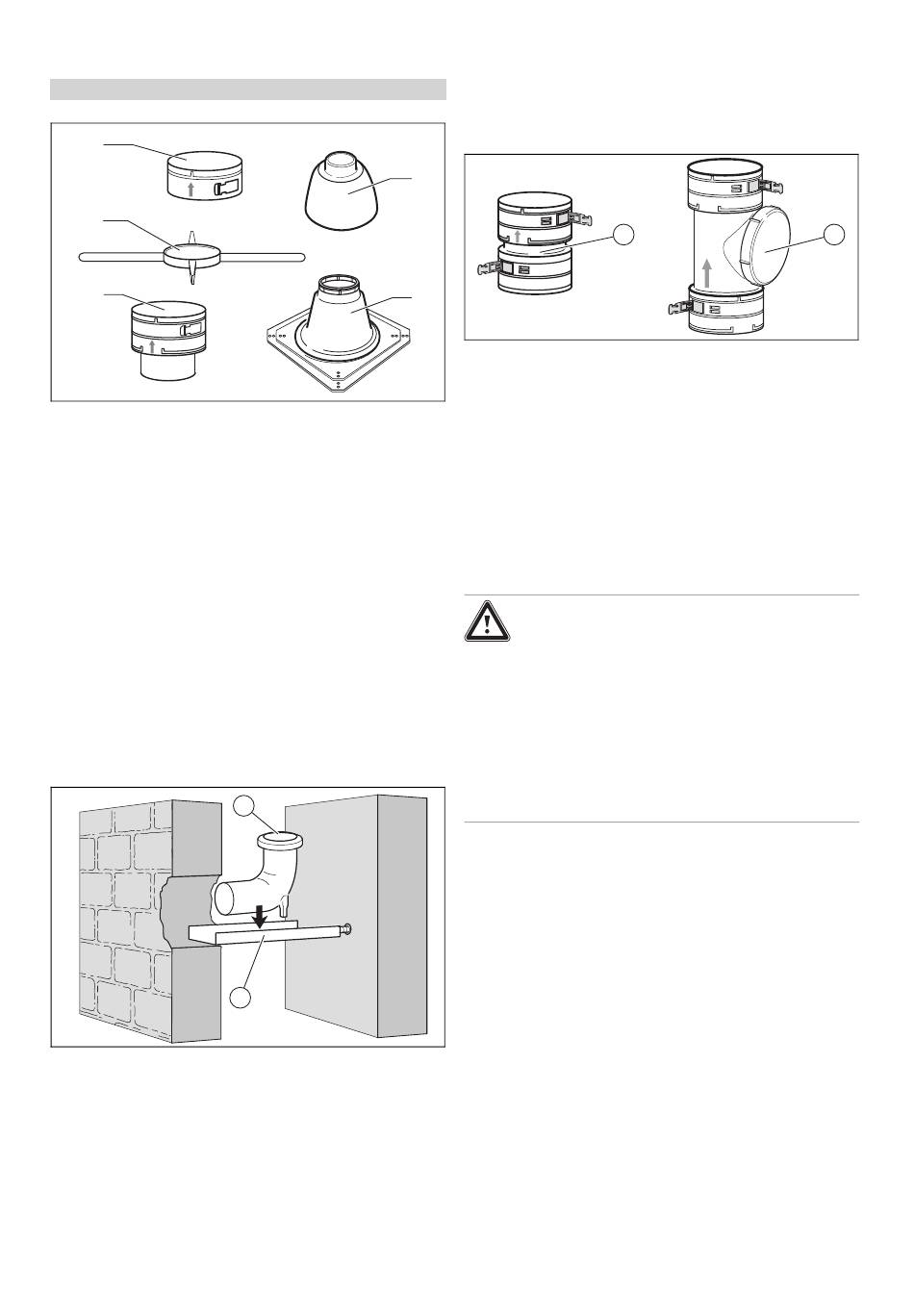

6.2.2.2 Contenu de la livraison, réf. art. 303510
Validité: Système ventouse ⌀ 80/125 mm
5
4
3
1 Mitre du puits (hotte)
2 Mitre du puits (pied)
3 Elément d'enfichage

6.2.2.3 Consignes de montage

1. Montez la conduite flexible des gaz de combustion
conformément à la description. La bague de raccorde-
ment est toutefois remplacée par la pièce de connexion
avec embout.
2. Si vous voulez installer un chapeau de cheminée en
acier inoxydable (réf. art. 0020025741), utilisez le kit
réf. art. 0020021008. Ce kit contient les éléments sui-
vants : élément d'enfichage, croix de montage, pièce de
connexion avec manchon.
3. Montez la mitre de cheminée en acier inoxydable sur la
conduite flexible des gaz de combustion. (→ page 25)

6.2.2.4 Montage du rail support et de l'arc d'appui

1. Définissez le lieu d'installation.
2. Réalisez une traversée suffisamment grande dans le
puits.
3. Réalisez un trou dans la paroi arrière de la cheminée.
4. Raccourcissez le rail support (2) au besoin.
5. Fixez le coude avec support mural (1) sur le rail support
de façon à centrer la conduite des gaz de combustion
dans le conduit.
6. Insérez le rail support avec l'arc d'appui dans le puits.
0020124855_01 Notice de montage
4 Croix de montage
5 Bague de raccordement
1
2
2
–
Les coudes support peuvent généralement être mis
en place avec les rallonges, par le haut.
6.2.2.5 Insertion des éléments de connexion et de
nettoyage
1
2
1 Elément de connexion
1. Au lieu d'utiliser une seule conduite flexible des gaz
de combustion sur toute la longueur, vous pouvez
utiliser plusieurs tronçons reliés par des éléments
de connexion (réf. art. 303512) ou un élément de
nettoyage (réf. art. 303511).
2. Raccourcissez la conduite des gaz de combustion à
la longueur nécessaire au moyen d'une scie ou d'une
cisaille placée dans une gorge.
3. Montez le joint dans la gorge non endommagée la plus
basse de la conduite des gaz de combustion.
Danger !
Risque d'intoxication par sortie de gaz de
combustion !
Le condensat peut endommager les joints
d'étanchéité.
▶
Respectez le sens de montage de l'élé-
ment de nettoyage et de l'élément de
connexion (marquage) pour que les joints
d'étanchéité ne soient pas endommagés
par la présence du condensat.
4. Engagez l'extrémité de la conduite des gaz de combus-
tion jusqu'en butée dans l'élément.
5. Fixez l'élément avec les fermetures à déclic.
Montage 6
1
2 Elément de nettoyage
2
