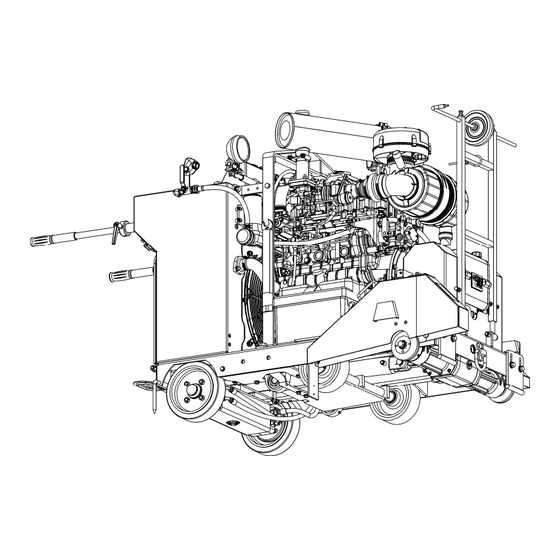

TYROLIT Hydrostress FSD1274 Serie Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Betriebsanleitung
Fugenschneider
FSD1274
/ FSD1274
3-Gang
Index 001
10989244 de / 07.11.2012

Publicité

Table des Matières
loading

Manuels Connexes pour TYROLIT Hydrostress FSD1274 Serie

Sommaire des Matières pour TYROLIT Hydrostress FSD1274 Serie

  • Page 1 Betriebsanleitung Fugenschneider FSD1274 / FSD1274 3-Gang Index 001 10989244 de / 07.11.2012...
  • Page 2 Reparaturen dürfen nur von ausgebildetem Fachpersonal ausgeführt werden. Um Ihre TYROLIT-Hydrostress-Geräte in einwandfreiem Zustand zu halten, steht Ihnen unser Kundendienst gerne zur Verfügung. Wir wünschen Ihnen ein problemloses und störungsfreies Arbeiten. TYROLIT Hydrostress Copyright © TYROLIT Hydrostress TYROLIT Hydrostress AG Witzbergstrasse 18 CH-8330 Pfäffikon Switzerland...

  • Page 3: Sicherheit

    TYROLIT Hydrostress AG 1 Sicherheit Diese Anleitung ist nur ein Bestandteil der produktbegleitenden Dokumentation des Fugenschneiders. Diese Anleitung wird zusammen mit dem «Sicherheitshandbuch / Systembeschreibung Fugenschneider» vervollständigt. GEFAHR Werden bei der Arbeit die Sicherheitshinweise im «Sicherheitshandbuch / Systembeschreibung» nicht beachtet, drohen Tod oder schwere Verletzungen.
  • Page 4 TYROLIT Hydrostress AG 2 Aufbau Komponenten Griff 11 Rolle zu Schnittzeiger 21 Hebechassis Bedieneinheit 12 Wasserventil 22 Lager Hebechassis Wasserhahn 13 Hydrostat 23 Bodenblech Bedienungshebel 14 Getriebe Sägeblattantrieb 24 Fahrantrieb Scheinwerfer 15 Chassis 25 Schnittzeiger hinten Wasserpumpe 16 Blattschutz 26 Batterie Krananhängevorrichtung...
  • Page 5 TYROLIT Hydrostress AG Komponenten 29 Kühlwasser-Expansionsgefäss 37 Chassis / Typenschild 45 Rad 30 Kühlwasserschlauch 38 Wasseranschluss 46 Anlasser 31 Tankeinfüllstutzen Kühlerabdeckung 47 Sägeblattflansch 32 Gaszug 40 Spureinstellung 48 Antriebsrad 33 Bedienungsschalter 41 Antriebsrad 49 Getriebe 34 Anzeige Schnitttiefe 42 Ventilblock Fahrantrieb Sägeblattantrieb...
  • Page 6 TYROLIT Hydrostress AG 3 Funktion 3.1 Sägeblattantrieb Sägeblattantrieb (schematisch) Winkelgetriebe Zwischengetriebe Antriebsriemen Antriebswelle Sägeblatt 3.2 Hebeantrieb Hebeantrieb (schematisch) Hydraulikzylinder 3.3 Geschwindigkeit Sägeblatt senken Geschwindigkeit Sägeblatt senken Ventil Senkgeschwindigkeit Sägeblatt Seite 6 Fugenschneider FSD1274 / FSD1274 3-Gang...
  • Page 7 TYROLIT Hydrostress AG 3.4 Fahrantrieb Fahrantrieb (schematisch) Hydrostat Hydraulikmotor Ventilblock Fahrantrieb EIN / AUS Fugenschneider FSD1274 / FSD1274 3-Gang Seite 7...

  • Page 8: Transport

    TYROLIT Hydrostress AG 4 Transport GEFAHR Tod oder schwere Verletzungen durch unsachgemässen Transport! ► Fugenschneider nur bei ausgeschaltetem Hauptmotor transportieren. ► Nur Transportfahrzeuge, Hebezeuge und Lastaufnahmeeinrichtungen mit ausreichender Tragkraft verwenden. ► Fugenschneider nur an den vorgesehenen Anhängepunkten anhängen. ► Sachkundigen Einweiser bestimmen.

  • Page 9: Batterie Einbauen

    TYROLIT Hydrostress AG 5 Erste Inbetriebnahme 5.1 Batterie einbauen ► Batterie einbauen (Typ siehe Kapitel Technische Daten). Fugenschneider FSD1274 / FSD1274 3-Gang Seite 9...
  • Page 10 TYROLIT Hydrostress AG 6 Montage / Einrichten 6.1 Griffe montieren ► 6.2 Höheneinstellung Griffe ► Seite 10 Fugenschneider FSD1274 / FSD1274 3-Gang...
  • Page 11 TYROLIT Hydrostress AG 6.3 Sägeblatt montieren GEFAHR Tod oder schwere Verletzung durch weggeschleuderte Teile (Segmente, Betonsplitter, Sägeblatt etc.)! ► Fugenschneider nur mit Blattschutz betreiben. ► Bei Sägeblatt-Montage auf der rechten Seite die Befestigungsschraube mit Linksgewinde verwenden. Bei Sägeblatt-Montage auf der linken Seite die Befestigungsschraube mit Rechtsgewinde verwenden.
  • Page 12 TYROLIT Hydrostress AG Um zu verhindern, dass sich das Sägeblatt beim Festziehen dreht, Sägeblatt vorsichtig auf den Boden aufsetzen. 6.4 Sägeblatt auf der anderen Seite montieren 6.4.1 Blattschutz demontieren ► Seite 12 Fugenschneider FSD1274 / FSD1274 3-Gang...
  • Page 13 TYROLIT Hydrostress AG 6.4.2 Wellenabdeckung demontieren 6.4.3 Blattschutz und Wellenabdeckung auf der anderen Seite montieren Die Montage von Blattschutz und Wellenabdeckung erfolgt in umgekehrter Reihenfolge wie bei der Demontage. 6.5 Wasserleitung anschliessen ► Fugenschneider FSD1274 / FSD1274 3-Gang Seite 13...

  • Page 14: Bedienung

    TYROLIT Hydrostress AG 7 Bedienung 7.1 Übersicht über die Bedienelemente Bedienelemente Zündschalter 11 Wasser EIN / AUS Anzeige 21 Schalter Sägeblattkupplung Kühlmitteltemp. -Anzeige 12 Schnitttiefen- 22 Schnitttiefenanzeige Motorwarnleuchte Speicherungsanzeige Scheinwerferlicht Blattdrehzahlmesser 13 Schalter Wasser EIN / AUS 24 Winkeleinstellung Motorgaszug...
  • Page 15 TYROLIT Hydrostress AG 7.2 Ölstand und Kühlwasserstände prüfen ► Angaben des Motorenherstellers beachten. 7.3 Luftfilter prüfen Die Anzeige im Sichtfenster hat folgende Bedeutung: Farbe der Anzeige Bedeutung Gelb Luftfilter in Ordnung Luftfilter verstopft ► Wenn der Luftfilter verstopft ist, Luftfilter wechseln.

  • Page 16: Wasserversorgung Herstellen

    TYROLIT Hydrostress AG 7.4 Treibstoff-Stand prüfen ► Tankanzeige (1) prüfen und ggf. Diesel nachfüllen. 7.5 Fugenschneider positionieren 1. Fugenschneider in die Arbeitsposition schieben. 2. Fugenschneider mit den Schnittanzeigern ausrichten. 7.6 Wasserversorgung herstellen ► Seite 16 Fugenschneider FSD1274 / FSD1274 3-Gang...

  • Page 17: Motor Einschalten

    TYROLIT Hydrostress AG 7.7 Motor einschalten Symbol Bedeutung Kupplungsschalter Position Eingekuppelt Kupplungsschalter Position Ausgekuppelt Bedienungshebel (2) eingerastet in 0-Stellung Kupplungsschalter (1) steht in der Position Ausgekuppelt Schalter NOT-AUS (5) ist gelöst 1. Zündschlüssel (3) in die Vorglüh-Position stellen bis Leuchtanzeige Vorglühen erlischt.
  • Page 18 TYROLIT Hydrostress AG 7.8 Sägeblatt senken / heben 7.8.1 Beispiel senken 1. Taste Senken (1) so lange drücken, bis das Sägeblatt das Sägematerial berührt 2. Schnitttiefenanzeiger (2) auf die Position 0 stellen. 3. Sägeblatt mit der Taste Senken auf die gewünschte Schnitttiefe fahren.
  • Page 19 TYROLIT Hydrostress AG 7.9 Vorschub einstellen Symbol Bedeutung Kupplungsschalter Position Eingekuppelt Kupplungsschalter Position Ausgekuppelt Vorschubregler Fahrtrichtung vorwärts Vorschubregler Fahrtrichtung rückwärts Vorschubregler steht in der neutralen Position Bremse ist gelöst 1. Kupplungsschalter (1) in die Position Eingekuppelt stellen. Wichtig: Einkuppeln nur mit langsamer Motordrehzahl (Blattdrehzahl) 2.
  • Page 20 TYROLIT Hydrostress AG 7.10 Spurhaltung korrigieren Spurhaltung korrigieren ► Wenn das Sägeschnitt verläuft, mit der Stellschraube die hintere Radachse verstellen. Seite 20 Fugenschneider FSD1274 / FSD1274 3-Gang...
  • Page 21 TYROLIT Hydrostress AG 7.11 Schaltvorgang am 3-Gang-Getriebe GEFAHR Tod oder schwere Verletzung durch falsche Handhabung! Der Gang darf nur bei stillstehendem Motor geändert werden. Nie bei laufendem Motor an der Schaltvorrichtung hantieren. 7.11.1 Schaltvorgang INFORMATION Für den gesamten Schaltvorgang wird kein Werkzeug benötigt.
  • Page 22 Wöchentlich ► Riemenspannung prüfen und ggf. einstellen. Alle 50 Betriebsstunden ► Schmiernippel schmieren. Jährlich oder alle 100 Betriebsstunden ► Grossen Service von TYROLIT Hydrostress AG oder einer autorisierten Vertretung durchführen lassen. Gem. Angaben des Motorenherstellers ► Alle erforderlichen Massnahmen gemäss Betriebsanleitung des Motorenherstellers durchführen.
  • Page 23 TYROLIT Hydrostress AG 9 Störungen Störung Mögliche Ursache Behebung Fugenschneider läuft nicht Schalter NOT-AUS ist gedrückt. ► Schalter NOT-AUS lösen. Sägeblatt blockiert Sägeblatt im Schnittmaterial verklemmt ► Fugenschneider zurückfahren. ► Ggf. Sägeblatt durch Wippen lösen. ► Ggf. Motor abstellen, Sägeblatt demontieren und einzeln aus dem Schnittmaterial lösen.

  • Page 24: Technische Daten

    TYROLIT Hydrostress AG 10 Technische Daten 10.1 Dimensionen Parameter Wert Gewicht 987 kg Schnitttiefe (max.) 500 mm Ø Blattaufnahme 25,4 mm Ø Sägeblatt max. 1200 mm Abmessungen (Transportmaße bei L: 1615 mm hochgeklapptem Blattschutz) B: 930 mm H: 1335 mm 10.2 Motor...
  • Page 25 TYROLIT Hydrostress AG 10.5 Schallpegel und Vibrationen Parameter Wert FSD1274 FSD1274 3- Gang Schallpegel am Arbeitsplatz (L 96,9 dB(A)* 91,3 dB(A)* Schallleistung nach ISO 3744 (L 116,9 dB(A)* 111,3 dB(A)* Vibrationen DIN EN ISO 5349-2 < 2,5 m/s² * Wert gilt bei folgender Bedingung: Fahrantrieb ist ausgeschaltet und das Sägeblatt ist nicht im Eingriff.
  • Page 26 7" / 178 mm 48" / 1200 mm 1200 mm 1050 4.75" 4“ 3VX355 8" / 203 mm Die Riemenscheibe darf nur von einem Techniker von TYROLIT Hydrostress oder einer ausgebildeten Fachkraft gewechselt werden. Schnittdaten FSD1274 3-Gang Riemen- Riemen- Ø Flansch Blatt scheibe Ø...

  • Page 27: Eg-Konformitätserklärung

    TYROLIT Hydrostress AG EG-Konformitätserklärung Bezeichnung Fugenschneider Typenbezeichnung FSD1274 / FSD1274 3-Gang Konstruktionsjahr 2010 Hersteller TYROLIT Hydrostress AG Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Richtlinien und Normen übereinstimmt: Angewandte Richtlinie Maschinenrichtlinie 2006/42/EG Lärmemission 2000/14/EG Abgasrichtlinie 2004/26/EG...
  • Page 28 Operating Instructions Floor Saw FSD1274 FSD1274 3-speed gearbox Index 001 10989245 en / 07.11.1012...
  • Page 29 Any repair work must be carried out by trained personnel only. Should you need more details concerning your TYROLIT Hydrostress unit in order to keep it in perfect condition, please contact our after-sales service for further information.
  • Page 30 TYROLIT Hydrostress AG 1 Safety These instructions are just one part of the documentation which is supplied together with the floor saw. These instructions go together with the "Safety Manual / System Description for Floor Saws" to form a complete set of documentation.
  • Page 31 TYROLIT Hydrostress AG 2 Design Components Grip 11 Cut indicator roller 21 Lifting chassis Control unit 12 Water valve 22 Bearing lifting chassis Water valve 13 Hydrostatic motors 23 Base plate Operating handle 14 Gear box saw blade drive 24 Travel drive...
  • Page 32 TYROLIT Hydrostress AG Components 29 Cooling water expansion vessel 37 Chassis / Model label 45 Wheel 30 Cooling water hose 38 Water connection 46 Starter 31 Tank filler cap 39 Radiator cover 47 Saw blade flange 32 Gas flue 40 Track adjustment...
  • Page 33 TYROLIT Hydrostress AG 3 Function 3.1 Saw blade drive Saw blade drive (schematic) Mitre gear Intermediate drive Drive belt Drive shaft saw blade 3.2 Lift drive Lift drive (schematic) Hydraulic cylinder 3.3 Saw blade lowering speed Saw blade lowering speed...
  • Page 34 TYROLIT Hydrostress AG 3.4 Travel drive Travel drive (schematic) Hydrostatic motors Hydraulic motors Valve block travel drive ON / OFF Floor Saw FSD1274 / FSD1274 3-speed gearbox Page 7...

  • Page 35: Transport

    TYROLIT Hydrostress AG 4 Transport DANGER Inexpert transport may result in death or serious injury. ► Floor saws must only be transported with the main motor switched off. ► Only transport vehicles, lifting tools and load suspension devices with sufficient load- bearing capacity must be used.

  • Page 36: Initial Start-Up

    TYROLIT Hydrostress AG 5 Initial start-up 5.1 Fitting battery ► Fit battery (for type see Technical Data). Floor Saw FSD1274 / FSD1274 3-speed gearbox Page 9...

  • Page 37: Assembly / Set-Up

    TYROLIT Hydrostress AG 6 Assembly / Set-up 6.1 Mounting grip ► 6.2 Height adjustment handle ► Page 10 Floor Saw FSD1274 / FSD1274 3-speed gearbox...
  • Page 38 TYROLIT Hydrostress AG 6.3 Mounting saw blade DANGER Parts that fly off (segments, concrete splinters, saw blade, etc.) may cause serious injury or even death. ► Floor saws must only be operated with a blade guard. ► When assembling the saw blade on the right-hand side use the anchoring screw with the left-hand thread.
  • Page 39 TYROLIT Hydrostress AG To prevent the saw blade rotating while being tightened, carefully place the saw blade on the floor. 6.4 Mounting saw blade on the other side 6.4.1 Disassemble the blade guard ► Page 12 Floor Saw FSD1274 / FSD1274...
  • Page 40 TYROLIT Hydrostress AG 6.4.2 Disassemble the shaft cover 6.4.3 Assembling the blade guard and shaft cover on the other side Assembly of the blade guard and the shaft cover is performed in the opposite order to disassembly. 6.5 Connecting water line ►...

  • Page 41: Overview Of Operating Elements

    TYROLIT Hydrostress AG 7 Operation 7.1 Overview of operating elements Operating elements Ignition switch 11 Water ON / OFF indicator 21 Saw blade coupling switch Coolant temperature display 12 Cut depth storage indicator 22 Cutting depth indicator Engine warning light...
  • Page 42 TYROLIT Hydrostress AG 7.2 Check oil and cooling water levels ► Note the details from the motor manufacturer. 7.3 Checking the air filter The display in the window has the following significance: Display colour Significance Yellow Air filter in good order Air filter blocked ►...

  • Page 43: Connecting The Water Supply

    TYROLIT Hydrostress AG 7.4 Checking the fuel level ► Check the tank display (1) and top up with diesel as necessary. 7.5 Positioning the floor saw 1. Slide floor saw into the working position. 2. Fit the cutting guides to the floor saw.
  • Page 44 TYROLIT Hydrostress AG 7.7 Switch on motor Symbol Significance Coupling lever in coupled position Coupling lever in uncoupled position Operating handle (2) engaged in 0 position Coupling lever (1) is in the uncoupled position EMERGENCY STOP switch (5) has been released 1.
  • Page 45 TYROLIT Hydrostress AG 7.8 Lowering / raising saw blade 7.8.1 Lowering example 1. Press the Lower button (1) until the saw blade touches the material to be cut. 2. Set the cutting depth indicator (2) in the 0 position. 3. Using the Lower key, lower the saw blade to the desired cutting depth.
  • Page 46 TYROLIT Hydrostress AG 7.9 Adjusting the feed Symbol Significance Coupling lever in coupled position Coupling lever in uncoupled position Feed adjuster in the forwards direction of travel Feed adjuster in the backwards direction of travel Feed adjuster is in the neutral position Brake is released 1.
  • Page 47 TYROLIT Hydrostress AG 7.10 Correcting the tracking Correcting the tracking ► If the saw blade drifts, adjust the rear axle with the adjusting screw. Page 20 Floor Saw FSD1274 / FSD1274 3-speed gearbox...
  • Page 48 TYROLIT Hydrostress AG 7.11 Gear selection procedure for 3-speed gearbox DANGER Failure to follow instructions can result in death or serious injury. The gear can only be changed if the motor is stationary. Never tamper with the gear selection mechanism with the motor running.
  • Page 49 TYROLIT Hydrostress AG 8 Maintenance When? What? Daily ► Check oil level. ► Perform a visual check for damage. Weekly ► Check belt tension and adjust if necessary. Every 50 hours of operation ► Lubricate grease nipples. Annually or every 100 operating hours ►...
  • Page 50 Operation of the control rods impaired ► Check control rods and repair as necessary. Defective hydrostat ► Check hydrostat and if necessary have this repaired by a TYROLIT Hydrostress engineer. Motor running off centre Wrong fuel ► Switch off motor immediately and change fuel.

  • Page 51: Technical Data

    TYROLIT Hydrostress AG 10 Technical data 10.1 Dimensions Parameter Value Weight 987 kg Cutting depth (max.) 500 mm Blade uptake diameter 25.4 mm Max. saw blade diameter 1,200 mm Dimensions (transport dimensions with blade 1,615 mm guard folded up) 930 mm 1,335 mm 10.2 Motor...
  • Page 52 TYROLIT Hydrostress AG 10.5 Noise level and vibrations Parameter Value FSD1274 FSD1274 3- Gang Noise level at workplace (L 96,9 dB(A)* 91,3 dB(A)* Sound power level in accordance with 116,9 dB(A)* 111,3 dB(A)* ISO 3744 (L Vibrations DIN EN ISO 5349-2 <...
  • Page 53 48" / 1,200 mm 1,200 mm 1,050 4.75" 4“ 3VX355 8" / 203 mm The belt pulley should only be changed by an engineer from TYROLIT Hydrostress or a trained worker. 10.8 Cutting data FSD1274 3-speed gearbox Belt Flange pulley...

  • Page 54: Ec Declaration Of Conformity

    TYROLIT Hydrostress AG EC declaration of conformity Description Floor Saw Type designation Floor Saw FSD1274 / FSD1274 3-Speed gearbox Year of construction 2010 Manufacturer TYROLIT Hydrostress AG We declare under our own liability that this product complies with the following directives and standards:...
  • Page 55 Instrucciones de servicio Cortadora de juntas FSD1274 FSD1274 3 marchas Índice 001 10989248 es / 28.11.2012...
  • Page 56 ¡Enhorabuena! Se ha decidido por un acreditado equipo TYROLIT Hydrostress y, con ello, por un estándar líder desde el punto de vista tecnológico. Sólo las piezas de recambio originales de TYROLIT Hydrostress garantizan calidad e intercambiabilidad. Nuestro compromiso de garantía quedará...
  • Page 57 TYROLIT Hydrostress AG 1 Seguridad Estas instrucciones son sólo una parte de la documentación de producto que acompaña a la cortadora de juntas. Estas instrucciones se completan con el "Manual de seguridad / Descripción de sistema para cortadoras de juntas".
  • Page 58 TYROLIT Hydrostress AG 2 Estructura Componentes Agarre 11 Rodillo para indicador de corte 21 Chasis elevador Unidad de mando 12 Válvula de agua 22 Cojinete del chasis Llave del agua 13 Hidrostato elevador Palanca de manejo 14 Engranaje del accionamiento...
  • Page 59 TYROLIT Hydrostress AG Componentes 29 Depósito de expansión del 37 Chasis / Tarjeta de 45 Rueda agua de refrigeración identificación 46 Motor de arranque 30 Tubería de agua refrigerante 38 Acometida de agua 47 Brida del disco de corte 31 Tubuladura de relleno del...
  • Page 60 TYROLIT Hydrostress AG 3 Funcionamiento 3.1 Accionamiento del disco de corte Accionamiento del disco de corte (esquemáticamente) Engranaje angular Engranaje intermedio Correa de accionamiento Árbol de accionamiento del disco de corte 3.2 Accionamiento elevador Accionamiento elevador (esquemáticamente) Cilindro hidráulico 3.3 Reducir la velocidad del disco de corte Reducir la velocidad del disco de corte Válvula de reducción de velocidad del disco de corte...
  • Page 61 TYROLIT Hydrostress AG 3.4 Accionamiento de traslación Accionamiento de traslación (esquemáticamente) Hidrostato Motor hidráulico Conexión / desconexión del bloque de válvulas del accionamiento de traslación Cortadora de juntas FSD1274 / FSD1274 3 marchas página 7...

  • Page 62: Punto De Suspensión

    TYROLIT Hydrostress AG 4 Transporte PELIGRO Muerte o lesiones graves por transporte inadecuado. ► Las cortadoras de juntas sólo se debe transportar con el motor principal desconectado. ► Utilizar sólo vehículos de transporte, equipos elevadores y mecanismos de suspensión de carga con la suficiente capacidad de carga.

  • Page 63: Primera Puesta En Servicio

    TYROLIT Hydrostress AG 5 Primera puesta en servicio 5.1 Montar la batería ► Montar la batería (tipo, véase el capítulo Datos técnicos). Cortadora de juntas FSD1274 / FSD1274 3 marchas página 9...
  • Page 64 TYROLIT Hydrostress AG 6 Montaje / Ajuste 6.1 Montar agarres ► 6.2 Ajuste de altura de los agarres ► Página 10 Cortadora de juntas FSD1274 / FSD1274 3 marchas...
  • Page 65 TYROLIT Hydrostress AG 6.3 Montar el disco de corte PELIGRO Peligro de muerte o lesiones graves por piezas despedidas (segmentos, astillas de hormigón, disco de corte, etc.). ► La cortadora de juntas sólo debe funcionar con protección del disco. ► En caso de montaje del disco de corte en el lado derecho, utilizar el tornillo de fijación con rosca izquierda.
  • Page 66 TYROLIT Hydrostress AG Para evitar que el disco de corte gire al apretarlo, colocar el disco de corte cuidadosamente sobre el suelo. 6.4 Montar el disco de corte en el otro lado 6.4.1 Desmontar la protección del disco ► Página 12...

  • Page 67: Desmontar La Cubierta De Árboles

    TYROLIT Hydrostress AG 6.4.2 Desmontar la cubierta de árboles 6.4.3 Montar la protección del disco y la cubierta de árboles en el otro lado El montaje de la protección del disco y la cubierta de árboles se realiza en el orden inverso al de desmontaje.
  • Page 68 TYROLIT Hydrostress AG 7 Operación 7.1 Presentación general de los elementos de mando Elementos de mando Interruptor de encendido 11 Indicación de 21 Interruptor del acoplamiento Indicador de la temp. del conexión/desconexión del del disco de corte refrigerante agua 22 Marca de profundidad de Testigo de advertencia del 12 Indicación de memorización...

  • Page 69: Comprobar El Filtro De Aire

    TYROLIT Hydrostress AG 7.2 Comprobar el nivel de aceite y los niveles de agua refrigerante ► Observar las indicaciones del fabricante del motor. 7.3 Comprobar el filtro de aire La indicación de la mirilla tiene el siguiente significado: Color de la indicación...

  • Page 70: Comprobar El Nivel De Combustible

    TYROLIT Hydrostress AG 7.4 Comprobar el nivel de combustible ► Comprobar la indicación del depósito (1) y, llegado el caso, rellenar con diésel. 7.5 Posicionar la cortadora de juntas 1. Llevar la cortadora de juntas a la posición de trabajo.

  • Page 71: Conectar El Motor

    TYROLIT Hydrostress AG 7.7 Conectar el motor Símbolo Significado Interruptor de acoplamiento, posición acoplado Interruptor de acoplamiento, posición desacoplado Palanca de manejo (2) enclavada en la posición 0 El interruptor de acoplamiento (1) está en posición desacoplado El interruptor paro de emergencia (5) se ha soltado 1.
  • Page 72 TYROLIT Hydrostress AG 7.8 Subir / bajar el disco de corte 7.8.1 Ejemplo bajar 1. Mantener pulsada la tecla bajar (1) hasta que el disco de corte toque el material de corte. 2. Colocar el indicador de profundidad de corte (2) en la posición 0.
  • Page 73 TYROLIT Hydrostress AG 7.9 Ajustar avance Símbolo Significado Interruptor de acoplamiento, posición acoplado Interruptor de acoplamiento, posición desacoplado Regulador de avance, sentido de marcha adelante Regulador de avance, sentido de marcha atrás El regulador de avance está en la posición neutra El freno está...
  • Page 74 TYROLIT Hydrostress AG 7.10 Corregir el mantenimiento de recorrido Corregir el mantenimiento de recorrido ► Si el corte de sierra se desvía, ajuste el eje trasero de rueda con el tornillo de ajuste. Página 20 Cortadora de juntas FSD1274 / FSD1274...
  • Page 75 TYROLIT Hydrostress AG 7.11 Procedimiento de cambio de marcha en el engranaje de 3 marchas PELIGRO ¡Muerte o lesiones graves por un manejo inadecuado! La marcha únicamente puede cambiarse cuando el motor está parado. No realizar manipulaciones en el dispositivo de cambio con el motor en marcha.
  • Page 76 ► Engrasar el racor de lubricación. Anualmente o cada 100 horas de servicio ► Debe encargarse un servio de mantenimiento profundo a TYROLIT Hydrostress AG o a un representante autorizado. Según los datos del fabricante de motor ► Todas la medidas necesarias deben realizarse según las instrucciones de servicio del...
  • Page 77 TYROLIT Hydrostress AG 9 Averías Avería Posible causa Eliminación La cortadora de juntas no funciona El interruptor paro de emergencia está ► Soltar el interruptor de paro de pulsado. emergencia. Disco de corte bloqueado Disco de corte atascado en el material de ►...

  • Page 78: Datos Técnicos

    TYROLIT Hydrostress AG 10 Datos técnicos 10.1 Dimensiones Parámetro Valor Peso 987 kg Profundidad de corte (máx.) 500 mm Ø de sujeción del disco 25,4 mm Ø máx. del disco de corte 1.200 mm Dimensiones (medidas de transporte con la Lo: 1.615 mm...
  • Page 79 TYROLIT Hydrostress AG 10.5 Nivel sonoro y vibraciones Parámetro Valor FSD1274 FSD1274 3- Gang Nivel sonoro en el puesto de trabajo (L 96,9 dB(A)* 91,3 dB(A)* Potencia acústica según ISO 3744 (L 116,9 dB(A)* 111,3 dB(A)* Vibraciones según DIN EN ISO 5349-2 <...
  • Page 80 4,75" 4" 3VX355 8" / 203 mm La polea de la correa solo debe ser sustituida por un técnico de TYROLIT Hydrostress o por un técnico con la capacitación adecuada. Datos de corte de la FSD1274 3 marchas Ø de la Ø...

  • Page 81: Declaración De Conformidad Ce

    TYROLIT Hydrostress AG Declaración de conformidad CE Denominación Cortadora de juntas Denominación de tipo FSD1274 / FSD1274 3 marchas Año de construcción 2010 Fabricante TYROLIT Hydrostress AG Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes directivas y normas: Directiva aplicada Directiva de Máquinas...
  • Page 82 Mode d'emploi Scie de sol FSD1274 / FSD1274 3rapports Indice 001 10989246 fr / 07.11.2012...

  • Page 83: Toutes Nos Félicitations

    Vous avez opté pour un appareil TYROLIT Hydrostress, donc pour un standard technologique sûr et de tout premier plan. Seules les pièces détachées d'origine TYROLIT Hydrostress peuvent garantir la qualité et l'interchangeabilité. En cas de maintenance négligée ou inadéquate, nous ne pourrions pas honorer notre engagement de garantie tel qu'il est stipulé...
  • Page 84 TYROLIT Hydrostress AG 1 Sécurité Ce mode d’emploi ne représente qu’une partie de la documentation produit fournie avec la scie de sol. Le présent document s'accompagne du «Manuel de sécurité / Description du système de la scie de sol». DANGER Le non respect des consignes de sécurité...

  • Page 85: Présentation

    TYROLIT Hydrostress AG 2 Présentation Composants Poignée 11 Galet du repère de coupe 21 Châssis de levage Unité de commande 12 Vanne d'eau 22 Palier châssis de levage Robinet d'eau 13 Hydrostatique 23 Tôle de plancher Levier de commande 14 Réducteur d'entraînement de la 24 Entraînement d'avance...
  • Page 86 TYROLIT Hydrostress AG Composants 29 Vase d'expansion du liquide de 37 Châssis / plaque signalétique 45 Roue refroidissement 38 Raccord d'eau 46 Démarreur 30 Flexible d'eau de Recouvrement de radiateur 47 Bride de lame de scie refroidissement 40 Réglage de la voie 48 Roue d'entraînement...

  • Page 87: Entraînement De La Lame De Scie

    TYROLIT Hydrostress AG 3 Fonctions 3.1 Entraînement de la lame de scie Entraînement de la lame de scie (schéma) Renvoi d'angle Réducteur intermédiaire Courroie d'entraînement Arbre d'entraînement de la lame de scie 3.2 Levage Mécanisme de levage (schéma) Vérin hydraulique 3.3 Vitesse d'abaissement de la lame de scie...

  • Page 88: Entraînement D'avance

    TYROLIT Hydrostress AG 3.4 Entraînement d'avance Entraînement d'avance (schéma) Hydrostatique Moteur hydraulique Bloc hydraulique Marche / Arrêt entraînement d'avance Scie de sol FSD1274 / FSD1274 3 rapports Page 7...

  • Page 89: Point De Levage

    TYROLIT Hydrostress AG 4 Transport DANGER Risque de blessures graves ou mortelles en cas de transport inadapté! ► Ne transporter la scie de sol qu'avec le moteur principal à l'arrêt. ► N'utiliser que des moyens de levage et de transport avec une charge utile suffisante.

  • Page 90: Première Mise En Service

    TYROLIT Hydrostress AG 5 Première mise en service 5.1 Monter la batterie ► Monter la batterie (modèle, voir chapitre Caractéristiques techniques). Scie de sol FSD1274 / FSD1274 3 rapports Page 9...

  • Page 91: Montage / Réglage

    TYROLIT Hydrostress AG 6 Montage / Réglage 6.1 Monter les poignées ► 6.2 Réglage de hauteur des poignées ► Page 10 Scie de sol FSD1274 / FSD1274 3 rapports...
  • Page 92 TYROLIT Hydrostress AG 6.3 Monter la lame de scie DANGER Risque de blessures graves ou mortelles à cause de pièces projetées (segments, éclats de béton, lame de scie, etc.)! ► N'utiliser la scie de sol qu'avec la protection de lame.

  • Page 93: Monter La Lame De Scie Sur L'autre Côté

    TYROLIT Hydrostress AG Afin d'éviter la rotation de la lame de scie lors du serrage, poser la lame de scie sur le sol avec précaution. 6.4 Monter la lame de scie sur l'autre côté 6.4.1 Démonter la protection de lame ►...

  • Page 94: Démonter Le Capot D'arbre

    TYROLIT Hydrostress AG 6.4.2 Démonter le capot d'arbre 6.4.3 Monter la protection de lame et le capot d'arbre sur l'autre côté Le montage de la protection de lame et du capot d'arbre se fait dans l'ordre inverse que celui du démontage.

  • Page 95: Aperçu Des Éléments De Commande

    TYROLIT Hydrostress AG 7 Commande 7.1 Aperçu des éléments de commande Eléments de commande Commutateur d'allumage 11 Indication Marche / Arrêt 21 Commutateur couplage de Indicateur de temp. de la lame de scie liquide de refroidissement 12 Indication mémorisation de...

  • Page 96: Contrôler Le Niveau D'huile Et Les Niveaux D'eau De Refroidissement

    TYROLIT Hydrostress AG 7.2 Contrôler le niveau d'huile et les niveaux d'eau de refroidissement ► Respecter les indications du fabricant du moteur. 7.3 Vérifier le filtre à air L'affichage dans la fenêtre a la signification suivante: Couleur affichée Signification Jaune Filtre à...

  • Page 97: Vérifier Le Niveau De Carburant

    TYROLIT Hydrostress AG 7.4 Vérifier le niveau de carburant ► Vérifier l'indicateur de niveau du réservoir (1) et le cas échéant ajouter du carburant. 7.5 Positionner la scie de sol 1. Amener la scie de sol en position de travail.

  • Page 98: Mettre Le Moteur En Marche

    TYROLIT Hydrostress AG 7.7 Mettre le moteur en marche Symbole Signification Commutateur d'embrayage en position embrayée Commutateur d'embrayage en position débrayée Levier de commande (2) encliqueté en position 0 Le levier d'embrayage (1) est en position débrayée Le bouton d'arrêt d'urgence (5) est libre 1.
  • Page 99 TYROLIT Hydrostress AG 7.8 Lever / abaisser la lame de scie 7.8.1 Exemple: abaisser 1. Appuyer sur la touche Abaisser (1) jusqu'à ce que la lame de scie touche le sol. 2. Mettre l'indicateur de profondeur de coupe (2) sur 0.

  • Page 100: Régler L'avance

    TYROLIT Hydrostress AG 7.9 Régler l'avance Symbole Signification Commutateur d'embrayage en position embrayée Commutateur d'embrayage en position débrayée Réglage avance en marche avant Réglage avance en marche arrière Le réglage d'avance est en position neutre Le frein est desserré 1. Mettre le commutateur d'embrayage (1) en position embrayée.

  • Page 101: Corriger Le Suivi Du Tracé

    TYROLIT Hydrostress AG 7.10 Corriger le suivi du tracé Corriger le suivi du tracé ► Si la scie dévie, régler l'axe de roue arrière à l'aide de la vis de réglage. Page 20 Scie de sol FSD1274 / FSD1274 3 rapports...

  • Page 102: Changement De Vitesse Sur La Boîte De Vitesses À 3 Rapports

    TYROLIT Hydrostress AG 7.11 Changement de vitesse sur la boîte de vitesses à 3 rapports DANGER Risque de blessures graves ou mortelles en cas de mauvaise manœuvre ! Le changement de rapport n'est permis que moteur à l'arrêt. Ne jamais manipuler le dispositif de changement de vitesse moteur en marche.

  • Page 103: Entretien

    Toutes les 50 h de service ► Graisser le boulon graisseur. Tous les ans ou toutes les 100 h de service ► Grande révision par TYROLIT Hydrostress AG ou par un représentant agréé. Suivant les indications du fabricant du moteur ►...

  • Page 104: Défaillances

    TYROLIT Hydrostress AG 9 Défaillances Défaut Cause possible Remède Scie de sol ne fonctionne pas Bouton d'ARRET D'URGENCE est enfoncé. ► Débloquer le bouton d'ARRÊT D'URGENCE. Lame de scie bloquée Lame de scie coincée dans le sol ► Reculer la scie de sol.

  • Page 105: Caractéristiques Techniques

    TYROLIT Hydrostress AG 10 Caractéristiques techniques 10.1 Dimensions Paramètre Valeur Poids 987 kg Profondeur de coupe (maxi) 500 mm Ø porte-lame 25,4 mm Ø de lame maxi 1.200 mm Encombrement (cotes de transport avec Lon: 1.615 mm protection de lame relevée)

  • Page 106: Niveau Sonore Et Vibrations

    TYROLIT Hydrostress AG 10.5 Niveau sonore et vibrations Paramètre Valeur FSD1274 FSD1274 3- Gang Niveau sonore sur le lieu de travail (L 96,9 dB(A)* 91,3 dB(A)* Puissance acoustique suivant ISO 3744 (L 116,9 dB(A)* 111,3 dB(A)* Vibrations DIN EN ISO 5349-2 <...

  • Page 107: Données De Coupe Fsd1274

    1.050 4,75" 4“ 3VX355 8" / 203 mm La roue de courroie ne peut être remplacée que par un technicien TYROLIT Hydrostress ou par une personne formée à cet effet. 10.8 Données de coupe FSD1274 3 rapports Ø poulie Ø poulie Vit.

  • Page 108: Déclaration De Conformité Ce

    TYROLIT Hydrostress AG Déclaration de conformité CE Désignation Scie de sol Référence du matériel FSD1274 / FSD1274 3 rapports Année de construction 2010 Fabricant TYROLIT Hydrostress AG Nous déclarons, sous notre seule responsabilité, que ce produit répond aux directives et normes suivantes: Directives appliquées...

  • Page 109: Manuale D'istruzioni

    Manuale d'istruzioni Tagliagiunti FSD1274 FSD1274 a 3 velocità Indice 001 10989247 it / 28.11.2012...
  • Page 110 Congratulazioni! con HYDROSTRESS Lei ha scelto un apparecchio di sperimentata efficacia e costruito secondo standard tecnologici di avanguardia. Solo i ricambi originali TYROLIT Hydrostress garantiscono qualità e intercambiabilità. Qualora gli interventi di manutenzione siano trascurati o eseguiti non correttamente, non potremo adempiere ai nostri obblighi di garanzia. Qualsiasi riparazione deve essere eseguita esclusivamente da personale specializzato adeguatamente istruito.
  • Page 111 TYROLIT Hydrostress AG 1 Sicurezza Le presenti istruzioni per l'uso sono da considerarsi parte integrante della documentazione allegata al tagliagiunti. Queste istruzioni sono completate dal "Manuale di sicurezza / Descrizione del tagliagiunti". PERICOLO In caso di mancata osservanza delle istruzioni riportate nel "Manuale di sicurezza / Descrizione del tagliagiunti", si corre il rischio di gravi lesioni o di morte.
  • Page 112 TYROLIT Hydrostress AG 2 Struttura Componenti Impugnatura a maniglia 11 Puleggia indicatore di taglio 21 Telaio di sollevamento Gruppo di comando 12 Valvola dell'acqua 22 Cuscinetto telaio di Rubinetto dell’acqua 13 Comando idrostatico sollevamento Leva di comando 14 Trasmissione comando disco...
  • Page 113 TYROLIT Hydrostress AG Componenti 29 Vaso di espansione acqua di 37 Telaio / targhetta 45 Ruota raffreddamento identificativa 46 Starter 30 Tubo acqua di raffreddamento 38 Allacciamento dell’acqua 47 Flangia del disco 31 Bocchettone di riempimento Copriradiatore 48 Ruota motrice...
  • Page 114 TYROLIT Hydrostress AG 3 Funzionamento 3.1 Comando del disco della sega Comando del disco della sega (schematico) Ingranaggi conici Trasmissione intermedia Cinghia di trasmissione Albero di comando disco 3.2 Comando sollevamento Comando sollevamento (schematico) Cilindro idraulico 3.3 Velocità di abbassamento del disco Velocità...
  • Page 115 TYROLIT Hydrostress AG 3.4 Comando avanzamento Comando avanzamento (schematico) Comando idrostatico Motore idraulico Gruppo valvole comando avanzamento ON / OFF Tagliagiunti FSD1274 / FSD1274 a 3 velocità Pagina 7...
  • Page 116 TYROLIT Hydrostress AG 4 Trasporto PERICOLO Pericolo di morte o lesioni gravi in caso di modalità di trasporto non idonee! ► Trasportare il tagliagiunti solo con motore principale disattivato. ► Impiegare solo veicoli da trasporto, sollevatori e attrezzature da carico dotate di portata adeguata.

  • Page 117: Prima Messa In Funzione

    TYROLIT Hydrostress AG 5 Prima messa in funzione 5.1 Montaggio della batteria ► Montare la batteria (tipo: ved. capitolo Dati tecnici). Tagliagiunti FSD1274 / FSD1274 a 3 velocità Pagina 9...

  • Page 118: Montaggio Delle Impugnature

    TYROLIT Hydrostress AG 6 Montaggio / attrezzamento 6.1 Montaggio delle impugnature ► 6.2 Regolazione dell'altezza delle impugnature ► Pagina 10 Tagliagiunti FSD1274 / FSD1274 a 3 velocità...
  • Page 119 TYROLIT Hydrostress AG 6.3 Montaggio del disco della sega PERICOLO Pericolo di morte o lesioni gravi in caso di proiezione di parti della macchina/opera (segmenti, schegge di calcestruzzo, disco ecc.)! ► Lavorare con il tagliagiunti solo con carter di protezione del disco applicato.
  • Page 120 TYROLIT Hydrostress AG Per impedire che il disco della sega ruoti nel serrarlo, appoggiarlo con cautela a terra. 6.4 Montaggio del disco sull'altro lato 6.4.1 Smontaggio del carter di protezione del disco ► Pagina 12 Tagliagiunti FSD1274 / FSD1274 a 3 velocità...

  • Page 121: Collegamento Della Tubazione Dell'acqua

    TYROLIT Hydrostress AG 6.4.2 Smontaggio del riparo alberi 6.4.3 Montaggio del carter disco e del riparo alberi sull'altro lato Il montaggio del carter disco e del riparo alberi si effettua nell'ordine inverso a quello di smontaggio. 6.5 Collegamento della tubazione dell'acqua ►...
  • Page 122 TYROLIT Hydrostress AG 7 Modalità d'uso 7.1 Vista generale degli elementi di comando Elementi di comando Interruttore di accensione 11 Spia acqua ON / OFF 21 Interruttore frizione disco Spia temperatura 12 Spia memorizzazione 22 Indicatore della profondità refrigerante profondità di taglio...
  • Page 123 TYROLIT Hydrostress AG 7.2 Controllo dei livelli dell'olio e dell'acqua di raffreddamento ► Attenersi alle istruzioni d'uso del produttore del motore. 7.3 Controllo del filtro aria Il colore della spia d'ispezione ha il seguente significato: Colore spia Significato Giallo Filtro aria in ordine...

  • Page 124: Allacciamento Dell'acqua

    TYROLIT Hydrostress AG 7.4 Controllo del livello di propellente ► Controllare l'indicatore di livello (1) sul tappo ed eventualmente rabboccare gasolio. 7.5 Posizionamento del tagliagiunti 1. Portare il tagliagiunti in posizione di lavoro. 2. Posizionare di precisione la macchina con gli indicatori di taglio.

  • Page 125: Accensione Del Motore

    TYROLIT Hydrostress AG 7.7 Accensione del motore Simbolo Significato Interruttore - frizione innestata Interruttore - frizione disinnestata Leva di comando (2) inserita in posizione 0 Interruttore della frizione (1) in posizione di disinnesto Interruttore di arresto d'emergenza (5) rilasciato 1. Mettere la chiave d'accensione (3) in posizione di preriscaldo finché la rispettiva spia non si spegne.
  • Page 126 TYROLIT Hydrostress AG 7.8 Abbassamento / sollevamento del disco 7.8.1 Esempio di abbassamento 1. Premere il tasto Abbassamento (1) quanto necessario per portare il disco a contatto con il materiale da tagliare. 2. Portare l'indicatore della profondità di taglio (2) in posizione 0.

  • Page 127: Regolazione Dell'avanzamento

    TYROLIT Hydrostress AG 7.9 Regolazione dell'avanzamento Simbolo Significato Interruttore - frizione innestata Interruttore - frizione disinnestata Regolatore avanzamento in avanti Regolatore avanzamento all'indietro Regolatore avanzamento in posizione neutra Freno rilasciato 1. Portare l'interruttore della frizione (1) in posizione di innesto.
  • Page 128 TYROLIT Hydrostress AG 7.10 Correzione della traiettoria Correzione della traiettoria ► Mentre il taglio è in corso, regolare l'asse della ruota posteriore con la vite di registro. Pagina 20 Tagliagiunti FSD1274 / FSD1274 a 3 velocità...
  • Page 129 TYROLIT Hydrostress AG 7.11 Innesto del rapporto nel riduttore a 3 velocità PERICOLO Pericolo di morte o lesioni gravi in caso di utilizzo non corretto. Il rapporto può essere cambiato solo a motore fermo. Non agire mai sul dispositivo di innesto con motore in funzione.
  • Page 130 ► Rabboccare grasso nell'ingrassatore. Ogni anno oppure ogni 100 ore d'esercizio ► Fare eseguire la manutenzione generale da TYROLIT Hydrostress AG o una rappresentanza autorizzata. Come da indicazioni del produttore del motore ► Eseguire tutte le necessarie misure come da istruzioni del produttore del motore.
  • Page 131 TYROLIT Hydrostress AG 9 Guasti Guasto Possibile causa Rimedio Il tagliagiunti non funziona L'interruttore di arresto di emergenza è ► Rilasciare l'interruttore di arresto premuto. d'emergenza. Disco della sega bloccato Disco inceppato nel materiale da tagliare ► Arretrare il tagliagiunti.

  • Page 132: Dati Tecnici

    TYROLIT Hydrostress AG 10 Dati tecnici 10.1 Dimensioni Parametro Valore Peso 987 kg Profondità di taglio (max.) 500 mm Ø supporto disco 25,4 mm Ø disco max. 1.200 mm Dimensioni (ingombro con carter di protezione Lungh. 1.615 mm disco sollevato) Largh.
  • Page 133 TYROLIT Hydrostress AG 10.5 Livello di rumorosità e vibrazioni Parametro Valore FSD1274 FSD1274 3- Gang Livello di rumorosità nel posto di lavoro (L 96,9 dB(A)* 91,3 dB(A)* Pressione acustica sec. ISO 3744 (L 116,9 dB(A)* 111,3 dB(A)* Vibrazioni DIN EN ISO 5349-2 <...
  • Page 134 TYROLIT Hydrostress AG 10.7 Dati di taglio FSD1274 Carter di Ø puleggia Ø puleggia Ø flangia protezione Disco cinghia cinghia Dim. supporto Profondità disco Ø disco giri/min inferiore superiore cinghia disco di taglio 20" / 500 mm 500 mm 2.475 3,65"...

  • Page 135: Dichiarazione Di Conformità Ce

    TYROLIT Hydrostress AG Dichiarazione di conformità CE Denominazione Tagliagiunti Denominazione del tipo FSD1274 / 0FSD1274 a 3 velocità Anno di costruzione 2010 Produttore TYROLIT Hydrostress AG Dichiariamo sotto la nostra completa responsabilità che il presente prodotto è conforme alle seguenti...

  • Page 136: Ersatzteilliste

    Ersatzteilliste Spare Parts List / Liste des pièces détachées / Lista delle parti di ricambio  FSD1274  3-Speed gear FSD1274 Index / Indice «001» 10989144de / 07.11.2012...
  • Page 137 Angaben in der Bestellung auf Richtigkeit und Vollständigkeit (siehe unter Bestellangaben) überprüft werden. Es ist auch darauf zu achten, dass die Lieferadresse vollständig angegeben ist. Bestelladresse: TYROLIT Hydrostress AG Witzbergstrasse 18 CH-8330 Pfäffikon Switzerland Tel. +41 (0) 44 / 952 18 18...
  • Page 138 Ersatzteilliste Bestellangaben Bei Bestellungen von Ersatzteilen benötigen wir folgende Angaben: • Maschinentyp gemäss Typenschild • Maschinennummer gemäss Typenschild • Maschinenindex gemäss Typenschild • Ersatzteilnummer gemäss Ersatzteilliste Für Bestellungen, Fragen und Informationen wenden Sie sich bitte an die zuständige Niederlassung. 10989144de / 07.11.2012...

  • Page 139: Safety Regulations

    To avoid incorrect deliveries you should check the order details for correctness and completeness (see under ordering details) prior shipment. You should ensure that the delivery address is given in full. Order address: TYROLIT Hydrostress AG Witzbergstrasse 18 CH-8330 Pfäffikon Switzerland Tel. +41 (0) 44 / 952 18 18...

  • Page 140: Spare Parts List

    Spare Parts List Ordering details When spare parts are ordered we need the following details: • Machine type according to nameplate • Machine number according to nameplate • Machine index according to nameplate • Spare part number according to the spare parts list For orders, questions and information please contact your responsible branch office.

  • Page 141: Utilisation De La Liste Des Pièces Détachées

    (voir Données de commande). Il faut aussi veiller à bien indiquer l'adresse de livraison en entier. Adresse de commande : TYROLIT Hydrostress AG Witzbergstrasse 18 CH-8330 Pfäffikon Switzerland Tel. +41 (0) 44 / 952 18 18...

  • Page 142: Liste Des Pièces Détachées

    Liste des pièces détachées Données de commande Lors de la commande de pièces détachées, nous avons besoin des données suivantes : • Type de machine selon la plaque signalétique • Numéro de machine selon la plaque signalétique • Indice de machine selon la plaque signalétique •...
  • Page 143 (vedere la lista dei dati per l'ordinazione). Occorre verificare anche se l'indirizzo per la consegna è esatto e completo. Indirizzo per ordinazioni: TYROLIT Hydrostress AG Witzbergstrasse 18 CH-8330 Pfäffikon Switzerland Tel. +41 (0) 44 / 952 18 18...

  • Page 144: Lista Delle Parti Di Ricambio

    Lista delle parti di ricambio Dati per l'ordinazione Per ordinazioni di parti di ricambio ci occorrono i dati seguenti: • Tipo di macchina indicato sulla targhetta della macchina • Numero della macchina indicato sulla targhetta della macchina • Indice della macchina indicato sulla targhetta della macchina •...
  • Page 145 Frame Upright Assembly #6017401...
  • Page 146 Frame Upright Assembly #6017401 (SAP# 10993528) ITEM PART NO. SAP NO. DESCRIPTION 6017361 10993497 Frame Upright 2900731 10993316 Cap Screw, Hex Hd., M16-2.0 x 40mm 2901358 10993352 Flat Washer, M16 2900670 10993313 Lock Nut, M16-2.0 Nylon Insert 2502399 10989556 Water Neck with O-Ring 2900223 966356 Cap Screw, Hex Hd., M10-1.5 x 30mm...
  • Page 147 Instrument Panel Assembly #6017402A...
  • Page 148 Instrument Panel Assembly #6017402A (SAP# 10993529) ITEM PART NO. SAP NO. DESCRIPTION 6017374 10993506 Instrument Box 2900341 10990112 Cap Screw, Hex Hd., M6-1.0 x 16mm 2900765 10993321 Lock Washer, M6 Split 2901359 10993353 Fender Washer, M6 6017047 10989880 Gauge Panel 6017460 10993579 Gasket, Gauge Panel...
  • Page 149 Speed Control Lever Assembly #6017403A CE Only...
  • Page 150 Speed Control Lever Assembly #6017403A (SAP# 10993530) ITEM PART NO. SAP NO. DESCRIPTION 6017384 10993516 Speed Control Frame 6017023 10989861 Pivot Housing 2502384 10989551 Bearing Cup 2502383 10989550 Bearing Cone 2900825 10989737 Shoulder Screw, 3/4" x 1-1/4" (5/8-11) 2502385 10989552 Grease Cap 6017129 10990114...
  • Page 151 Control Grip Assembly #6017182 (SAP# 10989942) ITEM PART NO. SAP NO. QTY. DESCRIPTION 2501280 10989524 Control Grip Body 2501281 10989525 Control Grip Cover 2500644 10986093 Plug, Rectangular 2500694 10986094 Plug, 5/8" Hole 2800373 10985951 Pushbutton Switch (B&W) 2900453 10989710 Set Screw, Soc. Hd., M5-0.8 x 12mm 2900452 10989709 Machine Screw, Oval Hd., #4 x 5/8"...
  • Page 152 Filler Neck Assembly #6017242 (SAP# 10989978) ITEM PART NO. SAP NO. DESCRIPTION 6017140 10989911 Filler Neck Spacer 6017283 10989998 Radiator In-Line Filler Neck 2502381 10989549 Radiator Cap 2900379 10989702 U-Bolt, 1" Pipe 2900024 966284 Lock Washer, 1/4" Split 2900125 10989678 Hex Nut, 1/4-20 3200187 10989781...
  • Page 153 Handle Bar Assembly #6017404 (SAP# 10993531) ITEM PART NO. SAP NO. DESCRIPTION 6017026 10989863 Handle Holder Frame 2500732 965280 Pillow Block Bearing 1" 2900196 10989685 Cap Screw, Hex Hd., 3/8-16 x 3/4" 2900006 966267 Lock Washer, 3/8" Split 2900014 966275 Flat Washer, 3/8"...
  • Page 154 Double Rod Cylinder Assembly #6017243 (SAP# 10989979) 1 3/4" ITEM PART NO. SAP NO. DESCRIPTION 2503725 10989569 Cylinder, Double Rod 2900255 10989691 Hex Nut, 5/8-18 2503732 10989576 Rod End, 5/8-18 Male 3201660 10989799 Valve, Solenoid Blocking 3201661 10990113 Union, 3/8" to 3/8" O-Ring 3201662 10989801 Adapter, 3/8"...
  • Page 155 Water Supply Assembly #6017265 (SAP# 10989984) ITEM PART NO. SAP NO. DESCRIPTION 3200027 966426 Water Valve 3200008 966417 Close Nipple, 1/2" NPT 3200022 966422 Fitting, 1/2" F. Pipe to 3/4" F. Garden 3200025 966424 Hose Filter Washer 3200166 966456 Elbow, 1/2" Male Pipe 6017239 10989975 Water Hose Assembly 23"...
  • Page 156 Water Valve Assembly #6017266 (SAP# 10989985) OUT TO BLADE GUARD ITEM PART NO. SAP NO. DESCRIPTION 6017235 10989971 Valve Bracket 3200775 10989793 Water Solenoid Valve 3200296 10993382 Adapter, 3/8" M. Pipe to 1/4" M. Pipe 6017454 10993574 Pressure Regulator (40 PSI) 3200060 966436 Hex Nipple, 1/4"...
  • Page 157 Fuel Tank Assembly #6017405...
  • Page 158 Fuel Tank Assembly #6017405 (SAP# 10993532) ITEM PART NO. SAP NO. DESCRIPTION 6017441 10993563 Fuel Tank 2504786 10993239 Fuel Tank Cap & Gauge 2503706 10989560 Fuel Tank Grommet 6017043 10989877 Filler Flange Plate 2900341 10990112 Cap Screw, Hex Hd., M6-1.0 x 16mm 2900765 10993321 Lock Washer, M6 Split...
  • Page 159 Fuel Supply Assembly #6017407 (SAP# 10993534) SUPPLY RETURN ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017146 10989916 Fuel Pump Mount Bar 2900267 10989695 Cap Screw, Soc. Hd., M8-1.25 x 16mm 2900763 10993320 Lock Washer, M8 Split 2901336 10993335 Flat Washer, M8 2705005 10989638 Electric Fuel Pump...
  • Page 160 Throttle Cable Assembly #6017406 (SAP# 10993533) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017132 10989903 Throttle Bracket 2503782 10989593 Vernier Throttle Cable 2900341 10990112 Cap Screw, Hex Hd., M6-1.0 x 16mm 2900765 10993321 Lock Washer, M6 Split 2901359 10993353 Fender Washer, M6 2900696 10989725 Jam Nut, 3/8-24...
  • Page 161 Depth Indicator Assembly #6017060 (SAP# 10989884) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017031 10989865 Depth Indicator Bracket 2500145 966142 Flange Bearing, 3/8" 6017032 10989866 Depth Indicator Panel 2900021 966282 Tap Screw, Pan Hd., #10-24 x 3/8" 2900144 966338 Cap Screw, Hex Hd., 1/4-20 x 3/4" 2900009 966270 Flat Washer, 1/4"...
  • Page 162 Depth Indicator Cable Assembly #6017408A (SAP# N/A) ITEM PART NO. SAP NO. DESCRIPTION 6017149 10989918 Depth Indicator Cable with Crimp, 52" 2500196 966159 Spring, 3/8" x 15" 2900548 10989716 Eyebolt, 1/4-20 x 1" 2900125 10989678 Hex Nut, 1/4-20 2503731 10989575 Snap Hole Bushing 1/2"...
  • Page 163 Radiator Assembly #6017410...
  • Page 164 Radiator Assembly #6017410 (SAP# 10993537) ITEM PART NO. SAP NO. DESCRIPTION 2502190 10989542 Radiator 3200035 969769 Petcock, 1/4 NPT 3202143 10989827 Drain Valve, 1/4" NPT 3202141 10989825 Radiator Hose, 1-1/2" x 22" 3202142 10989826 Hose Clamp #24 2503886 10993216 Vibration Isolator, M8-1.25 2900303 966374 Lock Nut, M8-1.25 Nylon Insert...
  • Page 165 Frame Base Assembly #6017412...
  • Page 166 Frame Base Assembly #6017412 (SAP# 10993539) ITEM PART NO. SAP NO. DESCRIPTION 6017360 10993496 Frame Base Weldment 6017375 10993507 Skid Guard 6017157 10989924 Skid Plate 2900331 966400 Cap Screw, Hex Hd., M12-1.75 x 40mm 2900699 10989726 Lock Washer, M12 Split 2901357 10993351 Flat Washer, M12...
  • Page 167 Front Axle Assembly #6017413 (SAP# 10993540) ITEM PART NO. SAP NO. DESCRIPTION 6017382 10993514 Front Axle Weldment 6010581 10983390 Wheel Assembly, 8" Front 6010536 10989035 Wheel Cover 2501393 10989034 Wheel Cover Gasket 2900159 10989036 Machine Screw, Rd. Hd., #10-24 x 5/8" 2900038 966295 Lock Washer, #10 Split...
  • Page 168 Front Wheel Assembly #6010581 (SAP# 10983390) ITEM PART NO. SAP NO. QTY. DESCRIPTION 2501390 10986381 Wheel, 8" Front 2501428 10984862 Seal, 1-1/2" V-Ring 2501391 10984863 Seal, 1-1/4" x 1-3/4" x 1/4" 2501418 10984864 Ball Bearing, 1" x 2" x 1/2" 2501392 10989527 Retaining Ring, 2"...
  • Page 169 Rear Axle Assembly #6017414 Hub Kit #2503843 (Includes Items #19 - #22) MTR2 MTR1...
  • Page 170 Rear Axle Assembly #6017414 (SAP# 10993541) ITEM PART NO. SAP NO. DESCRIPTION 6017383 10993515 Motor Mount Tube Weldment 2600654 10993241 Parker Wheel Motor 2901327 10993334 Woodruff Key #9, 3/16" x 3/4" 2703207 10993249 Hex Slotted Nut, 3/4-16 2900359 10993290 Cap Screw, Hex Hd., M12-1.75 x 65mm 2900699 10989726 Lock Washer, M12 Split...
  • Page 171 Valve Block Assembly #6017415 (SAP# 10993542) MTR1 MTR2 ITEM PART NO. SAP NO. QTY. DESCRIPTION 3201664 10989803 Valve Block Unit 2901141 10993333 Cap Screw, Hex Hd., M8-1.25 x 80mm 2900763 10993320 Lock Washer, M8 Split 2901336 10993335 Flat Washer, M8 3201981 10989822 Elbow, 3/8"...
  • Page 172 Hydraulic Cylinder Assembly #6017103 (SAP# 10989887) ITEM PART NO. SAP NO. DESCRIPTION 6017457 10993576 Hydraulic Cylinder (Drilled) 6017458 10993577 Cylinder Rod Clevis (Drilled) 2501012 10986375 Seal Repair Kit 6017459 10993578 Cylinder Pin (Drilled) 6010031 966491 Cylinder Pin, 1" Dia. x 3" Long 2900064 966314 Hair Pin Cotter, 3/4"...
  • Page 173 Hydraulic Lift Pump Assembly #6017416 (SAP# 10993543) ITEM PART NO. SAP NO. QTY. DESCRIPTION 2600437 10985290 Hydraulic Pump Unit 2700321 966236 Breather Cap 3200120 966449 Pipe Coupling, 3/8" NPT 3200123 966450 Pipe Nipple, 3/8" NPT x 2" 3200551 10989791 Elbow, 3/8" O-Ring to 1/4" M. JIC 6017138 10989909 Pump Mount Spacer...
  • Page 174 Coolant Tank Assembly #6017417 (SAP# 10993544) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017141 10989912 Coolant Tank Bracket 2503716 10989565 Coolant Recovery Tank & Cap 2900329 966398 Cap Screw, Hex Hd., M8-1.25 x 20mm 2901336 10993335 Flat Washer, M8 2900303 966374 Lock Nut, M8-1.25 Nylon Insert 2900360...
  • Page 175 Frame Lift Assembly #6017418...
  • Page 176 Frame Lift Assembly #6017418 (SAP# 10993545) ITEM PART NO. SAP NO. DESCRIPTION 6017135 10989906 Frame Lift 2901361 10993354 Cap Screw, Hex Hd., M18-2.5 x 50mm 2901362 10993355 Flat Washer, M18 2901363 10993356 Lock Nut, M18-2.5 Nylon Insert 6017136 10989907 Frame Lift Brace 2900331 966400 Cap Screw, Hex Hd., M12-1.75 x 40mm...
  • Page 177 Depth Stop Assembly #6017419A 1/2"...
  • Page 178 Depth Stop Assembly #6017419A (SAP# 10993546) ITEM PART NO. SAP NO. DESCRIPTION 2503726 10989570 Actuator 2503727 10989571 Pivot Bracket with Pin 2900341 10990112 Cap Screw, Hex Hd., M6-1.0 x 16mm 2900765 10993321 Lock Washer, M6 Split 2901494 10993370 Flat Washer, M6 2900038 966295 Lock Washer, #10 Split...
  • Page 179 Battery Assembly #6017420...
  • Page 180 Battery Assembly #6017420 (SAP# 10993547) ITEM PART NO. SAP NO. DESCRIPTION 2800465 10985246 Battery, 12 Volt Group Size 24 2503890 10993219 Battery Hold-Down Tray 2503890A 10993220 Battery Tray Base 2503890B 10993221 Battery Tray Top 2503890C 10993222 Ratchet Knob 5/16-18 2503890D 10993223 Tie Rod, 5/16-18 2900039...
  • Page 181 Engine Assembly #6017421...
  • Page 182 Engine Assembly #6017421 (SAP# 10993548) ITEM PART NO. SAP NO. DESCRIPTION 2600546 10989622 Engine, Kubota Model V3307 6017380 10993512 Engine Foot 2900886 10989754 Cap Screw, Hex Hd., M12-1.25 x 60mm 2900699 10989726 Lock Washer, M12 Split 2901357 10993351 Flat Washer, M12 2901350 10993344 Tap Bolt, Hex Hd., M16-2.0 x 130mm...
  • Page 183 Air Intake Assembly #6017422 (SAP# 10993549) ITEM PART NO. SAP NO. DESCRIPTION 6017387 10993519 Air Filter Mount Plate 2502182 10989538 Air Cleaner Complete 2501352 10985980 Outer Primary Filter 2501353 10985981 Inner Safety Filter 2500239 10986889 Rubber Dust Ejector Boot 2501351 10988639 Mounting Band, Polymer 2501504...
  • Page 184 Muffler Assembly #6017188 (SAP# 10989949) ITEM PART NO. SAP NO. DESCRIPTION 2503738 10989579 Exhaust Flange & Pipe 2503739 10989580 Exhaust Flange Gasket 2900321 966391 Lock Washer, M10 Split 2907002 10989773 Hex Nut, M10-1.25 2503776 10989590 Muffler 2700748 966241 Muffler Clamp 2" 2503737 10989578 Tail Pipe, 2"...
  • Page 185 Fan Assembly #6017409 (SAP# 10993536) ITEM PART NO. SAP NO. DESCRIPTION 6017398 10993526 Fan Hub Adapter 2900398 10989704 Cap Screw, Soc. Hd., M8-1.25 x 40mm 2900763 10993320 Lock Washer, M8 Split 6017470 #N/A Cooling Fan, 17" 2901560 #N/A Cap Screw, Hex Flange, M8-1.25 x 25mm 2900341 10993321 Cap Screw, Hex Hd., M6-1.0 x 16mm...
  • Page 186 Fan Shroud Assembly #6017423 (SAP# 10993550) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017037A 10989871 Fan Shroud (Left) 6017037B 10989872 Fan Shroud (Right) 6017038 10989873 Link 2900329 966398 Cap Screw, Hex Hd., M8-1.25 x 20mm 2900763 10993320 Lock Washer, M8 Split 2901336 10993335 Flat Washer, M8...
  • Page 187 Hydro Pump Assembly #6017429 (SAP# 10993555) ITEM PART NO. SAP NO. QTY. DESCRIPTION 2600550 10989623 Hydro Pump 2503897 10993224 O-Ring, AS568A-152 Viton 2900870 10989746 Cap Screw, Hex Hd., M10-1.25 x 30mm 2900321 966391 Lock Washer, M10 Split 2901356 10993350 Flat Washer, M10 3201725 10989807 Elbow, 1/2"...
  • Page 188 Reservoir Tank Assembly #6017424 (SAP# 10993551) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017356 10993494 Oil Filter Mount Bracket 3201970 10989819 Filter Head 3201971 10993389 Filter Element 2900144 966338 Cap Screw, Hex Hd., 1/4-20 x 3/4" 2900024 966284 Lock Washer, 1/4" Split 2900009 966270 Flat Washer, 1/4"...
  • Page 189 Oil Pump & Cooler Assembly #6017425 (SAP# 10993552) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017312 10990022 Pump Mount Bracket 6017317 10993489 Oil Pump, 12V Diaphram 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2900765 10993321 Lock Washer, M6 Split 2900305 10993289 Hex Nut, M6-1.0...
  • Page 190 Oil Cooler Assembly #6017465 (SAP# 10993583) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017466 10993584 Oil Cooler (Modified) 3200552 10993384 Plug, 1/4" NPT 3200030 10993377 Fitting, 1/4" M. Pipe to 3/8" Hose Barb 2900708 10993314 Machine Screw, Rd. Hd., #10-32 x 1/2" 2900038 966295 Lock Washer, #10 Split...
  • Page 191 Expansion Tank Assembly #6017462 (SAP# 10993580) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017463 10993581 Tank Mount Bar 2502039 10993202 Expansion Tank & Cap 2900311 966381 Cap Screw, Hex Hd., M6-1.0 x 25mm 2901359 10993353 Fender Washer, M6 2900302 966373 Lock Nut, M6-1.0 Nylon Insert 6010435 10989830...
  • Page 192 Belt Drive Assembly #6017452 (SAP# 10993569) for 3-Speed Saw (SEE NEXT PAGE FOR ITEMS #1 THRU #5) ITEM PART NO. SAP NO. DESCRIPTION 6010040 966493 Key, 1/4" Sq. x 15/16" 2900418 10986391 Set Screw, Soc. Hd., 5/16-18 x 5/8" 2900002 966263 Flat Washer, 5/8"...
  • Page 193 Belt Drive Assembly #6017452 (SAP# 10993569) for 3-Speed Saw 30/26/20 BLADE DRIVE #6017452A (SAP# 10993570) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017435 10993560 Sheave, 4.75" x 10 Groove w/Bushing 2503792 10989599 Sheave, 4.75" x 10 Groove Taper Style 2500937 10993180 Taper Bushing, 2"...
  • Page 194 Blade Shaft Assembly for 3-Speed Saw #6018230 (SAP# 10993589) (Option A) or #6018232 (SAP# 10993590) (Option B)
  • Page 195 Blade Shaft Assembly for 3-Speed Saw #6018230 (SAP# 10993589) (Option A) or #6018232 (SAP# 10993590) (Option B) SAP NO. ITEM PART NO. DESCRIPTION 10989508 2401311 Loctite #567 Thread Sealant 10989510 2401316 Loctite #262 Red 10993181 2500939 O-Ring, AS568A - 010 10989529 2501434 Hose Clamp, 5/8"...
  • Page 196 DP IL 3-Speed Transmission #6018205...
  • Page 197 DP IL 3-Speed Transmission #6018205 (SAP# 10993587) SAP NO. ITEM PART NO. DESCRIPTION 10993176 1801934 3-Speed Shifter Label 10989508 2401311 Loctite #567 Thread Sealant 10989509 2401315 Loctite #242 Blue 10989510 2401316 Loctite #262 Red 966162 2500204 Plug, 1/2" Hole 10989529 2501434 Hose Clamp, 5/8"...
  • Page 198 Flywheel Coupling Assembly #6017106 (SAP# 10989888) ITEM PART NO. SAP NO. DESCRIPTION 2502183 10989539 Flywheel Coupling 6017113 10989889 Spacer Ring (SAE #10) 2900870 10989746 Cap Screw, Hex Hd., M10-1.25 x 30mm 2900321 966391 Lock Washer, M10 Split...
  • Page 199 Hood Assembly #6017440 (SAP# 10993602) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017362 10993498 Hood 2503885 10993215 Pull Handle, Flush 6017365 10993499 Hood Tube 6017443 10993565 Latch Catch 2503882 10993212 Gas Spring 2503883 10993213 Ball Stud 10mm (M8-1.25 Thread) 2900763 10993320 Lock Washer, M8 Split 2901381...
  • Page 200 Frame Panel Asssembly #6017400...
  • Page 201 Frame Panel Assembly #6017400 (SAP# 10993527) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017368 10993502 Panel Tube 6017370 10993504 Tube Mount Sleeve 2900763 10993320 Lock Washer, M8 Split 2900161 10993281 Cap Screw, Soc. Hd., M8-1.25 x 25mm 2900336 966405 Cap Screw, Hex Hd., M8-1.25 x 45mm 2901336 10993335 Flat Washer, M8...
  • Page 202 Front Pointer Assembly #6017426 (SAP# 10993553) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6017386 10993518 Front Pointer Frame 6011152 10989846 Front Pointer Arm 6013025 966591 Front Pointer Rod 2500740 10989514 Pointer Cap 2501409 10988539 Wheel, 6" 2900127 10989037 Flat Washer, 1/2" USS 2500007 966119 Set Collar, 1/2"...
  • Page 203 20" Blade Guard Assembly #6010952...
  • Page 204 20" Blade Guard Assembly #6010952 (SAP# 10989833) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6010603 10989834 20" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 205 26" Blade Guard Assembly #6010954...
  • Page 206 26" Blade Guard Assembly #6010954 (SAP# 10985254) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6010955 10993456 26" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 207 30" Blade Guard Assembly #6010956...
  • Page 208 30" Blade Guard Assembly #6010956 (SAP# 10989836) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6010957 10993457 30" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 209 36" Blade Guard Assembly #6010958...
  • Page 210 36" Blade Guard Assembly #6010958 (SAP# 10989838) ITEM PART NO. SAP NO. QTY. DESCRIPTION 6010959 10993458 36" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 211 42" Blade Guard Assembly #6010960...
  • Page 212 42" Blade Guard Assembly #6010960 (SAP# 10985287) ITEM PART NO. SAP NO. DESCRIPTION 6010961 10993459 42" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 213 48" Blade Guard Assembly #6010962...
  • Page 214 48" Blade Guard Assembly #6010962 (SAP# 10988744) ITEM PART NO. SAP NO. DESCRIPTION 6010963 10993460 48" Blade Guard Front & Rear Only 6010081 966520 Splash Flap 2900310 966380 Cap Screw, Hex Hd., M6-1.0 x 20mm 2901494 10993370 Flat Washer, M6 2900083 10987846 Fender Washer, 1/4"...
  • Page 215 Optional Water Pump Assembly #6017183 (SAP# 10989944) ITEM PART NO. SAP NO. DESCRIPTION 2600655 10993242 Water Pump, 12V Diaphragm 2900311 966381 Cap Screw, Hex Hd., M6-1.0 x 25mm 2900009 966270 Flat Washer, 1/4" SAE 2900302 966373 Lock Nut, M6-1.0 Nylon Insert 2701694 10989626 Port Fitting, 1/2"...
  • Page 216 Optional Weight Kit (55 Pounds) #6017428 (SAP# 10993554) ITEM PART NO. SAP NO. DESCRIPTION 2503798 10989603 Foot Rest, Folding 2900360 10993291 Cap Screw, Hex Hd., M8-1.25 x 25mm 2900763 10993320 Lock Washer, M8 Split 6013042 966605 Saw Weight, 55 Pound 2900359 10993290 Cap Screw, Hex Hd., M12-1.75 x 65mm...

Table des Matières
