4.2 Collegamenti

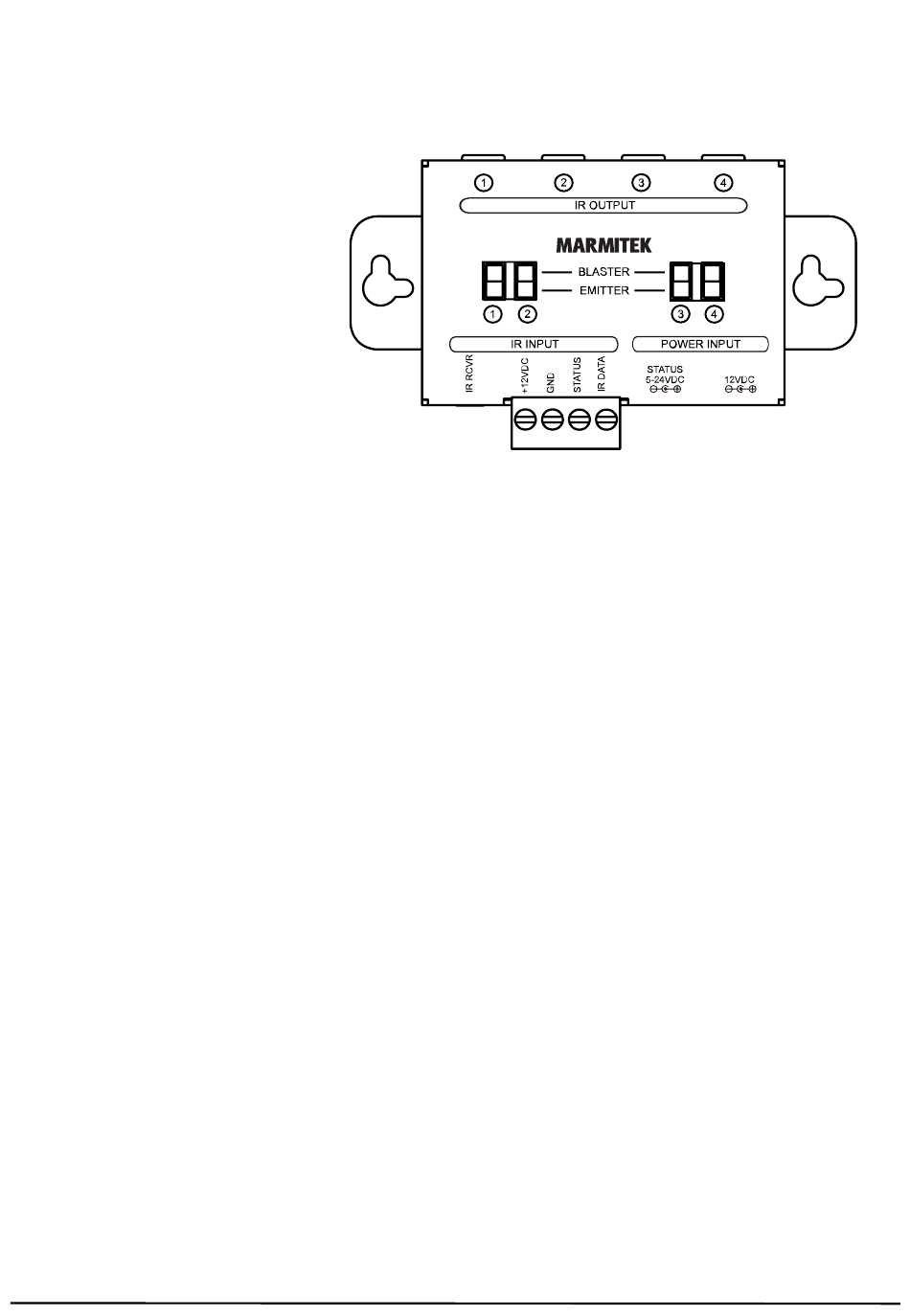

L'IR Module è il componente principale che collega tra di loro i ricevitori IR, l'adattatore
di alimentazione ed i cavi di prolunga IR. Per approfittare ottimamente di tutte le
possibilità si spiegano tutti i collegamenti del modulo IR qui sotto.
4.2.1
Ingresso IR
IR RCVR: ingresso IR standard
(connettore jack 3.5mm) per il
ricevitore IR fornito
MORSETTO A VITE: ingresso
IR per collegare in parallelo al
massimo 6 ricevitori
+12VDC:Rosso
GND: Nero
STATUS: Giallo
IR DATA: Bianco
4.2.2
Ingresso POWER
12VDC: adattatore di alimentazione per il modulo IR (fornito), 5VDC/200mA
STATUS: adattatore di alimentazione per il segnale di Stato (non fornito),
5-24VDC o 5-12VAC
4.2.3
Uscita IR
1 – 4: quattro uscite mini-jack per il collegamento dei cavi di prolunga IR.
EMITTER/BLASTER: ogni uscita può essere commutata separatamente per collegare
i LED blaster o emittenti.
4.3 Installazione
Per controllare il buon funzionamento del sistema si raccomanda di prima testare il
vostro sistema pianificato. A tal scopo si deve collegare tutto come descritto qui sotto,
ma i componenti non devono ancora essere incollati definitivamente.
4.3.1
Collocamento del Ricevitore IR
Collocare il ricevitore IR molto compatto di modo che sia visibile per il telecomando (a
infrarossi) e possa ricevere i commandi inviati (10 metri al massimo).
Il posto più logico per il ricevitore IR è per esempio sull'armadio in cui si trovano le
apparecchiature A/V o vicino al TV.
Grazie allo spazio vuoto nell'alloggiamento sul retro del ricevitore IR è possible
condurre il cavo via il lato inferiore o posteriore e posizionare fuori dalla vista il
cavo.
Quando si usa la striscia autoadesiva fornita in dotazione, si può installarlo in
quasi ogni luogo.
Prima di incollare in modo definitivo il ricevitore IR, provare il luogo di
installazione.
Attenzione! La striscia adesiva può causare scolorimenti su determinate superfici o
lasciare residui di colla in caso di rimozione.
