3. Connectez le Câble du Récepteur IR installé sur la prise "IR RCVR" du Module
IR.
4. Connectez l'adaptateur secteur sur la prise "12VDC" du Module IR et branchez-le
sur une prise électrique.
4.3.6

Testez le fonctionnement du produit

1. Si le IR Control 10 XTRA™ est correctement connecté, le voyant sur le Récepteur
IR clignote lorsque vous appuyez sur une touche de la télécommande (infrarouge)
et que vous la dirigez vers le Récepteur IR.
2. Fermez les portes de votre meuble et évitez que vos appareils A/V puissent
recevoir directement un ordre infrarouge de la télécommande. Cela pourrait en
effet causer des problèmes de commande.
3. Vous pouvez maintenant commander vos appareils A/V par le biais du IR Control
10 XTRA™ à travers les portes fermées d'un meuble !
Si le IR Control 10 XTRA ne réagit pas correctement, expérimentez alors avec la
position du Récepteur IR et/ou des Câble d'extension IR (émetteur ou blaster). Une
autre position peut donner un meilleur résultat final.
4.4 Installation avancée
4.4.1 Connexion de plusieurs Récepteurs IR
Si vous souhaitez commander les appareils A/V à partir de différentes pièces, vous
pouvez connecter en parallèle au maximum 6 Récepteurs IR au Module IR. Coupez
alors le connecteur standard du Récepteur IR et connectez-le au BORNIER À VIS du
module IR (voir paragraphe 4.1).
4.4.2 Rallonger le câble du Récepteur IR
Seul le câblage entre le Récepteur IR et le Module IR peut être rallongé. Les câbles IR
avec des LEDs émetteur ou blaster ne peuvent pas être rallongés. Placez le module IR
le plus près possible de vos appareils A/V et rallongez le câblage entre le Récepteur IR
et le Module IR, si nécessaire jusqu'à 300 mètres en utilisant un câble CAT5 (ou
l'équivalent). Coupez alors le connecteur 3.5mm standard du câble du Récepteur IR et
rallongez le câble selon l'exemple ci-dessous.

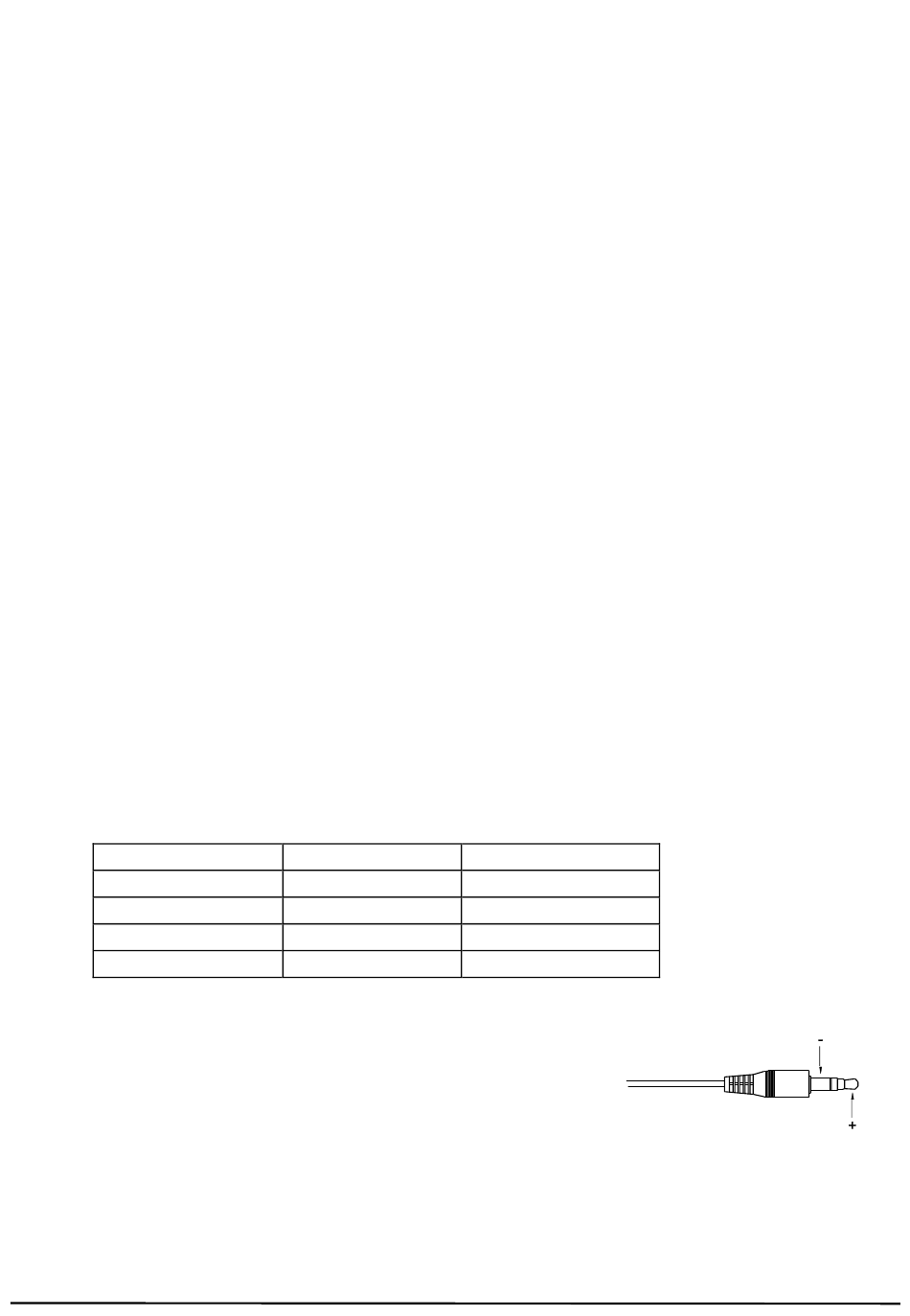

Récepteur IR
Rouge
Noir
Jaune
Blanc
4.4.3 Connecter un câble de connexion AVR
Les appareils A/V de différentes marques (par exemple Denon, Yamaha,
Onkyo, Marantz, etc) sont dotés d'une prises de connexion "IR
IN" directe sur la face arrière. Vous pouvez également
connecter vos appareils A//V directement avec le câble de
connexion AVR. L'utilisation d'un câble d'extension IR (avec LED émetteur ou
blaster) est alors superflue.
Attention : Consultez la documentation technique de vos appareils A/V afin de
déterminer si le Module IR du IR Control 10 XTRA peut être connecté directement. La
plupart des câbles IR utilisent une prise jack mono 3,5mm dont l'extrémité est utilisée
pour les "données IR" et la gaine métallique tressée pour le signal "GND".
28
Câble CAT5
Orange
Bleu
Vert
Marron
Module IR
+12VDC
GND
STATUT
DONNÉES IR
